6-pin JST SH Tipi Yandan Girişli Konnektör Breakout Kartı

Pololu 6 Pin JST SH Tipi Breakout Board – Samm Market

Bu breakout board, 6 pinli erkek JST SH tipi konektör için tasarlanmıştır ve her pine 0,1″ aralıklı deliklerden erişim sağlar. Bu sayede standart lehimsiz breadboardlarla uyumlu hale gelir. Delikler, standart 0,1″ (2,54 mm) erkek ve dişi header pinleri ile uyumludur (header pinleri ayrı olarak temin edilir).

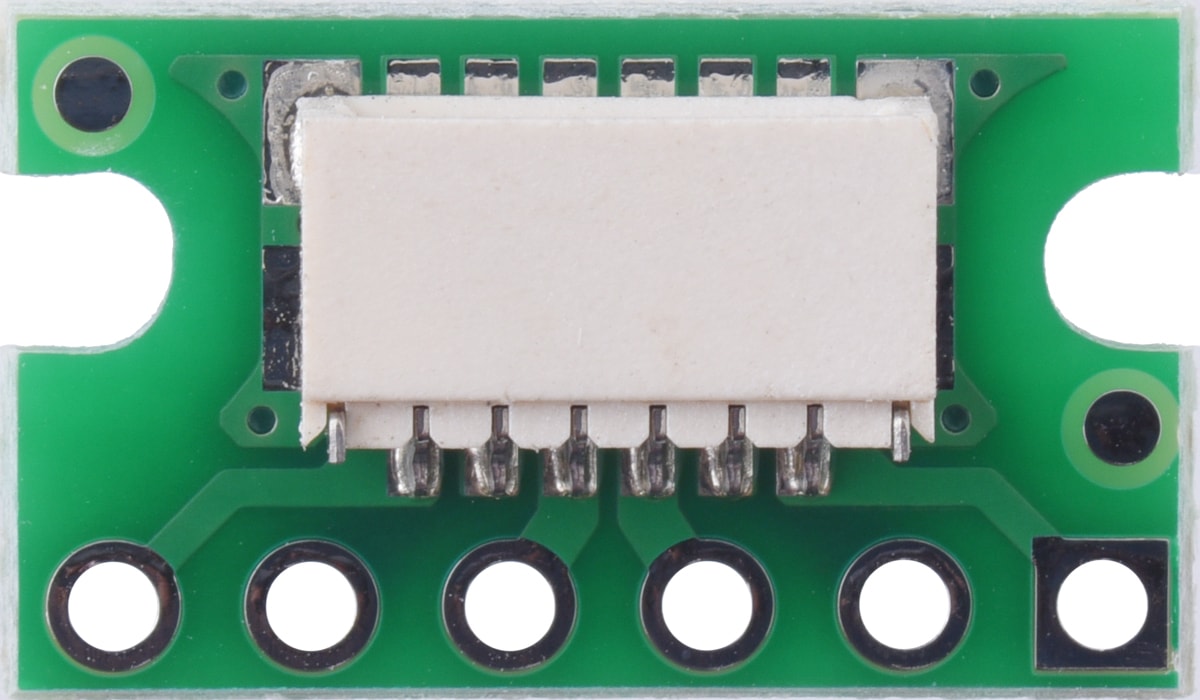

Bu versiyon yan giriş (side-entry) konektörüne sahiptir ve bireysel olarak paketlenmiş ve tam olarak test edilmiştir.

Kullanım Alanları:

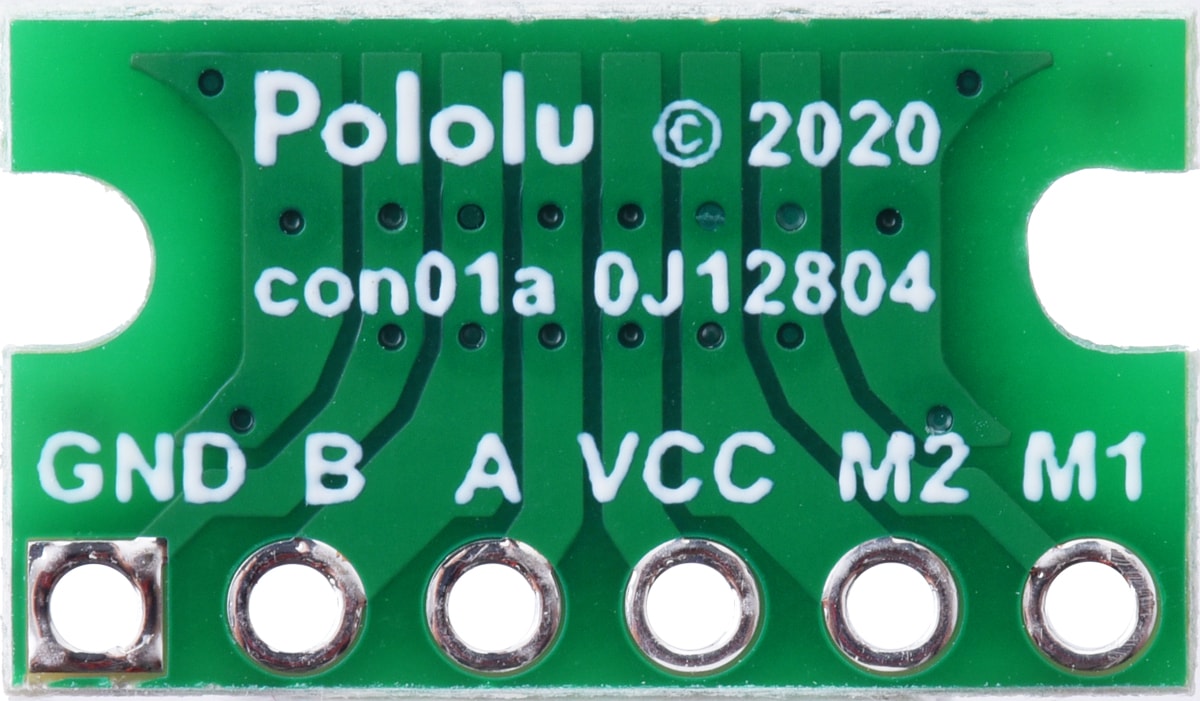

• Pololu Micro Metal Gearmotor enkoderleri ile kullanılabilir; ister üst giriş (top-entry), ister yan giriş konektörlü modellerle, dişi-dişi JST SH kablosu ile birlikte kullanılabilir. Bu kullanımda breakout, motor ve enkoder pinlerine breadboard üzerinde kolay erişim sağlar ve pinler, alt taraf silkscreen üzerinde uygulamaya uygun şekilde etiketlenmiştir.

• Genel amaçlı breakout board olarak da kullanılabilir; örneğin iki breakout ve bir dişi-dişi kablo ile modüler bir sistemde çıkarılabilir genel bağlantı elemanı olarak işlev görebilir.

• Pimoroni JST-SH enkoderler ve Motor 2040 gibi ilgili kartlarla da uyumludur.

• Üst giriş (top-entry) versiyonu da stoklarımızda mevcuttur.

Micro Metal Gearmotor Enkoderlerle Kullanım:

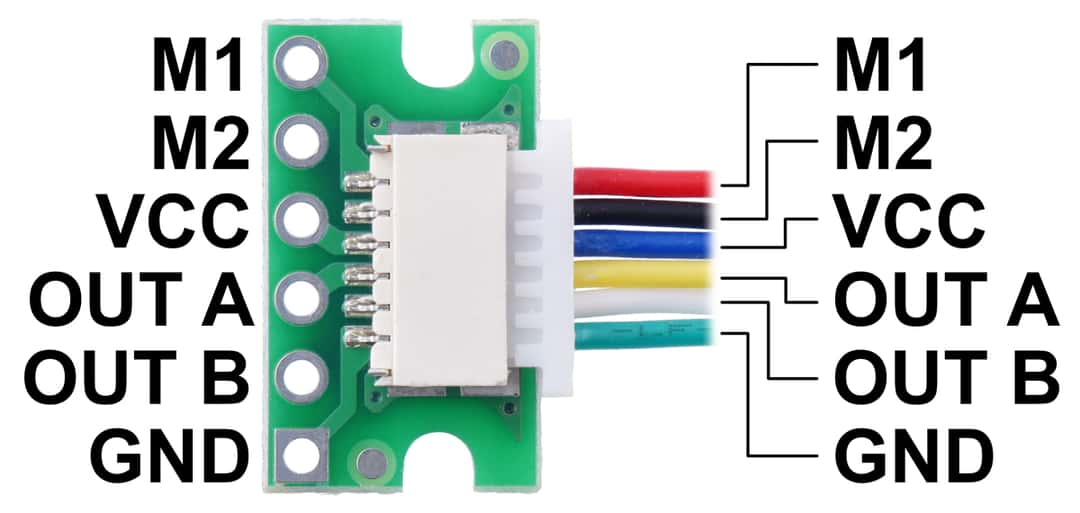

Bu breakout, JST SH kablolar ile kullanıldığında renk kodları şu şekildedir:

• Kırmızı: Motor gücü (bir motor terminaline bağlanır)

• Siyah: Motor gücü (diğer motor terminaline bağlanır)

• Mavi: Enkoder Vcc

• Sarı: Enkoder A çıkışı

• Beyaz: Enkoder B çıkışı

• Yeşil: Enkoder GND

Teknik Özellikler:

• Boyut: 0,6″ × 0,35″ × 0,16″

• Ağırlık: 0,5 g

• Konektör: Yan giriş, 6 pinli erkek, JST SH tipi

Kaynaklar

Üretici firma kaynakları için tıklayınız.

Pololu 6 Pin JST SH Tipi Breakout Board, Micro Metal Gearmotor projelerinde veya modüler sistemlerde güvenli ve pratik bağlantı çözümü sunar. Samm Market güvencesiyle kaliteli ve uygun fiyatlı olarak temin edebilirsiniz.
