WIZ108SR

WIZ108SR, W7100A WIZnet iMCU, 8051 kullanan kompakt boyutlu seri-Ethernet modülüdür. WIZ108SR, seri ekipman tarafından gönderilen verileri TCP/IP veri türü olarak ileten ve ağ üzerinden alınan TCP/IP verilerini geri seriye dönüştüren protokol dönüştürücüdür. Ekipmana geri gönderilecek veriler

Endüstriyel sıcaklık standardına uygundur ve RS422/485'in seri arayüzünü destekler.

Özellikler

• W7100A'yı temel alan Seriden Ethernet Modülüne
• Pin başlık tipi ve RJ-45 monteli modül
• Seri sinyaller: TXD, RXD, RTS, CTS, GND, (opsiyonel olarak yerleşik RS-232 alıcı-verici)
• AT komut ve Yapılandırma aracı programının yapılandırma yöntemini destekleyin
• Güvenlik için şifre fonksiyonunu destekleyin
• 10/100Mbps Ethernet ve Maks.230kbps seri hız
• WIZ VSP (Sanal Seri Bağlantı Noktası) programını destekleyin

Donanım Özellikleri

• Pim Başlığı Konnektör Tipi : 2,54mm Pitch (6×2)
• Boyut (mm): 48(U) x 30 (G) x 18 (Y)
• Giriş Voltajı: 3,3V
• Maks. Güç Tüketimi: 250mA
• Çalışma Sıcaklığı : -40 ~ 85°C
• RoHS, SVHC Uyumlu

Araçlar

• Windows için Yapılandırma Aracı
• WizVSP: Kullanıcı Programları için Sanal Seri Bağlantı Noktası (COM bağlantı noktası)

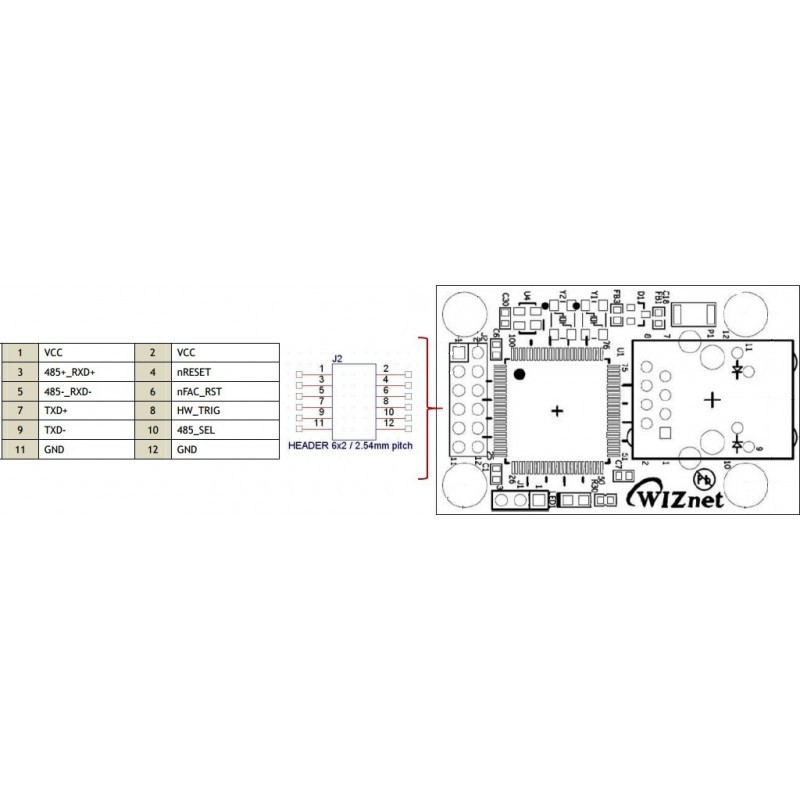

Pin Ataması
