SparkFun Üç Eksenli İvme Ölçer ve Gyro Breakout - MPU-6050

SparkFun Üç Eksenli İvme Ölçer ve Gyro Breakout - MPU-6050

MPU-6050, ciddi bir küçük hareket işleme teknolojisidir! Aynı silikon kalıp üzerinde MEMS 3 eksenli jiroskop ve 3 eksenli ivmeölçeri, karmaşık 9 eksenli MotionFusion algoritmalarını işleyebilen yerleşik bir Dijital Hareket İşlemcisi™ (DMP™) ile birleştirerek, MPU-6050 -Ayrık parçalarda sürünebilen eksen hizalama sorunları.

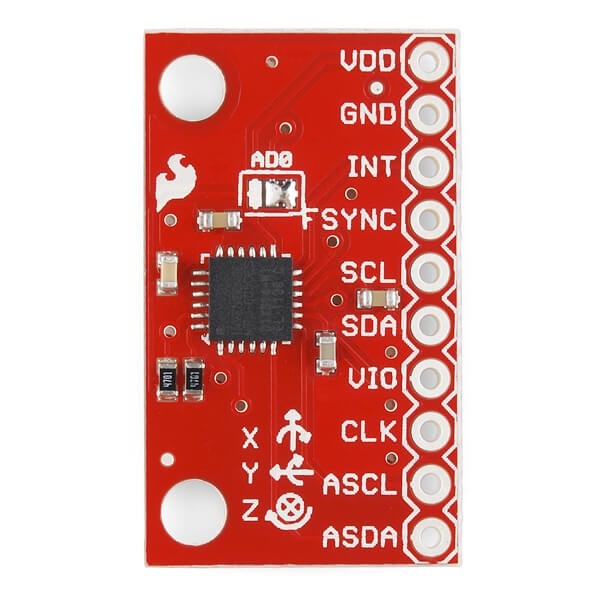

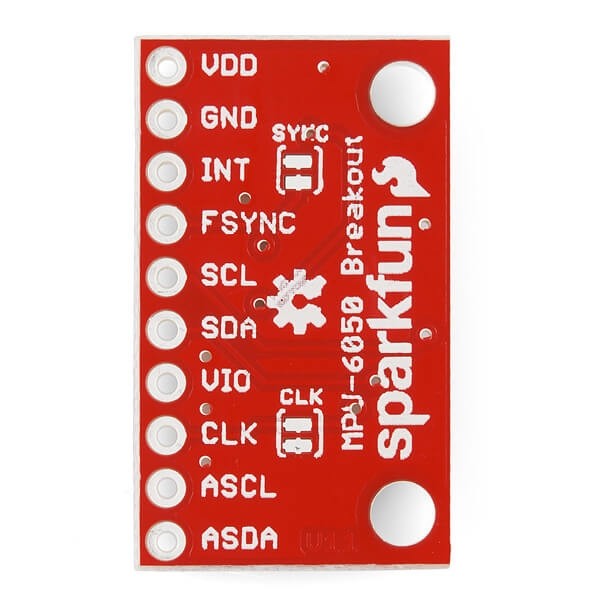

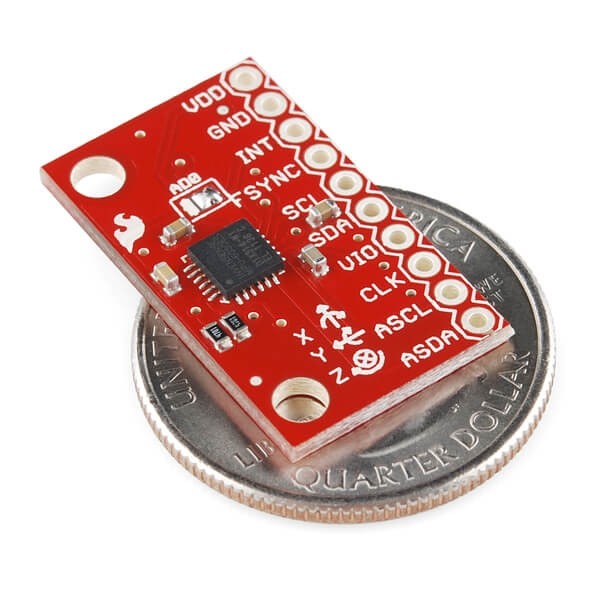

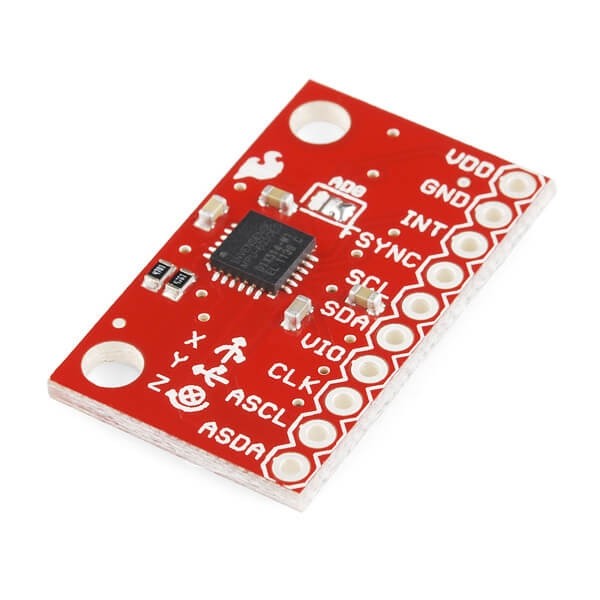

MPU-6050 için devre kartımız, bu küçük QFN paketinin projenizde çalışmasını kolaylaştırır. Kalkıp çalıştırmanız gereken her pin, MPU-6050'nin harici manyetometrelere ve diğer sensörlere erişmesini sağlayan yardımcı ana I2C veri yolu dahil olmak üzere 0,1" başlıklara ayrılmıştır.

Özellikler

• I2C Dönme matrisi, dörtlü, Euler Açısı veya ham veri formatında 6 veya 9 eksenli MotionFusion verilerinin dijital çıkışı
• Giriş Voltajı: 2.3 - 3.4V
• CLK, FSYNC ve AD0'da Seçilebilir Lehim Jumper'ları
• 131 LSBs/dps'ye kadar hassasiyete ve ±250, ±500, ±1000 ve ±2000 dps tam ölçek aralığına sahip Üç Eksenli açısal hız sensörü (gyro)
• ±2g, ±4g, ±8g ve ±16g programlanabilir tam ölçek aralığına sahip Üç Eksenli ivmeölçer
• Digital Motion Processing™ (DMP™) motoru, karmaşık MotionFusion, sensör zamanlama senkronizasyonu ve hareket algılamanın yükünü boşaltır
• Çalışma zamanı sapması ve pusula kalibrasyonu için gömülü algoritmalar. Kullanıcı müdahalesi gerekmez
• Dijital çıkışlı sıcaklık sensörü
• 1 x 0,6 x 0,09" (25,5 x 15,2 x 2,48 mm)

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Veri sayfası (MPU-6050)
• Örnek Kod
• I2Cdevlib Sayfası
• GitHub
