SparkFun Motor Sürücüsü - Çift TB6612FNG (Başlıklı)

SparkFun Motor Sürücüsü - Çift TB6612FNG (Başlıklı)

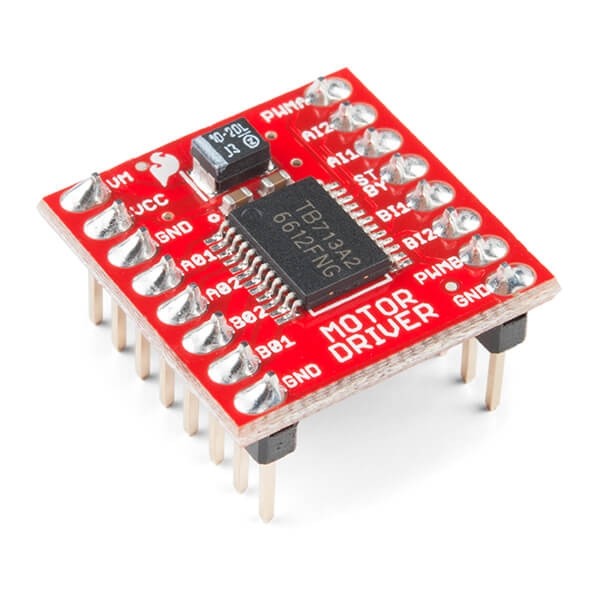

TB6612FNG Motor Sürücüsü, 1.2A (3,2A tepe) sabit akımda iki adede kadar DC motoru kontrol edebilir. Motoru dört fonksiyon modundan birinde kontrol etmek için iki giriş sinyali (IN1 ve IN2) kullanılabilir: CW, CCW, kısa fren ve durma. İki motor çıkışı (A ve B) ayrı ayrı kontrol edilebilir ve her motorun hızı 100 kHz'e kadar frekansa sahip bir PWM giriş sinyali ile kontrol edilir. Motoru bekleme modundan çıkarmak için STBY pimi yukarı çekilmelidir. Yoğun talep nedeniyle, SparkFun Motor Driver'ın bu sürümü, kullanım kolaylığı için önceden lehimlenmiş erkek başlıklar içerir. Başlıklar zaten lehimlenmiş durumdayken, bu küçük kartı herhangi bir montaja gerek duymadan kullanmaya başlayabilirsiniz!

Lojik besleme gerilimi (VCC) 2.7-5.5VDC aralığında olabilirken, motor beslemesi (VM) maksimum 15VDC gerilim ile sınırlıdır. Çıkış akımı, kanal başına 1,2A'ya kadar (veya kısa, tek bir darbe için 3,2A'ya kadar) derecelendirilmiştir.

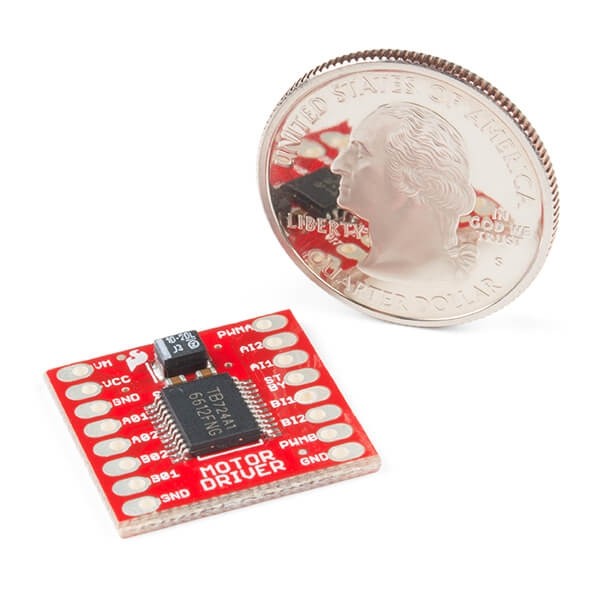

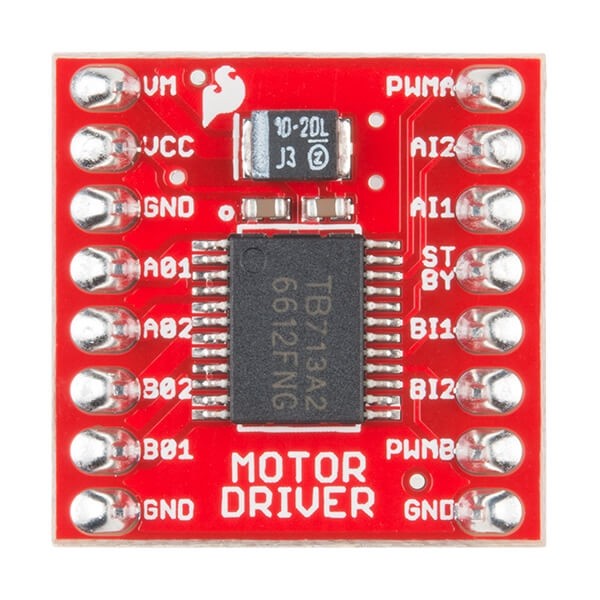

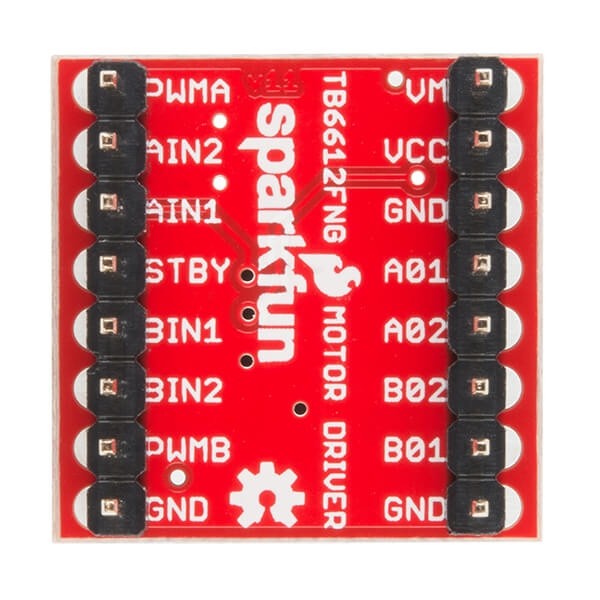

Kart, gösterildiği gibi takılı tüm bileşenlerle birlikte gelir. Dekuplaj kapasitörleri her iki besleme hattına dahildir. TB6612FNG'nin tüm pinleri iki adet 0.1" adım başlığına ayrılmıştır; pinler, giriş pinleri bir tarafta ve çıkış pinleri diğer tarafta olacak şekilde düzenlenmiştir.

Özellikleri

• Güç kaynağı voltajı: VM = 15V maks, VCC = 2.7-5.5V
• Çıkış akımı: Iout = 1.2A (ortalama) / 3.2A (tepe)
• Güç tasarrufu için bekleme kontrolü
• Sağa/sağa/sağa/kısa fren/durdurma motoru kontrol modları
• Dahili termal kapatma devresi ve düşük voltaj algılama devresi
• TB6612FNG'nin tüm pinleri 0.1" aralıklı pinlere ayrıldı
• Her iki besleme hattında filtreleme kapasitörleri
• Önceden lehimlenmiş başlıklar

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfası (TB6612FNG)
• GitHub (v1.1c)
