SparkFun RJ45 MagJack Breakout

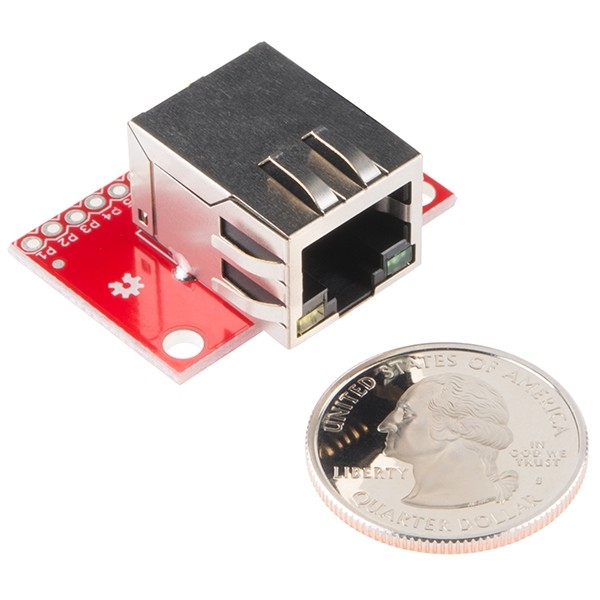

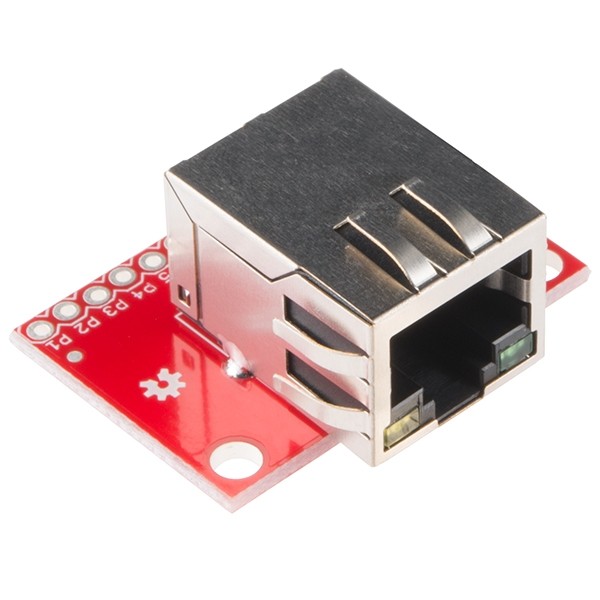

Bu SparkFun RJ45 MagJack Breakout, size bir ethernet bağlantı noktasını breadboard'unuza yerleştirmenin bir yolunu sağlayacak basit bir tahta. SparkFun RJ45 MagJack Breakout, kendi mbed Başlangıç ​​Kitimizde bulunanla aynıdır ve her pini ethernet jakından ayırır. Çıkışın bu devri, zaten karta lehimlenmiş RJ45 MagJack konektörü ile donatılmıştır; bu, artık konektörü panoya lehimlemenize veya ayrı olarak satın alma konusunda endişelenmenize gerek olmadığı anlamına gelir.

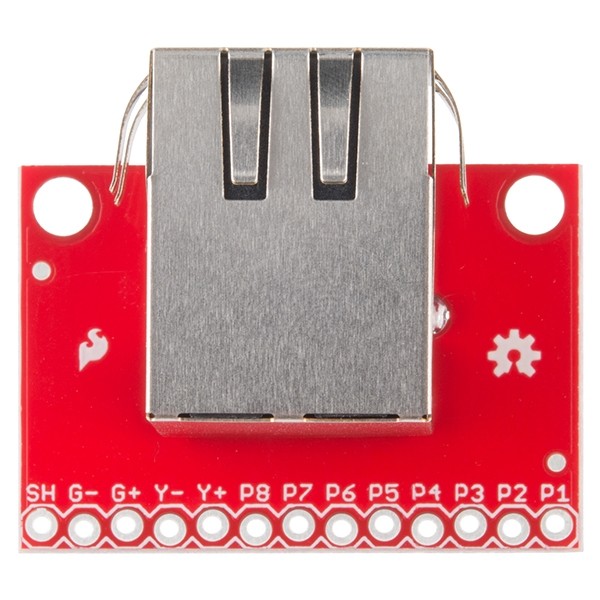

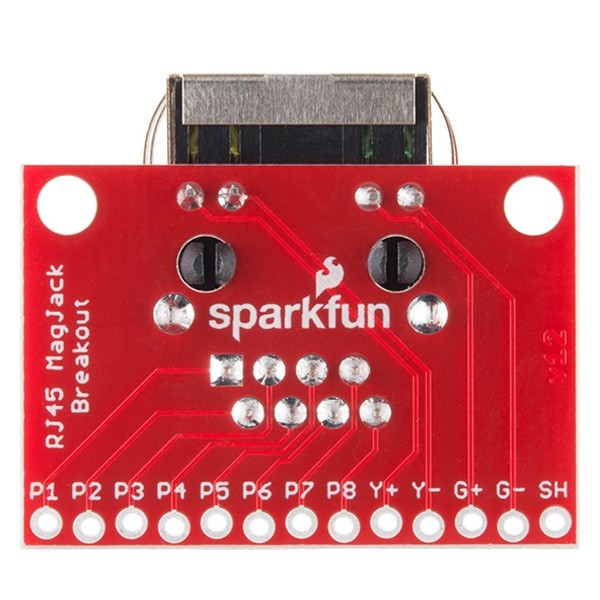

Yerleşik RJ45 ethernet jakında yerleşik bir transformatör (manyetikler), durum LED'leri ve kullandığınızda daha iyi güvenilirlik için koruma bulunur. Daha önce belirtildiği gibi, RJ45 MagJack'in her bir pimi, aşağıdakiler dahil olmak üzere kırılmıştır: P1-P8 (Pim 1-8), Y+ (Sarı LED Pozitif), Y- (Sarı LED Negatif), G+ (Yeşil LED Pozitif), G - (Yeşil LED Negatif) ve SH (Kalkan).

Not: Lütfen bu RJ45 MagJack Breakout'un yalnızca Ethernet ağları için olduğunu unutmayın. Tek ihtiyacınız olan basit bir RJ45 koparmaysa, çözüm olarak SparkFun RJ45 Breakout'a bir RJ45 8-Pin Konektör lehimlemenizi öneririz.
