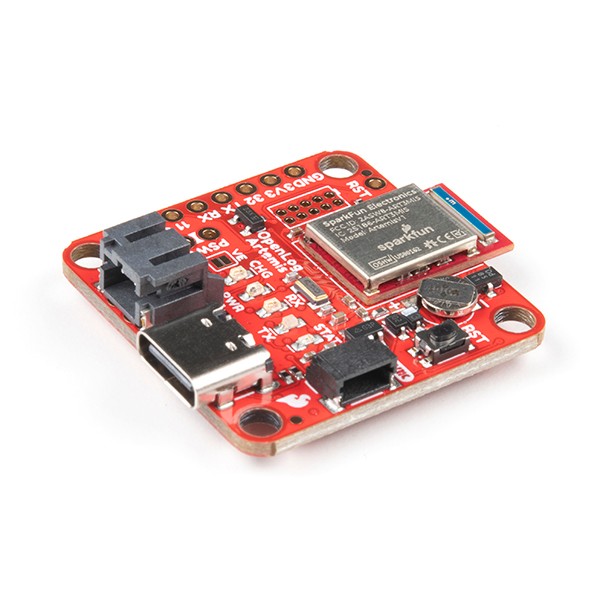

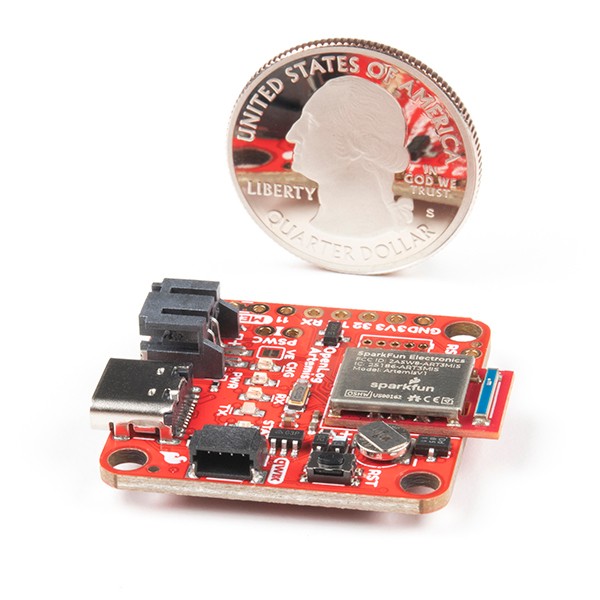

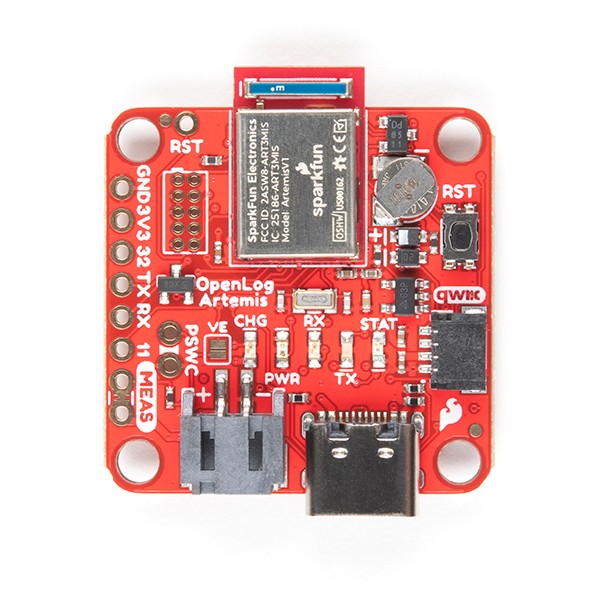

SparkFun OpenLog Artemis

Ürün Kodu : MP02175
Tedarikçi Kod: DEV-16832
Stok:
1.376,66 TL + KDV
1.652,00 TL
EFT / Havale Fiyatı : 1.602,44 TL %3  İndirim

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap Fiyat Alarmı

SparkFun OpenLog Artemis, IMU, GPS, seri verileri ve çeşitli basınç, nem ve mesafe sensörlerini otomatik olarak kaydetmek için önceden programlanmış olarak gelen açık kaynaklı bir veri kaydedicidir. Hepsi tek bir kod satırı yazmadan! OpenLog Artemis veya "OLA", Qwiic sensörlerini otomatik olarak algılar, yapılandırır ve günlüğe kaydeder. OLA, yalnızca çok fazla veriyi bir CSV'ye kaydetmesi ve daha büyük projelerine geri dönmesi gereken kullanıcılar için özel olarak tasarlanmıştır.

Her OpenLog Artemis'te, üç eksenli ivmeölçer, cayro ve manyetometrenin dahili olarak günlüğe kaydedilmesi için bir IMU bulunur. Orijinal 9DOF Razor, eski MPU-9250'yi kullanırken, OpenLog Artemis, InvenSense'in dokuz eksenin tümü için yaklaşık 250 Hz'lik günlük kaydı yapabilen en son ICM-20948'i kullanır. OpenLog Artemis'i çalıştırmanız yeterlidir ve gelen tüm seri veriler otomatik olarak 500000bps'ye [1] kadar baud hızlarıyla bir günlük dosyasına kaydedilir, desteklenir! OLA ayrıca kartın kenarında bulunan dört ADC kanalına sahiptir. 2V'a kadar olan voltajlar, bir kanal için 1900Hz'e kadar 14-bit hassasiyetle ve dört kanalın tümü için 1000Hz'e kadar kaydedilebilir. Ek olarak, kullanıcılardan gelen geri bildirimlere dayanarak, tüm verilerin zaman damgalı olabilmesi için yerleşik bir RTC ekledik.

OpenLog Artemis, kullanımı kolay bir seri arabirim üzerinden yüksek düzeyde yapılandırılabilir. Basitçe bir USB-C kablosu takın ve 115200bps hızında bir terminal açın. Kayıt çıktısı otomatik olarak hem terminale hem de microSD'ye aktarılır. Herhangi bir tuşa basmak konfigürasyon menüsünü açacaktır.

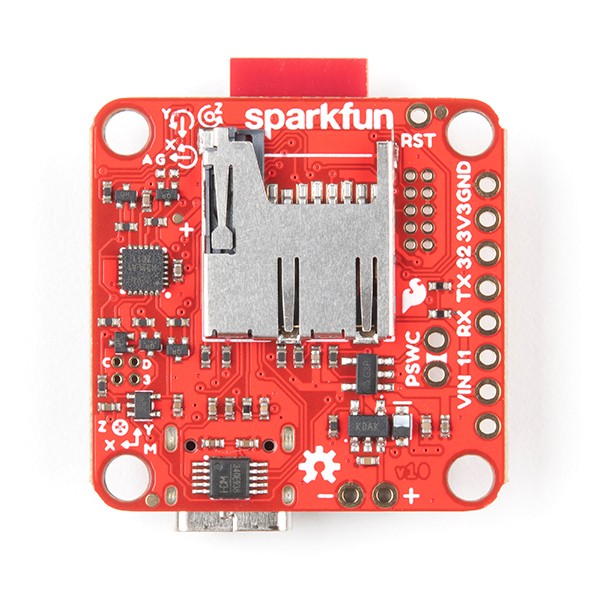

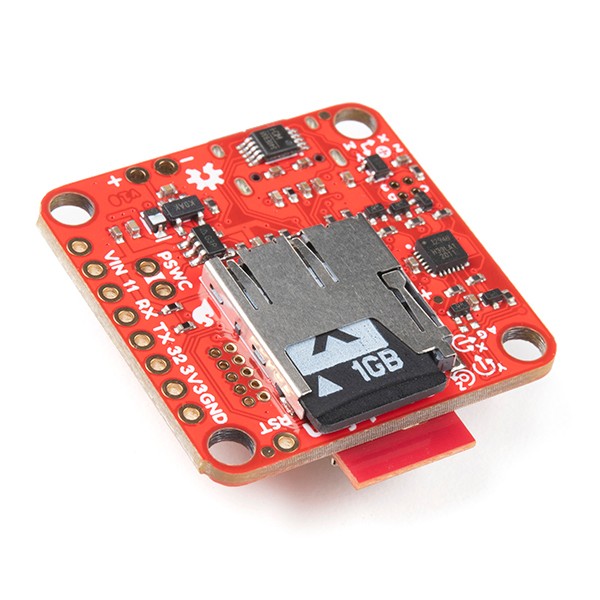

Bu OpenLog, net metin, virgülle ayrılmış dosyaları kaydetmek için yaygın microSD kartları kullanır. Muhtemelen halihazırda bir microSD kartınız vardır, ancak herhangi bir ek birime ihtiyacınız varsa aşağıdaki ilgili öğelere bakın. OpenLog Artemis, FAT32 olarak biçimlendirilmiş microSD kartları ve 32 GB'a kadar eski FAT16 biçimlerini destekler. OpenLog Artemis, herhangi bir boyuttaki microSD kartı kullanabilir ve donanım yazılımı sürümü 1.11'den itibaren, FAT32'ye ek olarak exFAT kartlarını da destekler.

Çok düşük güç kaydı desteklenir. OpenLog Artemis, saniyede 500 kez veya her 24 saatte bir 1 okuma kadar yavaş okuma yapacak şekilde yapılandırılabilir. Sen seç! Okumalar arasında 2 saniyeden fazla zaman olduğunda, OLA otomatik olarak kendini ve veri yolu üzerindeki sensörleri kapatarak yaklaşık 18uA'lik bir uyku akımına neden olur. Bu, normal bir 2Ah akünün 4.000 günden fazla kayıt yapılmasını sağlayacağı anlamına gelir! OpenLog Artemis, 450mA/saat'te dahili LiPo şarj setine sahiptir.

Sürekli olarak yeni özellikler ekleniyor, bu nedenle kullanımı kolay bir ürün yazılımı yükseltme aracı yayınladık. Arduino veya bir grup kitaplık kurmanıza gerek yok, sadece Artemis Ürün Yazılımı Yükleme GUI'sini açın, en son OLA ürün yazılımını yükleyin ve OpenLog Artemis'e çıktıkça özellikler ekleyin!

OLA, birçok farklı uygulamaya göre uyarlanabilir ve yukarıdaki Belgeler sekmemizde bulunabilecek ürün yazılımının özel sürümlerini yayınlayacağız.

Özellikler

  •  * Artemis Modülü (Cortex-M4F tabanlı Apollo3 mikrodenetleyici)
  •  * - CH340E ve Artemis Ürün Yazılımı Yükleme GUI'si aracılığıyla yapılandırılabilir
  •  * İşlem Voltaj Mesafesi
  •  * 3,3V - 6,5V (isteğe bağlı harici güç anahtarıyla VIN aracılığıyla)
  •  * USB ile 5V (5V veya USB tip C üzerinden)
  •  * LiPo pil ile 3,6 V - 4,2 V (VBATT veya 2 pimli JST aracılığıyla)
  •  * Dahili MCP73831 tek hücreli LiPo şarj cihazı
  •  * Minimum 450mA şarj oranı
  •  * 3,3V (3V3 üzerinden)
  •  * Anlık tüketim
  •  * ~20mA (Çalıştır)
  •  * ~80µA (Uyku)
  •  * ~18µA (Derin Uyku - regülatör kapatma)
  •  * Limanlar
  •  * 1 adet USB tip C
  •  * 1x LiPo pil etkin
  •  * Güç kontrollü 1x Qwiic özellikli I2C
  •  * 1x SWD 2x5 başlığı
  •  * 4x Analogdan dijitale
  •  * 14-bit, 1900Hz'e kadar, 2V maks (3,3V uyumlu)
  •  * Seri
  •  * 500000bps'ye kadar kayıt hızları [1]
  •  * 1x microSD soketi
  •  * Güç kontrolü ile 32 GB'a kadar FAT32 ve daha eski FAT16 biçimleri için destek
  •  * 1mAhr pil yedeklemeli RTC
  •  * 250Hz'e kadar 9 eksenli IMU kaydı
  •  * SPI arabirimi aracılığıyla ICM-20948
  •  * LED'ler
  •  * Güç
  •  * LiPo şarj göstergesi
  •  * Seri Tx ve Rx
  •  * Durum
  •  * Dokümanlar için tıklayınız.
