SparkFun FT231X Breakout Seti

SparkFun FT231X Breakout Seti

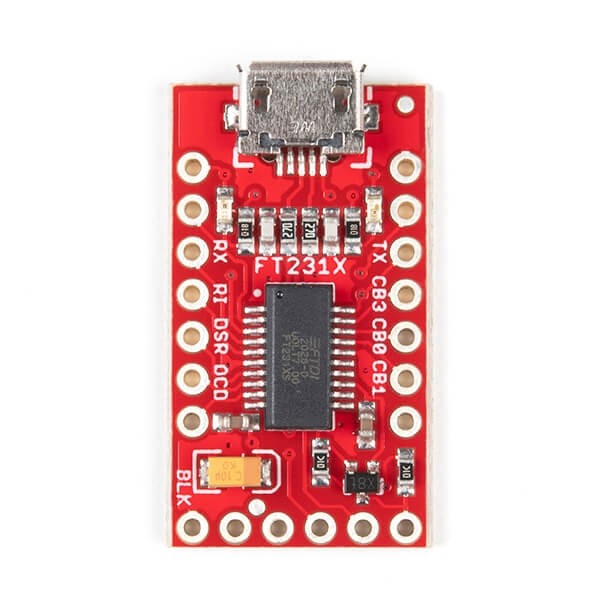

SparkFun FT231X Breakout Kit, tam UART donanım anlaşması özelliği ile FTDI'ye başlamak için ihtiyacınız olan her şeyi size sağlar! Dahil edilen FT231X Breakout kartının pin çıkışı, resmi Arduino ve klonlanmış Arduino kartlarıyla çalışmak için FTDI kablosuyla eşleşir. Genel seri uygulamalar için de kullanılabilir.

SparkFun FT231X Breakout, FTDI kablosunun RTS pininin aksine hala DTR pinini ortaya çıkarıyor. DTR pini, yeni bir Sketch indirildiğinde bir Arduino hedefinin otomatik olarak sıfırlanmasına izin verir. Bu gerçekten güzel bir özelliktir ve sıfırlama düğmesine basmak zorunda kalmadan bir çizimin indirilmesine izin verir. Bu kart, sıfırlama pimi 6 pimli bir konektöre getirilen herhangi bir Arduino kartını otomatik olarak sıfırlayacaktır.

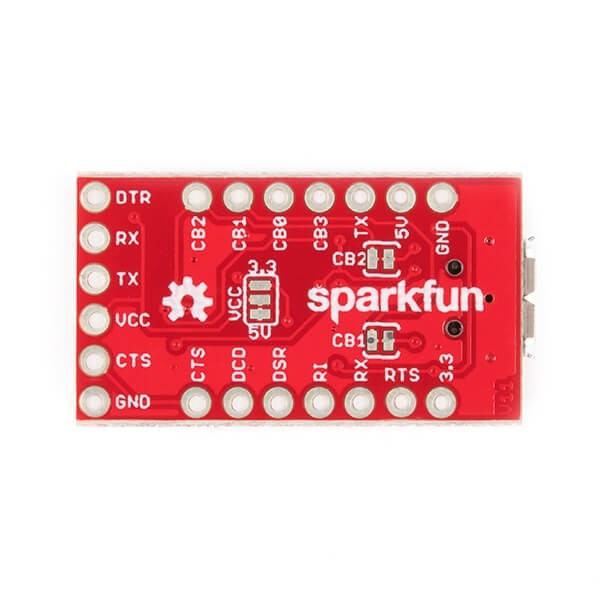

Bu kartın özelliklerinden biri, VCC çıkışının 3.3V veya 5V olarak yapılandırılmasına izin veren arkadaki bir jumper'dır. Bu kart varsayılan olarak 5V olarak gönderilir, ancak 3.3V'a geçmeniz gerekiyorsa varsayılan izi kesebilir ve bir lehim atlama teli ekleyebilirsiniz. FT231X'in maksimum girişinin sadece 3,3V olduğunu, ancak harici pull-up'larla 1,8V'a kadar çalışabildiğini ve ayrıca 5V toleranslı olduğunu belirtmek gerekir.

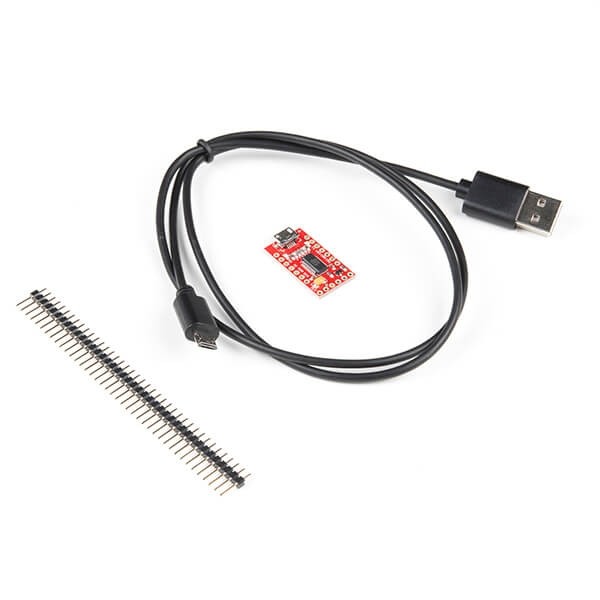

Bu kitte ayrıca 0,8 m ters çevrilebilir USB-A - Micro-B kablosu ve 40 pinli erkek ayrılabilir başlıklar bulunur.

Not: Birlikte verilen başlıkları koparma panosuna takmak için lehimleme gerekir.

Dökümanlar

• Ürün Şeması
• Datasheet (FT231XS-U)
• FTDI Sürücüleri
• GitHub Donanım Deposu
