Raspberry Pi Compute Module 4 (CM4) Nano Base Board (A)

Raspberry Pi Compute Module 4 için Nano Base Board A – Kompakt CM4 Geliştirme Kartı

Waveshare Nano Base Board A for CM4, Raspberry Pi Compute Module 4 (CM4) modüllerini hızlı ve kolay bir şekilde değerlendirmek, geliştirmek ve projelere entegre etmek için tasarlanmış kompakt bir taşıyıcı karttır. Compute Module 4 ile aynı boyutlara sahip olan bu kart, minimum alan kullanırken temel çevre birimlerine erişim sağlar.

USB Type-C güç girişi, CSI kamera bağlantısı, USB 2.0 portu, Micro SD kart yuvası, GPIO çıkışı ve BOOT anahtarı gibi önemli özellikleri tek bir kart üzerinde sunan Nano Base Board A, gömülü sistemler, endüstriyel uygulamalar ve prototipleme projeleri için ideal bir çözümdür.

Öne Çıkan Özellikler

• Raspberry Pi Compute Module 4 ile tam uyumlu
• CM4 ile aynı kompakt boyut
• USB Type-C güç ve programlama desteği
• 40 Pin GPIO çıkışı
• MIPI CSI kamera bağlantısı
• USB 2.0 bağlantı noktası
• Micro SD kart desteği (CM4 Lite modelleri için)
• BOOT modu anahtarı
• Güç ve aktivite LED göstergeleri
• Düşük profilli ve yer tasarrufu sağlayan tasarım

Raspberry Pi CM4 Geliştirme İçin İdeal

Nano Base Board A, Compute Module 4'ün temel donanım özelliklerini erişilebilir hale getirerek hızlı geliştirme süreçleri sunar.

Uygun olduğu alanlar:

• Endüstriyel otomasyon projeleri
• IoT uygulamaları
• Yapay zeka sistemleri
• Kamera tabanlı projeler
• Gömülü Linux sistemleri
• Robotik uygulamalar
• Prototipleme ve ürün geliştirme
• Eğitim ve Ar-Ge çalışmaları

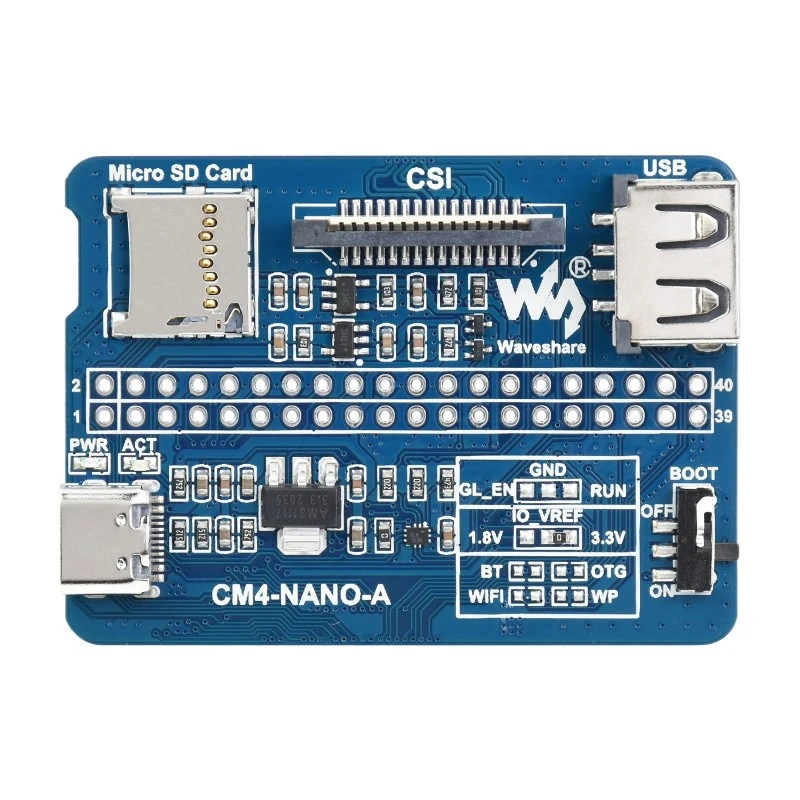

Kart Üzerindeki Bileşenler

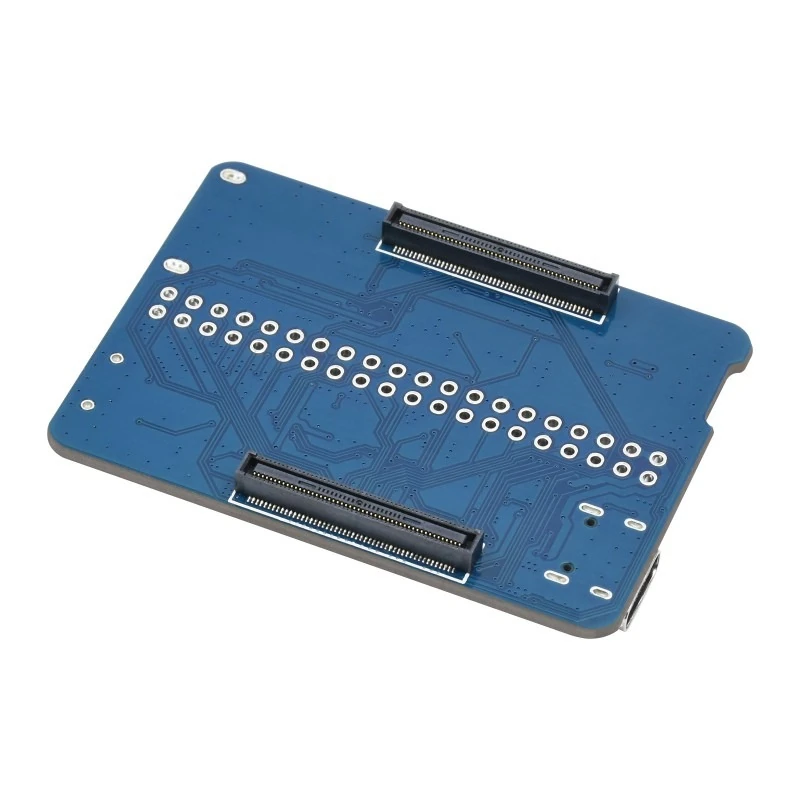

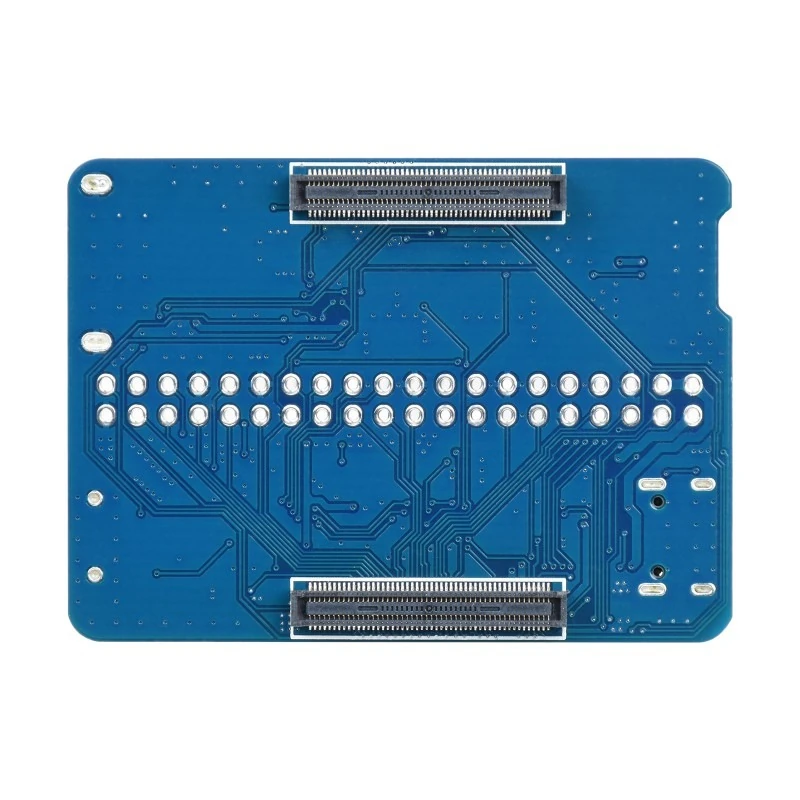

1. Compute Module 4 Soketi

• Tüm Raspberry Pi Compute Module 4 modelleri ile uyumludur.

2. USB Type-C Güç ve Programlama Portu

• 5V güç beslemesi sağlar.
• CM4 eMMC belleğine işletim sistemi yüklemek için kullanılabilir.

3. Micro SD Kart Yuvası

• Yalnızca Compute Module 4 Lite modellerinde kullanılabilir.
• İşletim sistemi ve veri depolama amacıyla Micro SD kart desteği sunar.

4. CSI Kamera Arayüzü

• 1 adet MIPI CSI kamera bağlantısı.
• Raspberry Pi kamera modülleri ile uyumludur.

5. USB 2.0 Portu

• Klavye, fare, USB bellek ve diğer USB cihazlarının bağlantısını sağlar.

6. 40 Pin GPIO Arayüzü

• Raspberry Pi HAT kartları ve harici modüller ile uyumludur.
• Renk kodlu GPIO başlığı ayrı olarak paketlenmiştir ve lehimleme gerektirir.

7. Güç Göstergesi (PWR)

• Compute Module 4 güç durumunu gösterir.

8. Aktivite Göstergesi (ACT)

• Sistem çalışma durumunu gösterir.

9. AMS1117-3.3 Regülatör

• Kararlı 3.3V besleme sağlar.

10. BOOT Anahtarı

BOOT anahtarı ile sistemin çalışma modu seçilebilir:

ON Konumu

• USB Type-C üzerinden programlama modu
• eMMC yazdırma (eMMC Burning) desteği
• Raspberry Pi Boot aracı ile cihaz algılama

OFF Konumu

• Normal çalışma modu
• eMMC veya Micro SD karttan önyükleme

Teknik Özellikler

Özellik	Değer
Ürün Tipi	Nano Base Board A
Uyumlu Modül	Raspberry Pi Compute Module 4
Güç Girişi	USB Type-C 5V
USB Portu	1 × USB 2.0
Kamera Arayüzü	1 × MIPI CSI
GPIO	40 Pin
SD Kart Yuvası	Micro SD (CM4 Lite İçin)
BOOT Anahtarı	Var
Güç LED'i	Var
Aktivite LED'i	Var
Boyutlar	55 × 40 mm

Paket İçeriği

• 1 Adet Waveshare Nano Base Board A
• 1 Adet 40 Pin Renk Kodlu GPIO Başlığı

Not: Raspberry Pi Compute Module 4 (CM4) pakete dahil değildir. GPIO başlığı karttan ayrı gönderilir ve lehimleme işlemi gerektirir.

Neden Nano Base Board A Tercih Edilmeli?

Nano Base Board A, Compute Module 4 projeleri için ekonomik, kompakt ve kullanımı kolay bir geliştirme platformu sunar. CM4 ile aynı boyutlarda olması sayesinde yer kısıtlaması bulunan uygulamalarda rahatlıkla kullanılabilir. Kamera bağlantısı, USB erişimi, GPIO desteği ve kolay programlama özellikleriyle hem profesyonel geliştiriciler hem de maker kullanıcıları için ideal bir çözümdür.

Samm Market güvencesiyle sunulan Waveshare Nano Base Board A; uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla Raspberry Pi projeleriniz için güvenilir bir geliştirme platformudur.
