Pico İçin Servo Sürücü Modülü

Raspberry Pi Pico robotik kol veya hexapod yürüteç projesi için ideal olan Raspberry Pi Pico için bu servo sürücü modülü, on altı adede kadar servo çalıştırabilir!

Modül, popüler SG90 ve MG996R gibi on altı adede kadar 3 pimli servoyu doğrudan bağlamak için kullanımı kolay standart servo biçimli pimler içerir. Projeniz için 3A'e kadar çıkış sağlayan 6-12V girişli yerleşik 5V regülatör sayesinde servolara güç vermek kolaydır. Güç, önceden lehimlenmiş terminal bloğu aracılığıyla kolayca bağlanabilir, bu da bir pil takımının kullanımına izin verir veya harici güç ile Pico'nun güç kaynağı arasında geçiş yapmak için yerleşik jumperı kullanır.

Raspberry Pi Pico'nuz, proje bileşenlerinizin geri kalanı için jumper kablolarıyla kolay kullanım için yan tarafa kırılmış tüm kullanılmayan GPIO pinleriyle önceden lehimlenmiş başlığa doğrudan yuva yapar.

Anakarta kullanışlı bir sıfırlama düğmesi, ayrıca kullanışlı bir açma/kapama anahtarı ve güç LED'i eklenmiştir. Her köşedeki montaj noktaları, bu panonun projenize kolayca monte edilmesini sağlar.

Özellikler

• Raspberry Pi Pico ile uyumlu
• 16 Kanala kadar servo/PWM çıkışı - her kanal için 16 bit çözünürlük
• 5V regülatörü entegre eder - 3A çıkış akımına kadar, VIN terminalinden pil gücü beslemesine izin verir
• Standart servo arabirimi - SG90, MG90S, MG996R vb. gibi yaygın olarak kullanılan servoları destekler
• Pico'nun kullanılmayan pimlerini ortaya çıkarır
• Güç kaynağı anahtarı - Pico veya VIN terminal bloğu
• Güç LED'i
• Yeniden başlatma tuşu
• Açma / kapama düğmesi
• Montaj delikleri
• Çevrimiçi geliştirme kaynakları ve kılavuzu (Raspberry Pi Pico örnekleri)

Şartname

• Çalışma Voltajı: 5V (Pico) VEYA 6-12V (VIN terminali)
• Servo voltaj seviyesi: 5V
• Mantık Seviyesi: 3.3V
• Kontrol Arayüzü: GPIO
• Montaj Deliği Boyutu: 3mm (M3)
• Boyutlar: 65x56mm

Paket içeriği

• 1x Pico Servo Sürücüsü

Raspberry Pi Pico ve servolar dahil değildir

Kaynaklar

Ürün Vikisi

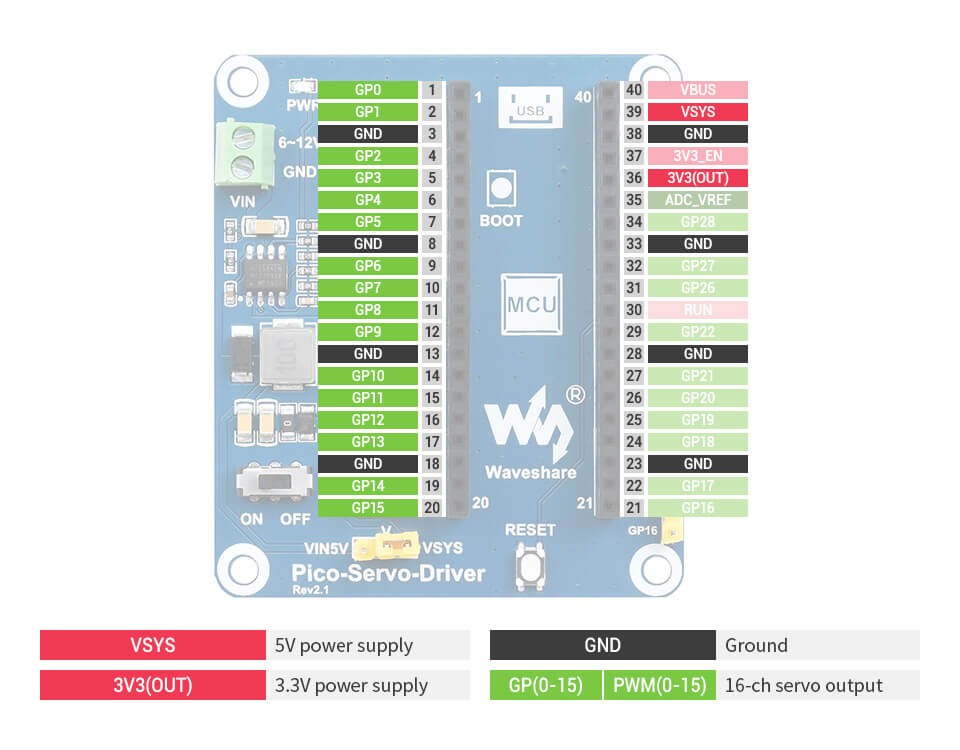

Pin yapısı
