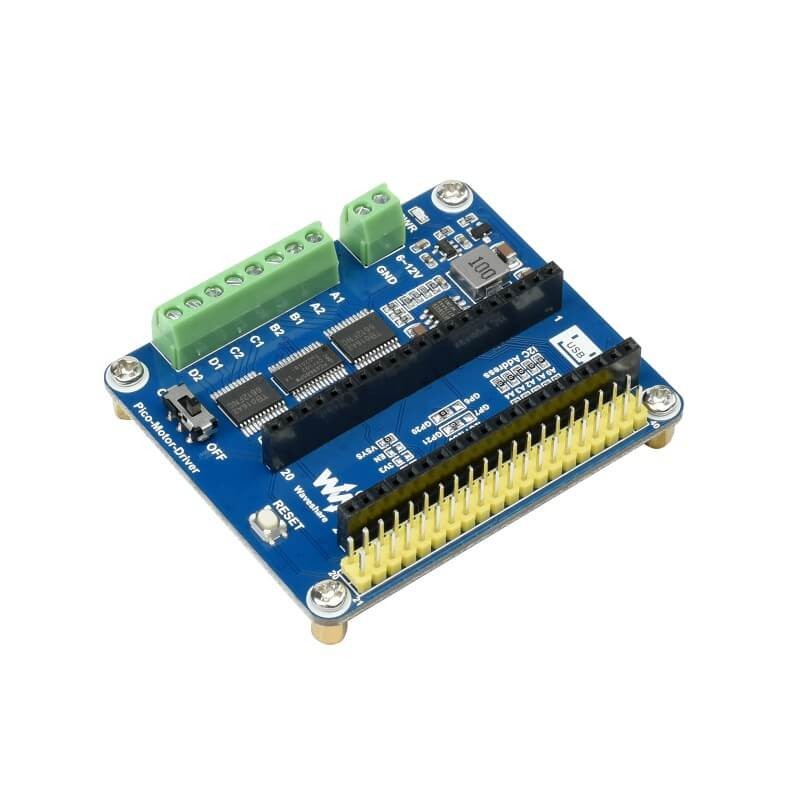

Pico İçin DC Motor Sürücü Modülü

Bu, Raspberry Pi Pico için 4 adede kadar DC motoru çalıştıran bir DC motor sürücü modülüdür.

Özellikler

• Standart Raspberry Pi Pico başlığı, Raspberry Pi Pico serisini destekler.
• I2C kontrollü, 5 adres jumperını ayarlayarak 32 x farklı I2C adresini destekler.
• Yerleşik PCA9685 yongası, motor hızını ayarlamak için 12 bit donanımsal PWM sağlar.
• Yerleşik TB6612FNG çift H-köprü motor sürücüsü, yüksek verimlilik, düşük ısıtma.
• Entegre 5V regülatör, 3A çıkış akımına kadar, VIN terminali üzerinden aküden güç alabilir.
• Kolay uzatma için kullanılmayan Pico pimlerini çıkarın.
• Tam destek kılavuzu sağlar (Raspberry Pi Pico C/C++ ve MicroPython için örnek demo).
• Kaynaklar için tıklayınız.

Şartname

• Çalışma gerilimi: 6~12V (VIN terminalleri)
• Mantık seviyesi: 3.3V
• Pwm sürücüsü: PCA9685
• Motor sürücüsü: TB6612FNG
• Kontrol arayüzü: I2C
• Boyutlar: 65x56mm

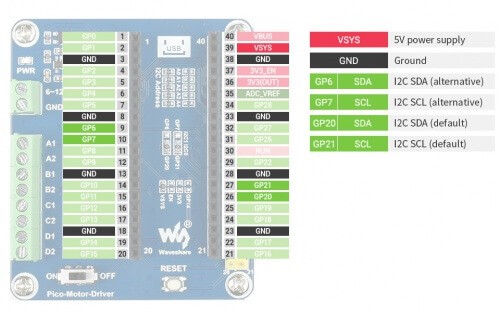

Pin Yapısı
