Endüstriyel 8 Kanallı Dijital Giriş ve Çıkış Modülü

Endüstriyel 8 Kanallı Dijital Giriş ve Çıkış Modülü

Özellikler

- Endüstriyel Sınıf Dijital Modül: 8DI / 8DO dijital izoleli giriş ve çıkış modülü, RS485 kontrol arayüzü ile birlikte. Pasif / aktif giriş desteği sunar ve Modbus RTU protokolünü kullanır. Gömülü koruma devreleri arasında güç izolasyonu, manyetik izolasyon, sıfırlanabilir sigorta ve TVS bulunur.

- Yapılandırılabilir Cihaz Adresi: 1~255 arası adres yapılandırması, RS485 veri yolunda birden fazla cihaz zincirleme bağlantı yapılabilir.

- Yerleşik Voltaj Regülatörü: 7~36V geniş voltaj aralığını destekler.

- Yerleşik Tek Parça Güç Kaynağı İzolasyonu: Stabil izole edilmiş voltaj sağlar, izole edilmiş terminal için ek bir güç kaynağı gerekmez.

- Yerleşik Tek Parça Manyetik İzolasyon: Sinyal izolasyonu sağlar, yüksek güvenilirlik ve güçlü parazit önleme sunar.

- Yerleşik Sıfırlanabilir Sigorta ve TVS (Geçici Voltaj Suppresörü): Devredeki ani voltaj dalgalanmalarını ve geçici voltaj zirvelerini etkili bir şekilde bastırır, aşırı akım/aşırı voltaj koruması, yıldırımdan koruma ve elektrostatik koruma sağlar.

- Pasif ve Aktif Dijital Giriş Desteği: İki yönlü optokuplör izolasyonu ile birlikte, dahili debouncing algoritması ile donatılmıştır. DI/DO bağlantı kontrolü veya DO geçiş kontrolü destekler.

- Çıkış:Darlington transistörler ve optokuplör izolasyonu kullanır, 500mA'ye kadar güçlü bir sürüş kapasitesi sunar, dahili geri besleme diyotu korumasına sahiptir.

- Flash-on, Flash-off Fonksiyonu: Komuta argüman geçerek çıkışı belirli bir süre açıp ardından otomatik olarak kapatma imkanı sağlar.

- Ray-Montaj Kasası Tasarımı: Yığılabilir kombinasyonları destekler, kurulumu kolaydır ve güvenli kullanım sağlar.

- Birden Fazla LED Göstergesi: Giriş & çıkış durumu, MCU durumu ve sinyal iletim durumu göstergeleri.

Teknik Özellikler

- İletişim Arayüzü: RS485

- Baud Hızı: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000

- Varsayılan İletişim Formatı: 9600, N, 8, 1

- Modbus Protokolü:Standart Modbus RTU protokolü

- Güç Kaynağı: DC 7~36V

- Dijital Giriş: 8DI, 5~36V, pasif / aktif giriş (NPN veya PNP), dahili iki yönlü optokuplör izolasyonu

- Dijital Çıkış: 8DO, 5~36V, açık-drain çıkış, çıkış yükü: kanal başına 500mA (MAKS)

- Ürün ile ilgili kaynaklar için tıklayınız.

Birincil fonksiyon

Dijital çıkış kontrolü için RS485 üzerinden Modbus RTU protokolü komutlarını göndererek dijital girişin okunmasını destekler.

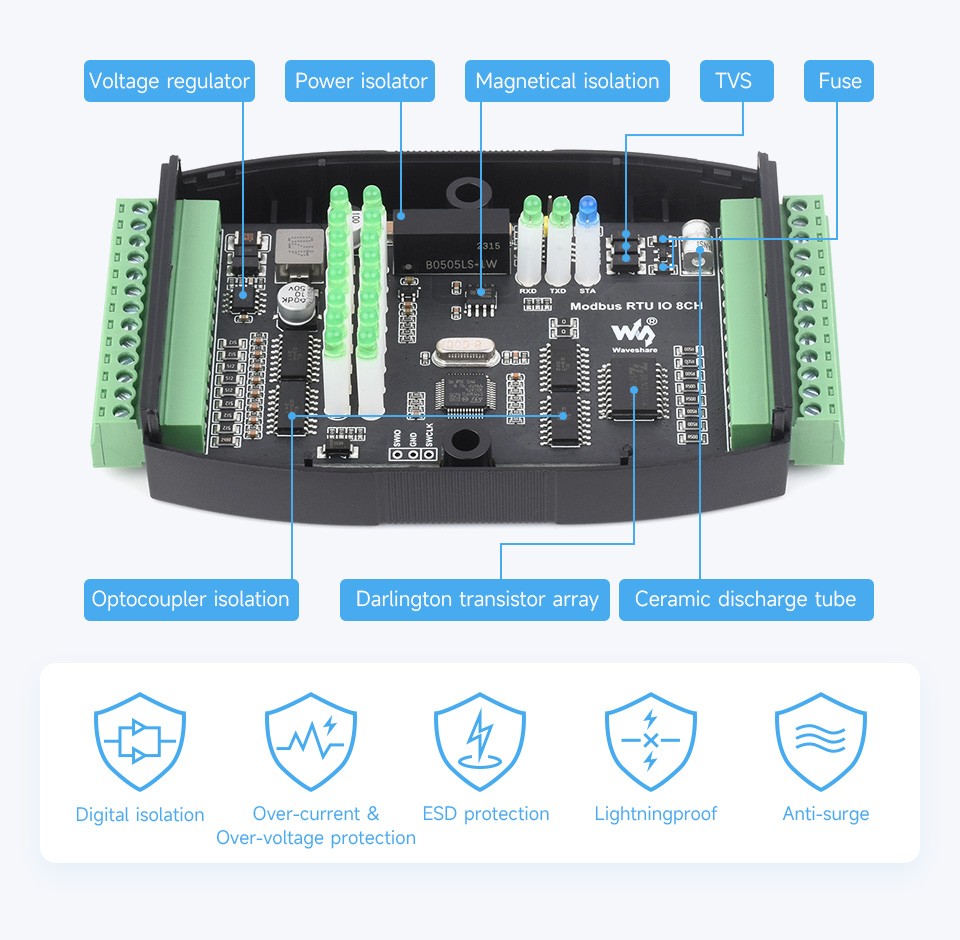

Endüstriyel Sınıf İzole Koruma

RS485 iletişimi için yerleşik güç ve sinyal çift izolasyonu, kararlı izolasyon voltajı sağlar, yüksek güvenilirliğe ve güçlü anti-parazit performansına sahiptir. Dahili TVS (geçici voltaj bastırma tüpü), devredeki aşırı gerilim ve geçici tepe voltajını, yıldırımdan korunma ve ESD korumasını etkili bir şekilde bastırabilir. Sabit akım ve voltaj çıkışı sağlamak için yerleşik sıfırlanabilir sigorta ve koruma diyotu, aşırı akım ve aşırı voltaja dayanıklılık sağlar, darbeye dayanıklılık performansını artırır, yüksek gereksinimli endüstriyel ortamlar için uygundur.
