NeoPixel FeatherWing - 4x8 RGB LED Eklentisi

NeoPixel FeatherWing -  4x8 RGB LED Eklentisi

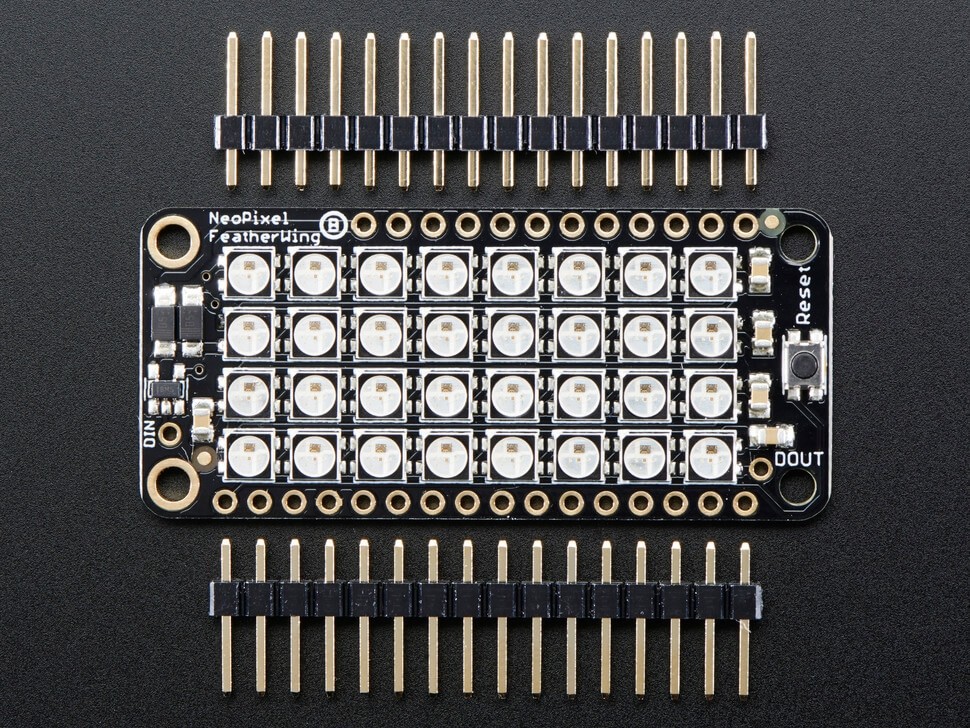

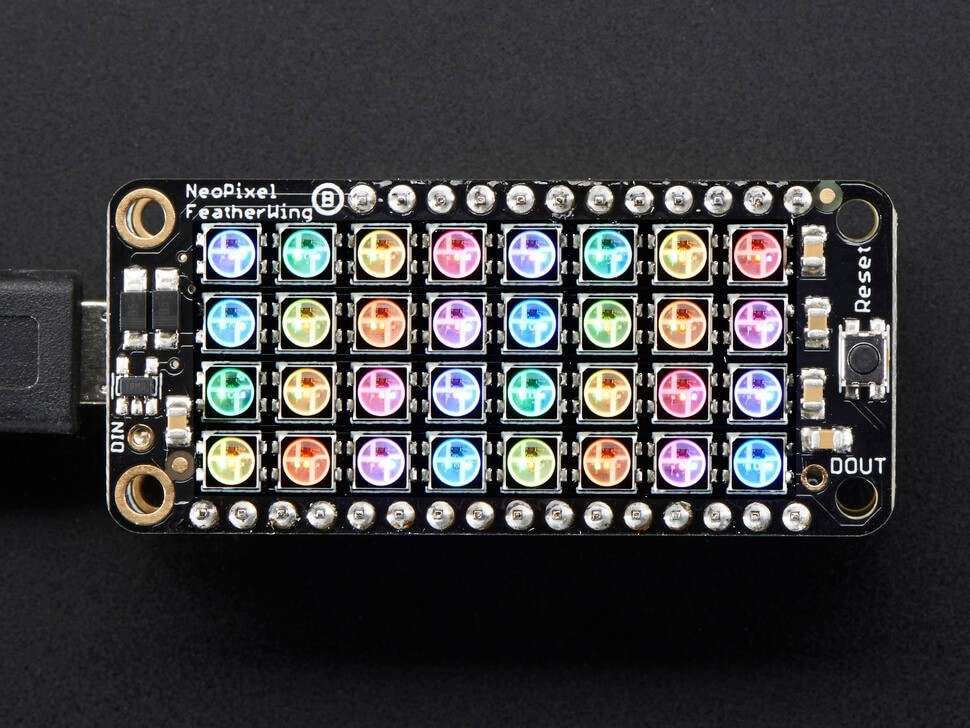

Bu 32 yapılandırılabilir göz kamaştırıcı RGB LED'e bakmadan önce güneş gözlüklerinizi takın. 4x8 matriste düzenlenen her piksel ayrı ayrı adreslenebilir. Tüm LED'leri kontrol etmek için sadece bir pin gereklidir. Altta, bir Tüy üzerindeki I/O pinlerinden herhangi birine DIN hattı için jumper'larımız var.  Tüylerimizin herhangi biri/tümü ile çalışır! Varsayılan jumper izini kesebilir ve istediğiniz pini kullanabilirsiniz. (Özellikle, Feather Huzzah ESP8266 için varsayılan pin taşınmalıdır, pin #15'i deneyin!) 30 pikselden fazlasını kontrol etmeyi zorlaştıran NeoPixel zamanlama sorunu nedeniyle şu anda ESP32 Feather ile birlikte çalışır ancak önerilmez.

Kolay başlamak yapmak için, LED'ler, varsayılan olarak gelen güçlendiriliyor ya hangisi daha yüksekse USB güç hattı veya Pil enerji hattına. İkisi arasında geçiş yapmak için iki Schottky diyot kullanılır. Bu güç düzenlemesi, 1 Amp'lik sabit akım çekişini ve belki 2A tepe noktasını işleyebilir, bu nedenle bir el feneri yapmak için iyi bir yol değildir. Renkli efektler için daha iyidir.

Bir seviye yukarı kaydırıcı, Feather'ın 3.3V mantığını güç hattı voltajına dönüştürür. Diyelim ki, DAHA FAZLA göz kırpmaya ihtiyacınız varsa, bunları birlikte zincirleyebilirsiniz. İkinci Kanat için, DIN bağlantısını birinci Kanadın DOUT'una bağlayın. Ayrıca bir topraklama pimini birbirine bağlayın ve güç kaynağını çok fazla yüklememek için bağımsız bir 5V besleme ile güç verin.

Dokümanlar

• Pinout'lar, kullanım ve daha fazlası için eğiticimize göz atın!
• Ayrıntılı NeoPixel Uberguide'ımız, NeoPixel'leri herhangi bir şekil ve boyutta kullanmak için ihtiyacınız olan her şeye sahiptir. Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due ve Arduino Mega/ADK için kullanıma hazır kitaplık ve örnek kod dahil (tüm sürümler)
• Ürün eğitiminde şematik, EagleCAD PCB dosyaları ve Fritzing mevcuttur
