CM5 İçin Mini Base Board ( B )

Raspberry Pi Compute Module 5 Geliştirme Kartı (CM5 Breakout Board) – M.2 NVMe, Dual HDMI, USB 3.0

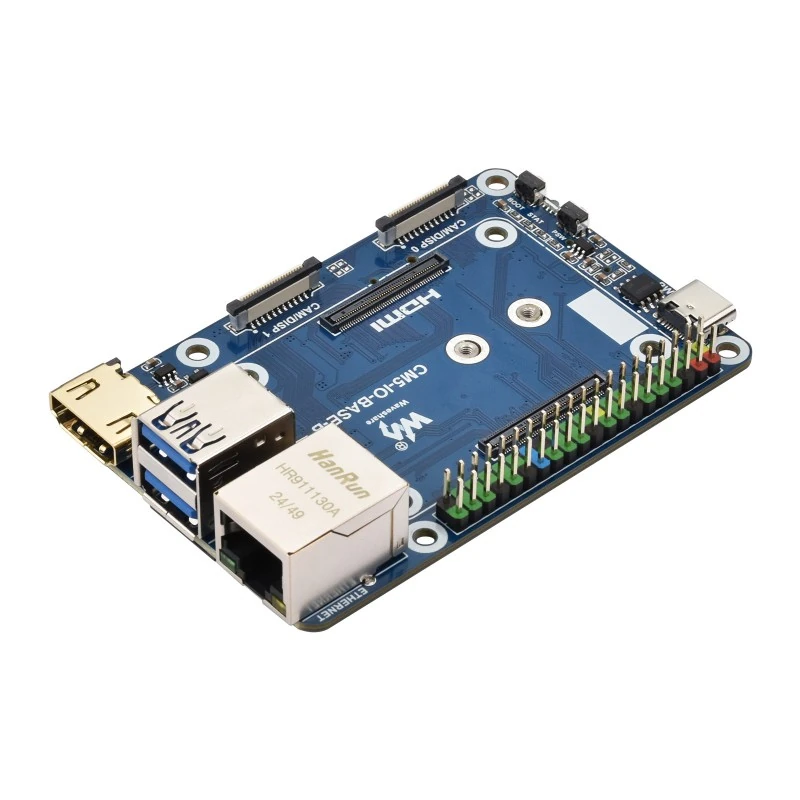

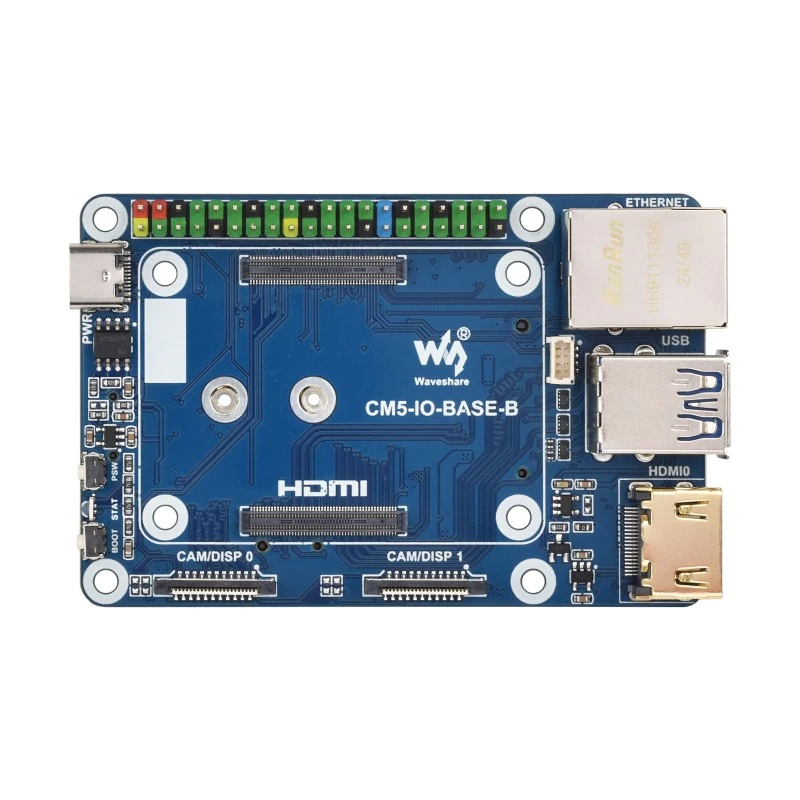

Raspberry Pi Compute Module 5 (CM5) Breakout Board, CM5’i geliştirme, proje üretimi veya masaüstü bilgisayar olarak kullanmak isteyenler için tasarlanmış kapsamlı bir genişletme (base) kartıdır. Sık kullanılan tüm arayüzleri dışarıya çıkararak CM5 tabanlı projelerde hızlı, esnek ve profesyonel bir kullanım sunar.

Kart üzerinde tam boy HDMI çıkışı (ikinci HDMI FFC üzerinden), Gigabit Ethernet, 2 adet USB 3.0, USB 2.0 FFC bağlantısı, USB Type-C güç ve programlama girişi ve MicroSD kart yuvası yer almaktadır. Bu sayede hem geliştirme hem de günlük kullanım senaryoları için eksiksiz bir donanım altyapısı sağlar.

Gelişmiş özellikler arasında çift MIPI CSI/DSI arayüzü, PCIe tabanlı M.2 NVMe (M-Key) yuvası (2230 / 2242 SSD uyumlu), RTC pil yuvası, 4-pin fan konnektörü, Power ve BOOT butonları ile çift renkli durum LED’i bulunur.

İleri seviye kullanıcılar için kart üzerinde CAT24C32 EEPROM ve ATSHA204 donanımsal şifreleme çipi yer almakta olup, her ikisi de I2C üzerinden haberleşmektedir. Tüm bu özellikler, Raspberry Pi form faktörüne yakın kompakt Pi tarzı tasarım üzerinde sunulmuştur.

Samm Market güvencesiyle sunulan bu CM5 geliştirme kartı; uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla Raspberry Pi Compute Module 5 projeleri için güçlü ve uzun ömürlü bir çözümdür.

Not: Compute Module 5 (CM5) ve aksesuarlar pakete dahil değildir.

Öne Çıkan Özellikler

• Raspberry Pi Compute Module 5 uyumlu tasarım

• PCIe M.2 M-Key yuvası (2230 / 2242 NVMe SSD desteği)

• Çift HDMI çıkışı (1× tam boy, 1× FFC üzerinden)

• Gigabit Ethernet RJ45

• 2 × USB 3.0 port

• USB Type-C ile güç ve programlama

• MicroSD kart yuvası (CM5 Lite modeller için)

• Çift MIPI CSI / DSI kamera ve ekran arayüzü

• RTC pil yuvası ve 4-pin fan header

• Power & BOOT butonları

• Çift renkli durum LED’i

• Dahili EEPROM ve donanımsal şifreleme çipi

• Kompakt Raspberry Pi form faktörü
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

• CM5 Soketi: Tüm Raspberry Pi Compute Module 5 varyantları ile uyumlu

• Ağ: Gigabit Ethernet RJ45

• PCIe: M.2 M-Key (2230 / 2242)

• GPIO: Raspberry Pi uyumlu 40-pin GPIO header

• USB:

• USB 3.2 Gen1 Type-A × 2

• USB 2.0 × 2 (6-pin 1.0 mm FFC konnektör)

• MIPI:

• 4-lane MIPI × 2 (22-pin 0.5 mm FFC)

• Video:

• HDMI × 2 (1× port, 1× FFC), çift 4K görüntü desteği

• Depolama:

• TF (MicroSD) kart yuvası – CM5 Lite (eMMC’siz) modeller için

• Fan Konnektörü:

• 5V, 4-pin JST-SH PWM

• Ek Donanımlar:

• Dahili EEPROM

• Donanımsal şifreleme çipi (ATSHA204)

• Güç Girişi: DC 5V 5A

• Boyutlar:

• Base board: 85 × 56 mm

• Metal kasa ile: 90 × 68 mm

Raspberry Pi Compute Module 5 tabanlı projelerinizde masaüstü seviyesinde bağlantı, depolama ve genişletme imkânı arıyorsanız, CM5 Breakout Geliştirme Kartı, Samm Market’in sunduğu profesyonel ve yüksek performanslı çözümler arasında öne çıkmaktadır.
