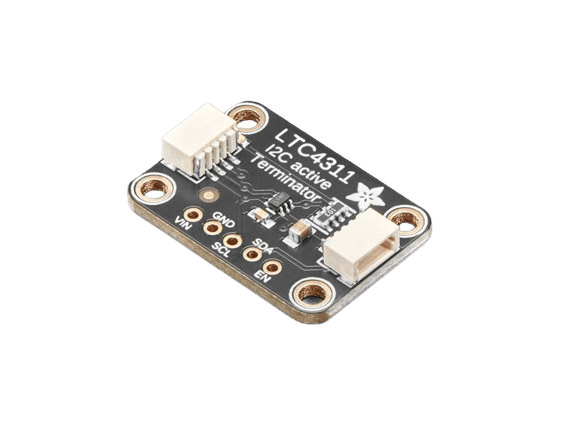

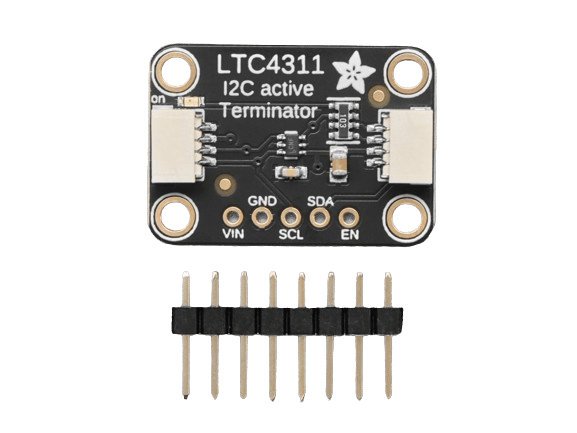

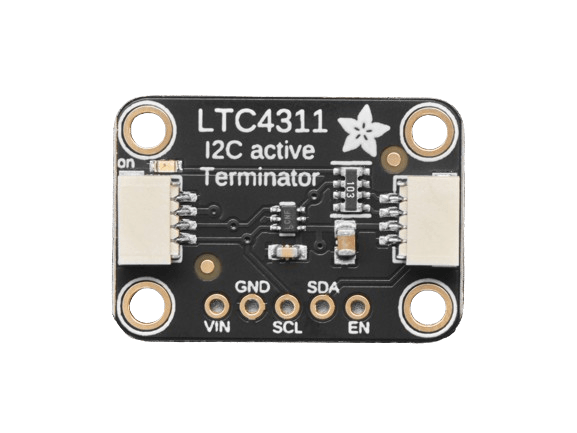

Adafruit LTC4311 I2C Genişletici / Aktif Sonlandırıcı - STEMMA QT / Qwiic

Adafruit LTC4311 I2C Genişletici / Aktif Sonlandırıcı - STEMMA QT / Qwiic

I2C, Entegre Devreler Arası iletişim anlamına gelir; PCB veya alt montaj üzerindeki kısa mesafeler anlamına gelir. Ama biz mühendisiz ve teknolojinin sınırlarını zorlamayı seviyoruz, değil mi? Öyleyse neden I2C'yi bir metre uzunluğunda, hatta daha uzun bir kablo üzerinden çalıştırmayı denemiyorsunuz? Bunu yapmayı denerseniz, kablo uzunluğunun I2C'de kullanılan açık drenaj çekmelerini yavaşlatan kapasitans ve direnç eklediğini ve 100KHz+ saat hızlarını kullanmayı zorlaştırdığını hemen göreceksiniz. I2C saatinizi 1 KHz'e yavaşlatmayı deneyebilirsiniz... veya buna benzer bir Adafruit LTC4311 aktif sonlandırıcı kullanabilirsiniz!

Bu kartı kullanmak kolaydır: onu zincirin başlangıcında I2C veriyolunuza bağlayın (çok uzun bir kablonuz yoksa zincirin sonunda da deneyebilirsiniz). Çipe güç verildiğinde ve etkinleştirildiğinde SCL ve SDA hatlarını izleyecektir. Bunların I2C dirençleri aracılığıyla yukarı çekildiğini gördüğünde, üst güç rayına bir destek sağlamak için etkinleşecek ve bir miktar akımı boşaltacaktır.

Artık dirençlerle ve uzun kablolarla uğraşmanıza gerek kalmadan çok daha hızlı veri hızlarına ulaşabilirsiniz. 400 KHz OLED'i 3 metrelik telefon kablosu üzerinden kolaylıkla çalıştırdık. Hatta 100KHz'lik bir sinyalle, bir BME680'i 100 feet Ethernet üzerinden (yaklaşık 3000pF gidiş-dönüş!) çalıştırdık ve bir OLED'in sensör ayrıntılarını göstermesini sağladık.

1,6V ile 5,5V arasında herhangi bir veri yolu voltajıyla ve 4000pF'ye kadar kablolarla 400 KHz'e kadar SCL hızında çalışır. Özel bir ürün yazılımı, yazılım veya yapılandırma gerekmez. Güç, topraklama, SCL ve SDA konnektörlerini otobüsünüze takın ve yükselme zamanlarınızın sihirli bir şekilde testere dişlerini kare dalgalara dönüştürmesini izleyin.

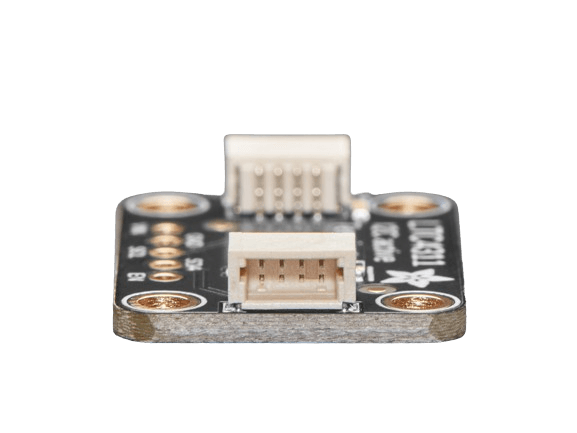

Hızlı ilerlemenizi sağlamak için STEMMA QT form faktöründe özel yapım bir PCB geliştirerek arayüz oluşturmayı kolaylaştırdık. Her iki taraftaki STEMMA QT konnektörleri SparkFun Qwiic I2C konnektörleriyle uyumludur. Bu, geliştirme kartınız ile LTC4311 arasında lehimsiz bağlantılar kurmanıza veya uyumlu bir kablo kullanarak bunu çok çeşitli diğer sensörler ve aksesuarlarla zincirlemenize olanak tanır. QT Kablosu dahil değildir ancak mağazamızda çeşitlerimiz mevcuttur.

Teknik detaylar

• LTC4311 Özellikleri ve Spesifikasyonları
• I2C Veri Yolu Yükselme Süresi Geçişini İyileştirir
• I2C Veri Yolu Üzerindeki Birden Fazla Cihazla Veri Bütünlüğünü Sağlar.
• Geniş Besleme Gerilimi Aralığı: 1,6V ila 5,5V
• Düşük Durum Gürültü Marjını İyileştirir
• 400kHz'e kadar Çalışma
• Düşük Güç Bekleme Modunu Otomatik Algıla
• Düşük (<5μA) Besleme Akımının Kapatılması
• Devre Dışı Bırakıldığında veya Kapatıldığında Bus Yüklenmiyor
• Güçlü Dönüş Sınırlı Çekme Akımı
• ±8kV İnsan Vücudu Modeli ESD Sağlamlığı
