Gelince Haber VerBreakout, düğmeye basılarak tetiklenen bir kilitleme analog devresi kullanır. Açmak için bir kez basın, ardından kapatmak için tekrar basın. Devre, IN pinini OUT pinine bağlamak ve bağlantısını kesmek için bir 3A P-FET kullanır . 3V'den 14VDC'ye ve 3A'ya kadar harika çalışıyor (FET sürekli 3A çekişte biraz kızarsa da) ancak sadece 0,5uA durgun akım çekişine sahip.

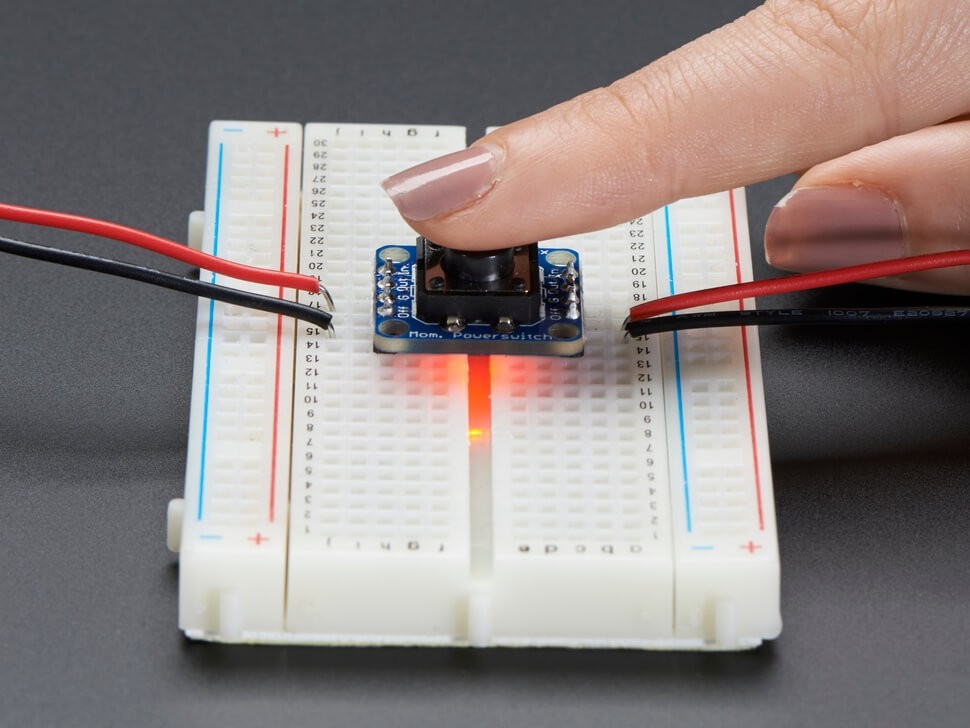

Kullanımı kolaydır: güç kaynağını Toprak ve GİRİŞ'e, ardından yükü Topraktan ÇIKIŞ'a bağlayın. İyi çalışan 12 mm'lik bir dokunsal anahtar ekledik, ancak kendi anahtarınızda da lehimleyebilirsiniz. Açık ve kapalı arasında geçiş yapmak için düğmeye basın (veya düğme pimlerini kısa devre yapın). Etkin olduğunda yerleşik bir kırmızı LED yanar, böylece çalıştığını bilirsiniz. Düğmeye basılsa bile yükü kapatmak ve/veya kapalı tutmak için kullanabileceğiniz dördüncü bir KILL pimi vardır . 1 veya daha fazla volt uygulandığında FET'i anında kapatacaktır. Bu, projenizin kendini kapatmasını sağlar.

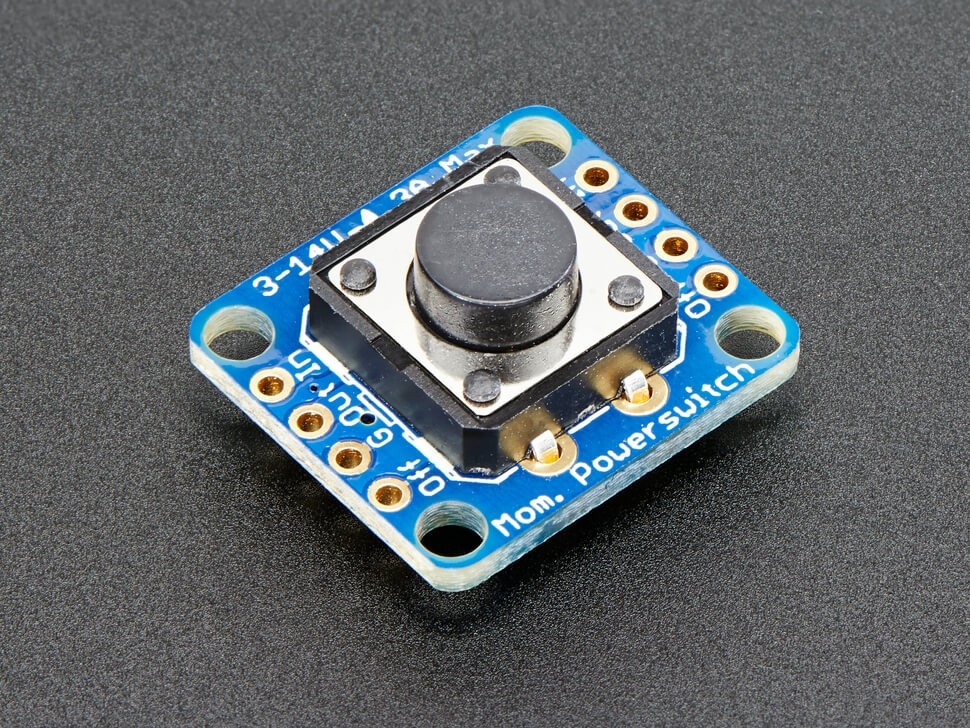

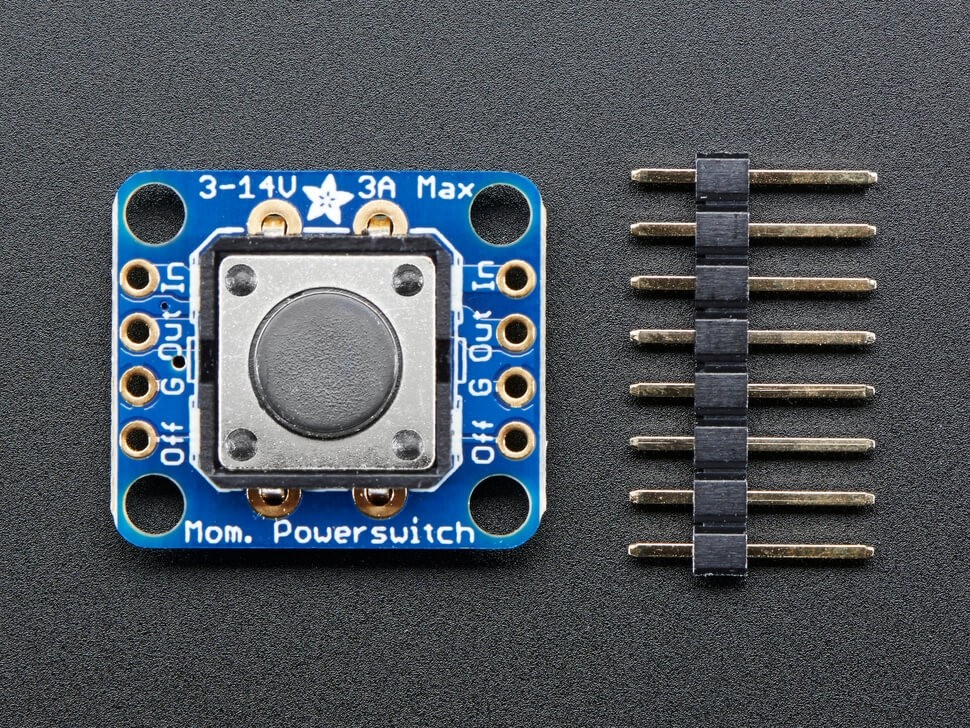

Dört montaj deliği, 12 mm dokunsal düğme ve bir breadboard'a takmak için tahtaya lehimleyebileceğiniz yaklaşık 0,1" erkek başlık içeren, monte edilmiş ve test edilmiş bir breadboard dostu koparma panosu ile birlikte gelir.
Güç anahtarı, projenize giden gücü kontrol etmenin zarif bir yoludur, ancak akılda tutulması gereken bazı şeyler vardır: geçiş FET olduğundan, bu yalnızca 3-14V DC voltajlar içindir. Bu mekanik bir anahtar değildir, bu nedenle hava boşluğu izolasyonu yoktur. FET geçişinde bir 'vücut diyotu' vardır, bu nedenle yükün üzerinde giriş voltajından daha yüksek bir voltaj varsa, akım girişe geri akacaktır.
Adafruit Basmalı Güç Anahtarı Breakout ürününü Adafruit kategorisinden uygun fiyat, aynı gün kargo ve hızlı teslimat avantajıyla SAMM Market’ten hemen sipariş verebilirsiniz.
