8 Kanallı ESP32-S3 Endüstriyel WiFi Röle Modülü ( PoE Destekli )

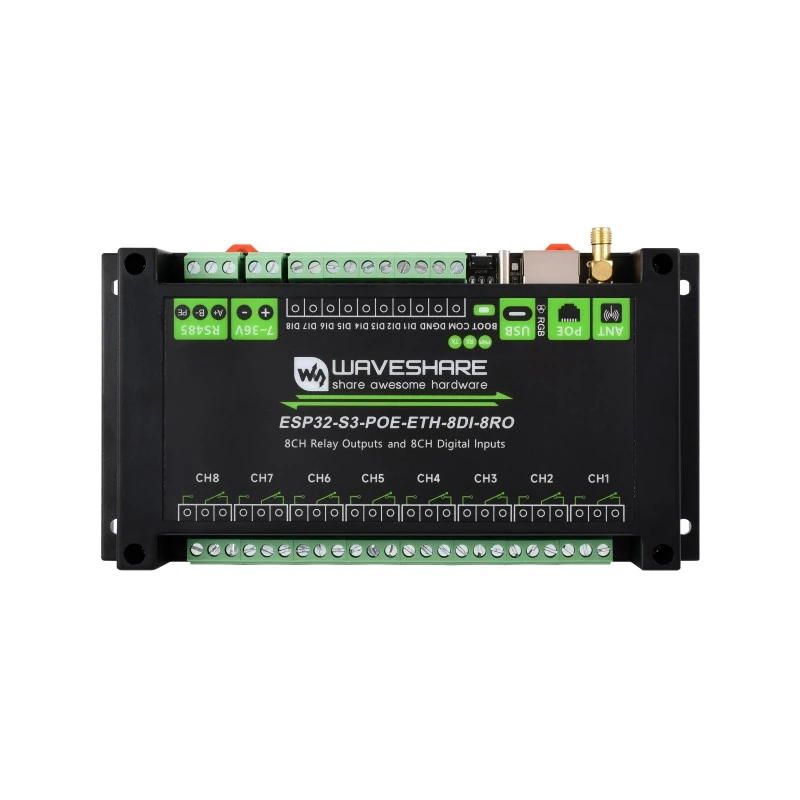

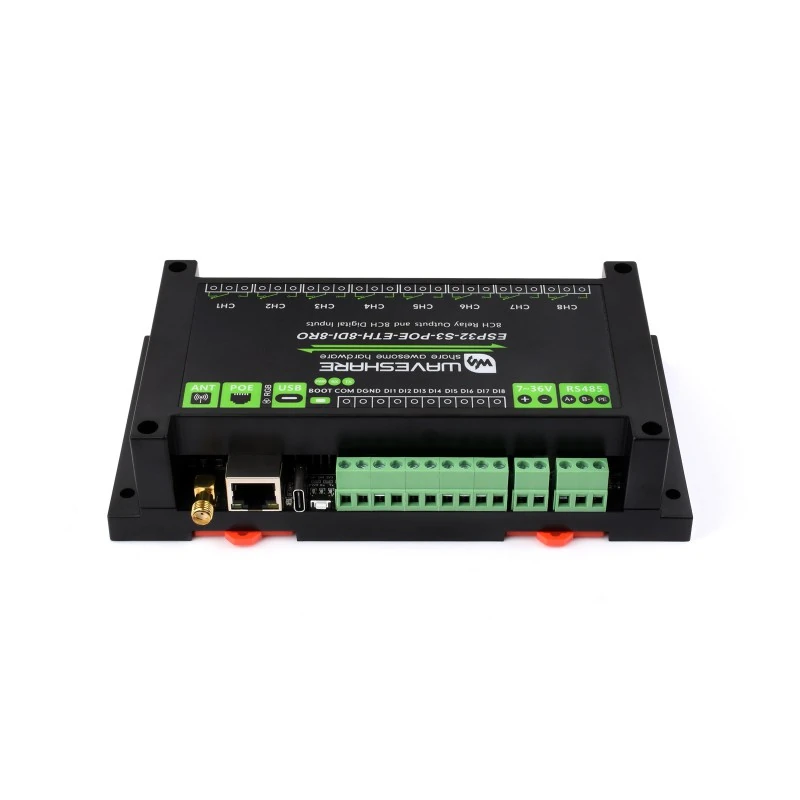

Waveshare Industrial ESP32-S3 WiFi Röle Modülü – ETH 8DI 8RO RS485 Endüstriyel Kontrol Kartı

Samm Market güvencesiyle sunulan Waveshare Industrial ESP32-S3 WiFi Relay ETH 8DI 8RO Module RS485, endüstriyel otomasyon, akıllı ev sistemleri, IoT uygulamaları ve profesyonel kontrol projeleri için geliştirilmiş yüksek performanslı bir endüstriyel röle kontrol kartıdır.

ESP32-S3 çift çekirdekli işlemci ile donatılan bu gelişmiş kontrol modülü; Wi-Fi, Bluetooth LE ve stabil 10/100Mbps Ethernet bağlantısını tek kart üzerinde sunar. 8 adet optik izolasyonlu dijital giriş ve 8 adet yüksek güçlü röle çıkışı sayesinde endüstriyel ekipmanlar, akıllı cihazlar ve otomasyon sistemleri doğrudan kontrol edilebilir.

Her röle çıkışı maksimum 10A yük desteği sunarken, optokuplör izolasyonu sayesinde yüksek voltaj kaynaklı parazitlere karşı gelişmiş koruma sağlar. RS485 ve CAN haberleşme desteği sayesinde Modbus cihazları, sensörler ve endüstriyel kontrol sistemleri ile güvenilir veri iletişimi gerçekleştirilebilir.

W5500 Ethernet çipi üzerinden 10/100Mbps ağ bağlantısı sunan modül, isteğe bağlı IEEE 802.3af PoE desteği ile Ethernet kablosu üzerinden hem enerji hem veri aktarımına imkan tanır.

DIN ray uyumlu ABS muhafaza yapısı sayesinde pano sistemleri ve endüstriyel kabinler için güvenli ve kolay montaj imkanı sağlar.

Samm Market avantajlarıyla; uygun fiyat, kaliteli ürün ve ürün garantisi ile güvenle satın alabilirsiniz.

Öne Çıkan Özellikler

• ESP32-S3 çift çekirdekli endüstriyel kontrol modülü
• Wi-Fi ve Bluetooth LE desteği
• 10/100Mbps Ethernet bağlantısı
• 8 kanal dijital giriş (8DI)
• 8 kanal röle çıkışı (8RO)
• RS485 ve CAN haberleşme desteği
• Modbus uyumluluğu
• Optokuplör izolasyonu
• PoE desteği (opsiyonel model)
• 7~36V geniş giriş voltaj desteği
• USB Type-C bağlantısı
• RTC zamanlayıcı desteği
• TF kart desteği
• DIN ray montaj uyumluluğu
• Endüstriyel otomasyon uygulamaları için ideal yapı
• Üretici kaynakları için tıklayınız.

Teknik Özellikler

Mikrodenetleyici

• İşlemci: ESP32-S3
• Modül: ESP32-S3-WROOM-1U-N16R8
• Çekirdek Yapısı: Xtensa 32-bit LX7 Dual-Core
• Çalışma Frekansı: 240MHz

Kablosuz Haberleşme

• 2.4GHz Wi-Fi (802.11 b/g/n)
• Bluetooth 5
• BLE desteği

USB Özellikleri

• Bağlantı Tipi: USB Type-C
• Güç Girişi: 5V
• Desteklenen Fonksiyonlar:
• Güç besleme
• USB haberleşme
• Firmware yükleme
• Debug işlemleri

İzole Haberleşme Arayüzleri

RS485 / CAN Interface

• Haberleşme Türü:
• RS485
• CAN
• Bağlantı Tipi: Screw Terminal
• Otomatik yön kontrolü
• Dahili TVS diyot koruması
• Surge protection desteği
• ESD koruması
• Dahili 120R terminasyon direnci
• Jumper ile aktif edilebilir yapı

Ethernet Özellikleri

• Ethernet Çipi: W5500
• Ağ Hızı: 10/100Mbps
• SPI tabanlı Ethernet genişletme
• PoE Ethernet port desteği
• IEEE 802.3af uyumluluğu (PoE versiyonlarında)

Dijital Giriş Özellikleri

• Kanal Sayısı: 8
• Giriş Voltajı: 5V~36V
• Desteklenen Giriş Tipleri:
• Passive Input
• Active Input
• NPN
• PNP
• İzolasyon:
• Bi-directional optocoupler isolation

Röle Özellikleri

• Kanal Sayısı: 8 Röle
• Kontak Yapısı: 1NO 1NC
• Maksimum Yük:
• ≤10A 250V AC
• ≤10A 30V DC
• İzolasyon:
• Optocoupler isolatio

LED Göstergeler

RGB LED

• Programlanabilir RGB durum göstergesi

PWR LED

• Kırmızı güç göstergesi

TXD LED

• RS485/CAN veri gönderim göstergesi

RXD LED

• Veri alma göstergesi

Güç Özellikleri

Screw Terminal Güç Girişi

• Giriş Voltajı: 7~36V DC

Güç Koruması

• Dahili güç izolasyonu
• Stabil izole voltaj çıkışı

Ek Donanımlar

• RTC gerçek zaman saati
• TF kart yuvası
• Dahili buzzer
• RGB LED
• Endüstriyel ABS muhafaza

Fiziksel Özellikler

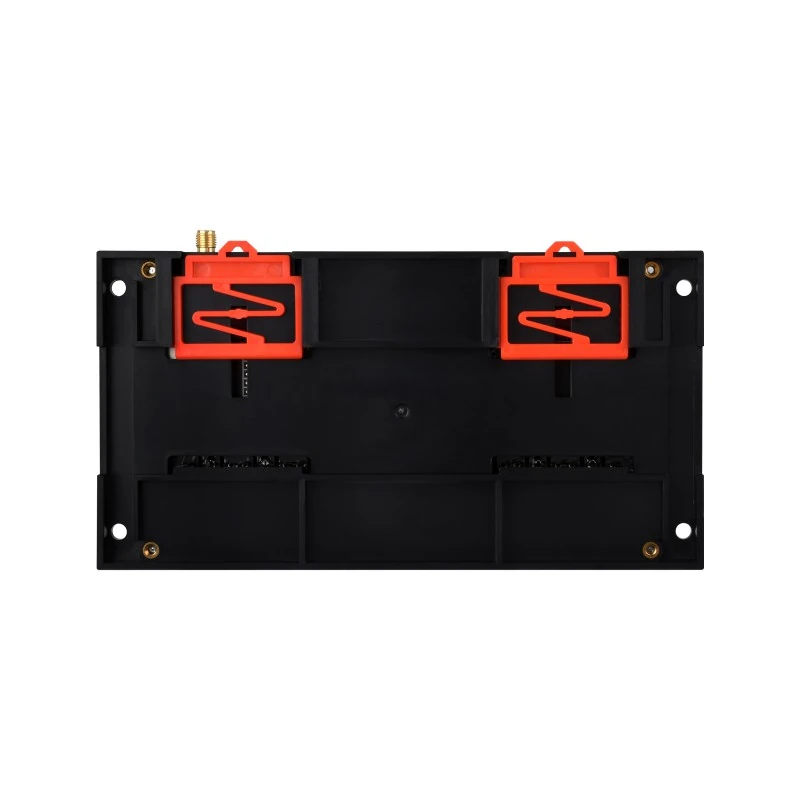

• Muhafaza Tipi: DIN Ray Uyumlu ABS Kasa
• Boyutlar: 175 × 90 × 40 mm

Kullanım Alanları

• Endüstriyel otomasyon sistemleri
• Akıllı fabrika çözümleri
• Modbus haberleşme uygulamaları
• IoT kontrol sistemleri
• Akıllı ev otomasyonu
• Röle kontrol uygulamaları
• Ethernet tabanlı kontrol sistemleri
• Enerji yönetim sistemleri
• Sensör veri toplama sistemleri
• Endüstriyel pano uygulamaları
