SparkFun PIR Breakout - 170uA (EKMC4607112K)

SparkFun PIR Breakout - 170uA (EKMC4607112K)

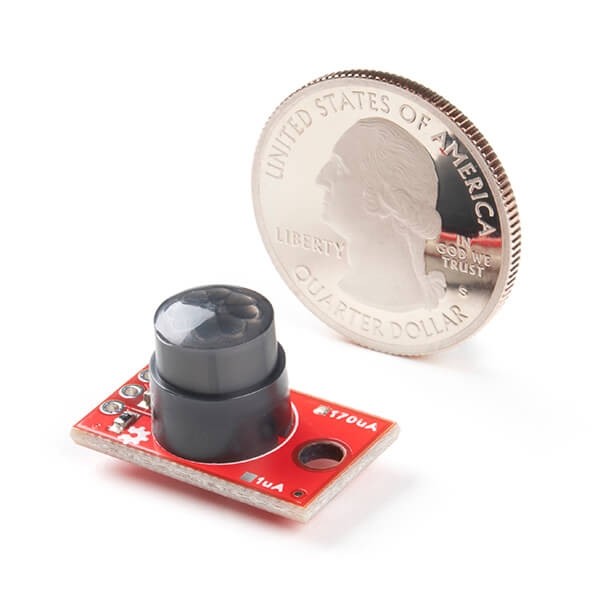

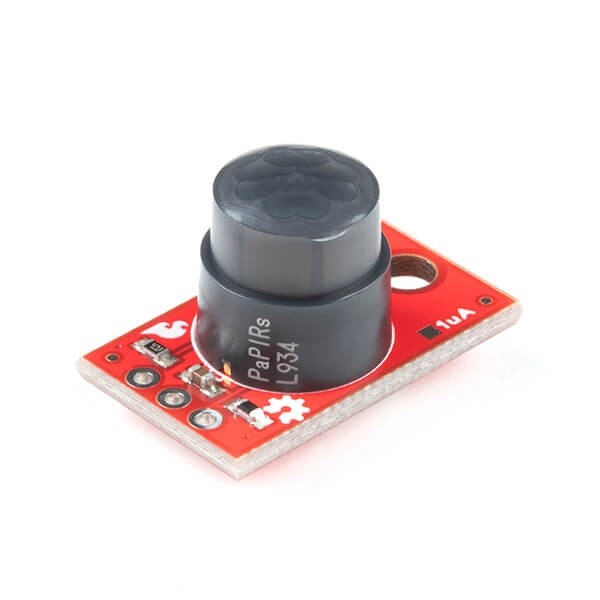

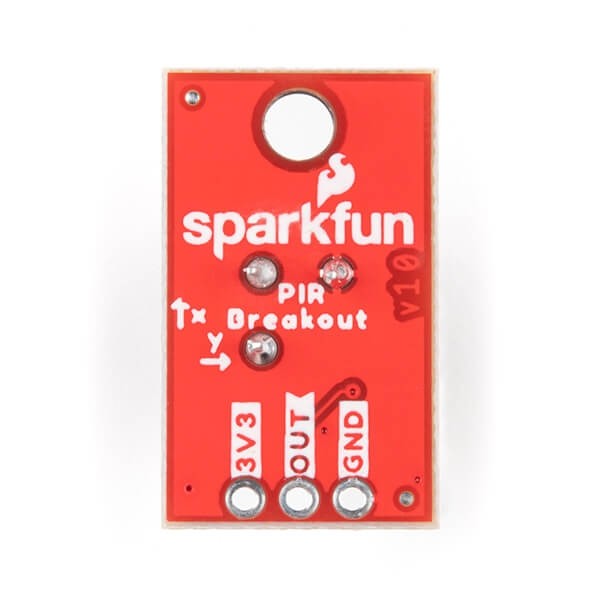

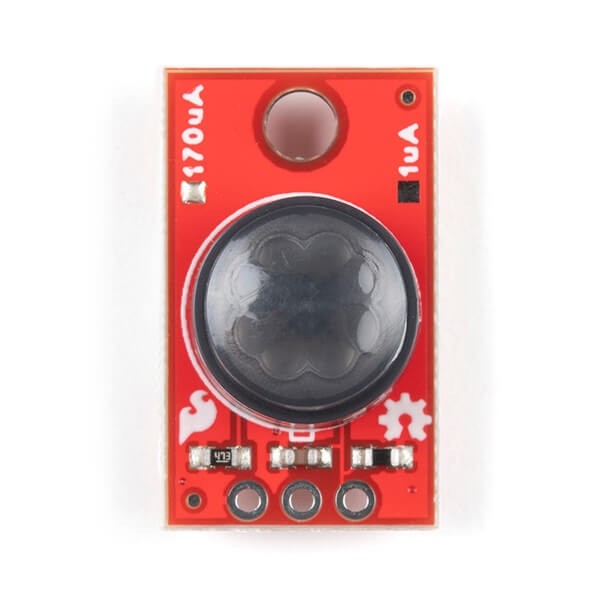

Pasif Kızılötesi (PIR) sensörler, sensörün etrafındaki küçük bir alandaki hareketi algılamak için mükemmeldir. 170μA SparkFun EKMC4607112K PIR koparma Panasonic EKM serisi PIR sensörü ile donatılmış, basit bir kartıdır ^® . EKM serisi PIR sensörleri, sürekli olarak çalışan uygulamalar için hareket algılama seçenekleri sunmak üzere küçük hareketler için optimize edilmiştir.

PIR sensörleri belirli mesafe verilerini döndürmez, bunun yerine görüş alanlarındaki nesnelerden gelen IR ışığını izler ve algılama alanlarında hareket algılandığında sinyallerini etkinleştirerek, hareket olduğunda cihazları otomatik olarak açmak gibi uygulamalar için mükemmel hale getirir. saptanmış. Uygulamalar, enerji tasarrufu için ev ve bina otomasyonu, otomatik açma/kapama aydınlatma kontrolü, güvenlik, cihazlar ve IoT'yi içerir.

Panasonic'in düşük profilli PIR hareket sensörleri (standart 14,4 mm'ye karşı 10.9 mm yükseklik, kısıtlı tasarımlar için yerden tasarruf sağlar), çeşitli algılama bölgeleri oluşturmak için bir lens, kızılötesi olmayan ışığı engellemek için bir optik filtre, piroelektrik algılama elemanları, elektromanyetik kalkandan oluşur. devre ve bir elektrik sinyali almak için bir empedans dönüştürücü. Bu PIR sensörü, 90° x 90° algılama alanı ile 5m algılama mesafesinde 32 bölgede dijital çıkış sunar.

Not: Pasif kızılötesi sensörlerin hassasiyeti çevresel koşullardan etkilenir, bu nedenle temsili koşullar altında bir performans değerlendirme testi önerilir.

ÖZellikleri

• Çalışma Gerilimi: 2.3 - 4.0V
• 170 µA bekleme akımı tüketimi
• Lens çapı - 10.4mm
• Lens Yüksekliği - 10.9mm
• 5m algılama mesafesi
• 90° x 90° (±45°) algılama alanı

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Pano Boyutları
• Bağlantı Kılavuzu
• Panasonic PIR Hareket Sensörleri - Ürün Özeti
• EKMB110711x Teknik özellik sayfası
• GitHub Donanım Deposu
