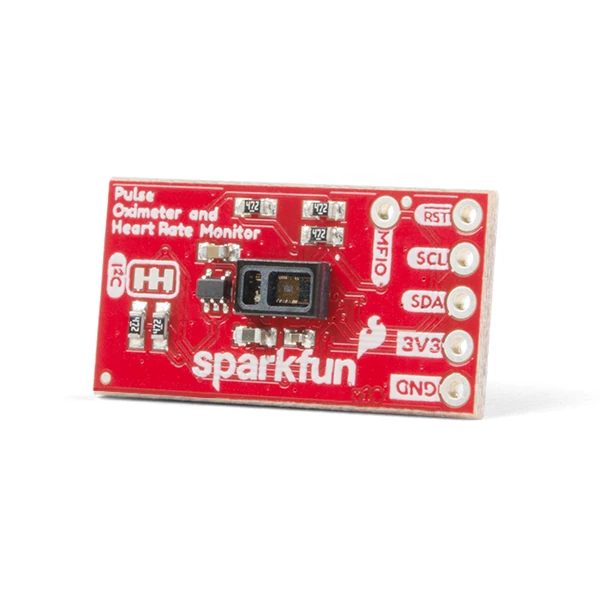

SparkFun Nabız Oksimetresi ve Kalp Atış Hızı Sensörü - MAX30101 ve MAX32664 (Qwiic)

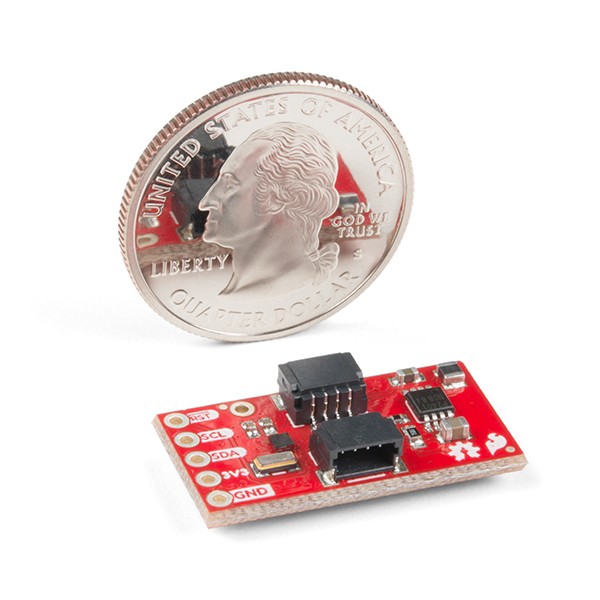

SparkFun Nabız Oksimetresi ve Kalp Atış Hızı Sensörü, Maxim Integrated'in iki çipini kullanan I2C tabanlı bir biyometrik sensördür: MAX32664 Biyometrik Sensör Hub'ı ve MAX30101 Nabız Oksimetrisi ve Kalp Atış Hızı Modülü. İkincisi tüm algılamayı yaparken, ilki tüm algoritmik hesaplamaları, dijital filtrelemeyi, basınç/konum telafisini, gelişmiş R dalgası algılamayı ve otomatik kazanç kontrolünü yöneten inanılmaz derecede küçük ve hızlı bir Cortex M4 işlemcidir. I2C veri hatlarına kolayca bağlanmak için bir Qwiic konektörü sağladık, ancak iki ek hatta daha bağlanmanız gerekecek. Bu kart çok küçüktür, 1 inç x 0,5 inç (25,4 mm x 12,7 mm) ölçülerindedir, bu da herhangi bir ağırlık oluşturmadan parmağınıza güzelce oturacağı anlamına gelir.

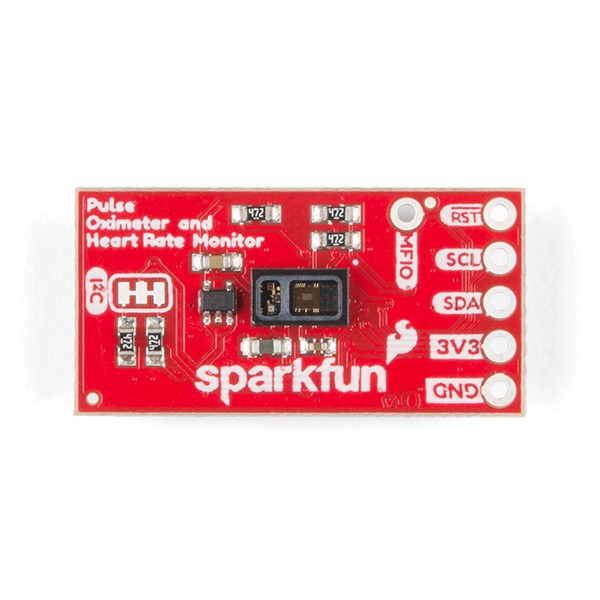

MAX30101, ışığı parmağınızın deri altı tabakasındaki atardamarlardan ve atardamarlardan yansıtmak için dahili LED'lerini kullanarak ve fotodetektörleriyle ne kadar ışık emildiğini algılayarak tüm algılamayı yapar. Bu fotopletismografi olarak bilinir. Bu veriler, kalp atış hızını ve kan oksijen doygunluğunu (SpO2) belirlemek için algoritmalarını uygulayan MAX32664'e aktarılır ve analiz edilir. SpO2 sonuçları, oksijenle doymuş hemoglobin yüzdesi olarak rapor edilir. Ayrıca, sensörün raporlamaya olan güveni ve kullanışlı bir parmak algılama veri noktası gibi yararlı bilgiler de sağlar. Sensörden en iyi şekilde yararlanmak için olası tüm konfigürasyonları ayarlamayı kolaylaştırmak için bir Arduino Kitaplığı yazdık.

Özellikler

SparkFun Nabız Oksimetresi ve Nabız Sensörü

•  * MAX30101 ve MAX32664 sensör ve sensör göbeği

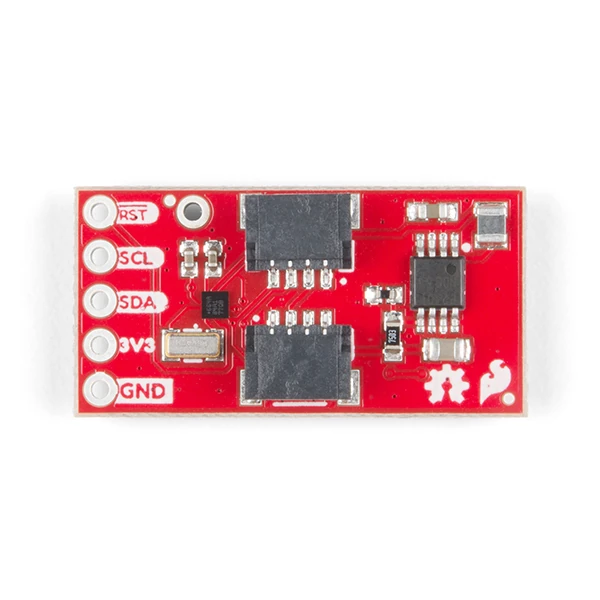

•  * Güç ve I2C arabirimi için Qwiic konektörleri
•  * I2C Adresi: 0x55
•  * MAX30101 - Nabız Oksimetresi ve Kalp Atış Hızı Sensörü

LED Yansıtıcı Çözümde Kalp Atış Hızı Monitörü ve Nabız Oksimetre Sensörü

•  * Optimal, Sağlam Performans için Entegre Kapak Camı
•  * Mobil Cihazlar İçin Ultra Düşük Güçte Çalışma
•  * Hızlı Veri Çıkış Yeteneği
•  * Sağlam Hareket Artefakt Direnci
•  * MAX32664 - Ultra Düşük Güçlü Biyometrik Sensör Hub'ı

Biyometrik Sensör Merkezi Çözümü

•  * Parmak Tabanlı Algoritmalar Nabız Nabzını ve Nabız Kan Oksijenasyon Doygunluğunu (SpO2) Ölçer
•  * Hem Ham hem de işlenmiş veriler mevcuttur
•  * Temel Çevresel karışım, boyutu ve performansı optimize eder
