SparkFun GPS Breakout - NEO-M9N, Çip Anteni (Qwiic)

SparkFun GPS Breakout - NEO-M9N, Çip Anteni (Qwiic)

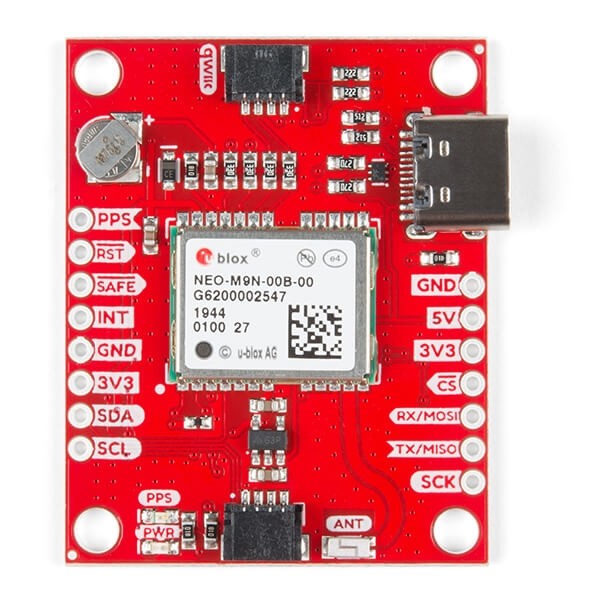

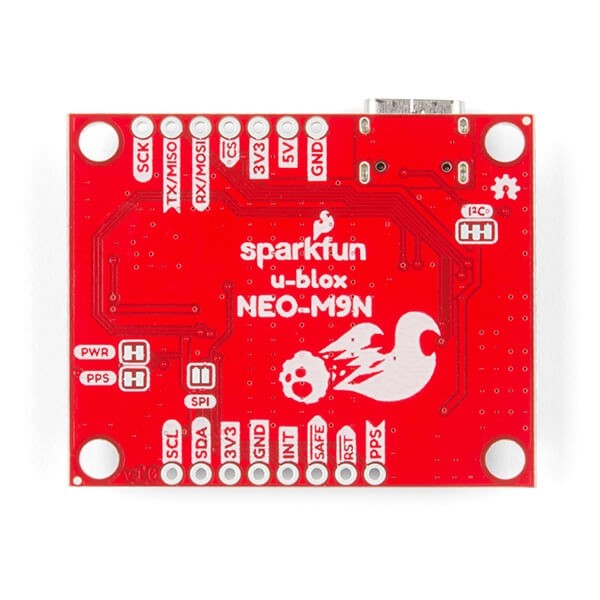

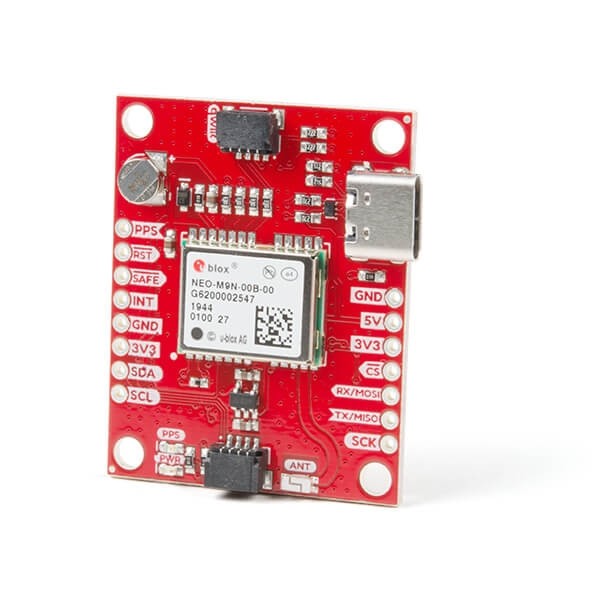

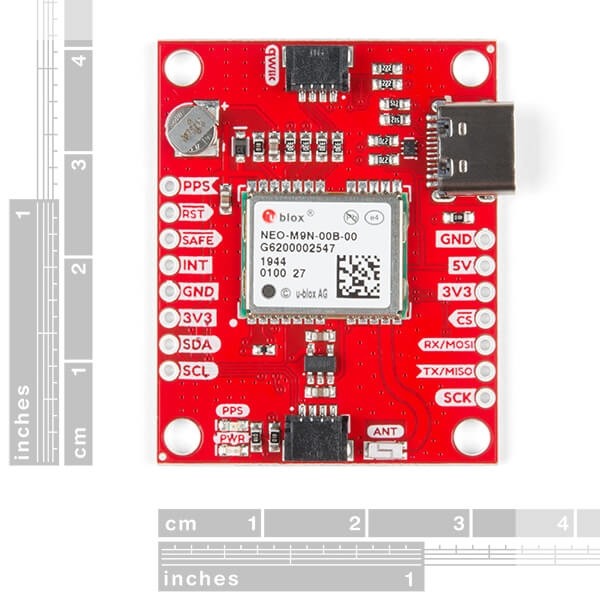

Yerleşik çip antenli SparkFun NEO-M9N GPS Breakout, aynı derecede etkileyici yapılandırma seçeneklerine sahip yüksek kaliteli bir GPS kartıdır. NEO-M9N modülü, 92 kanallı bir u-blox M9 motorlu GNSS alıcısıdır, yani GPS, GLONASS, Galileo ve BeiDou takımyıldızlarından ~1.5 metre doğrulukla sinyal alabilir. Bu koparma, dört GNSS'nin eşzamanlı alımını destekler, zorlu koşullarda konum doğruluğunu en üst düzeye çıkarır, hassasiyeti artırır ve kilitleme süresini azaltır ve yerleşik şarj edilebilir pil sayesinde, GPS'in saniyeler içinde sıcak kilitlenmesini sağlayan yedek güce sahip olursunuz! Ek olarak, bu u-blox alıcısı I2C'yi desteklerC (u-blox buna Görüntü Veri Kanalı adını verir), bu da onu Qwiic uyumluluğu için mükemmel hale getirir, böylece değerli UART bağlantı noktalarımızı kullanmak zorunda kalmazız. Kullanışlı Qwiic sistemimizi kullanarak, sisteminizin geri kalanına bağlamak için lehimleme gerekmez. Bununla birlikte, bir breadboard kullanmayı tercih etmeniz durumunda yine de 0.1" aralıklı pinleri ayırdık.

NEO-M9N modülü, sıkışma ve yanıltma olaylarını algılar ve bunları ana bilgisayara bildirebilir, böylece sistem bu tür olaylara tepki verebilir. RF yolunda bir LNA (Düşük Gürültülü Amplifikatör) ile birleştirilmiş bir SAW (Yüzey Akustik Dalgası) filtresi, güçlü RF parazitleri altında bile normal çalışmaya izin veren NEO-M9N modülüne entegre edilmiştir.

U-blox tabanlı GPS ürünleri, u-center adı verilen popüler ancak yoğun Windows programı kullanılarak yapılandırılabilir. NEO-M9N'de çok sayıda farklı işlev yapılandırılabilir: baud hızları, güncelleme hızları, coğrafi sınır belirleme, yanıltma algılama, harici kesintiler, SBAS/D-GPS, vb. Bunların tümü SparkFun Arduino Kitaplığı içinde yapılabilir!

SparkFun NEO-M9N GPS Breakout ayrıca NEO-M9N'deki RTC'ye güç sağlayan yerleşik bir şarj edilebilir pil ile donatılmıştır. Bu, ilk düzeltme süresini soğuk başlatmadan (~24sn) sıcak başlatmaya (~2sn) azaltır. Pil, uzun süre güce bağlanmadan RTC ve GNSS yörünge verilerini koruyacaktır.

Özellikleri

• Entegre Çip Anten
• 92-Kanal GNSS Alıcısı
• 1.5m Yatay Doğruluk
• 25Hz Maksimum Güncelleme Hızı (4 eşzamanlı GNSS)
• İlk Düzeltme Süresi:Soğuk: 24s, Sıcak: 2s
• Maksimum Rakım: 80.000m
• Maks G: ≤4
• Maksimum Hız: 500m/s
• Hız Doğruluğu: 0.05m/s
• Yön Doğruluğu: 0.3 derece
• Zaman Darbesi Doğruluğu: 30ns
• 3.3V VCC ve G/Ç
• Mevcut Tüketim: ~31mA İzleme GPS+GLONASS
• Yazılım Yapılandırılabilir
• -Coğrafi sınır
• -Kilometre sayacı
• -Kimlik Sahtekarlığı Algılama
• -Harici Kesinti
• -Pin Kontrolü
• -Düşük Güç Modu
• -Diğerleri!
• UART veya I2C arayüzleri üzerinden NMEA, UBX ve RTCM protokollerini destekler

Dökümanlar

• Ürün Şeması
• Bağlantı kılavuzu
• Datasheet Belgesi
• Github
