SparkFun Görsel Kesici Breakout Kartı - GP1A57HRJ00F

SparkFun Görsel Kesici Breakout Kartı - GP1A57HRJ00F

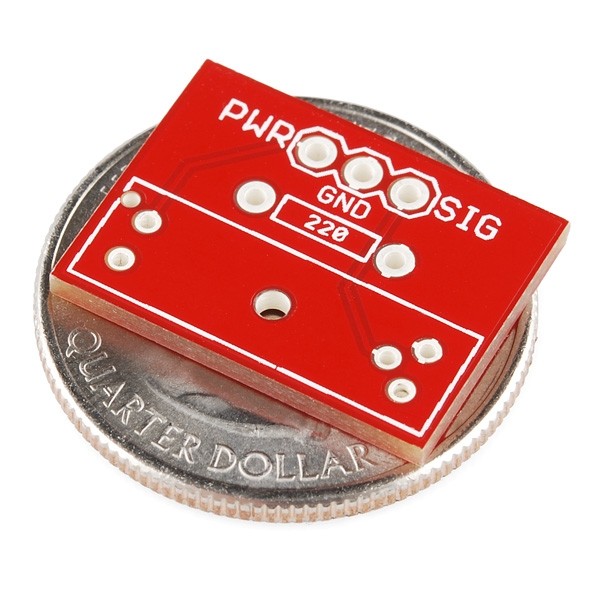

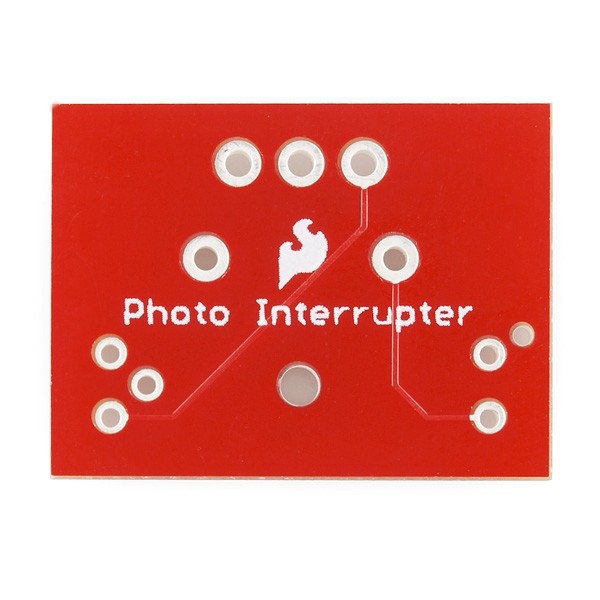

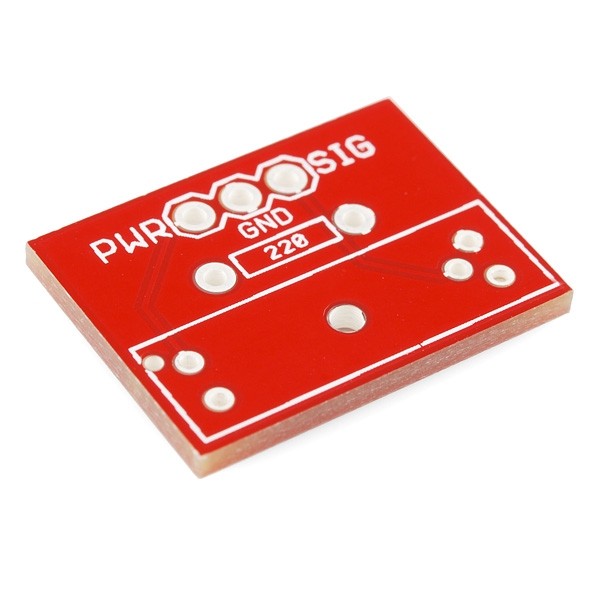

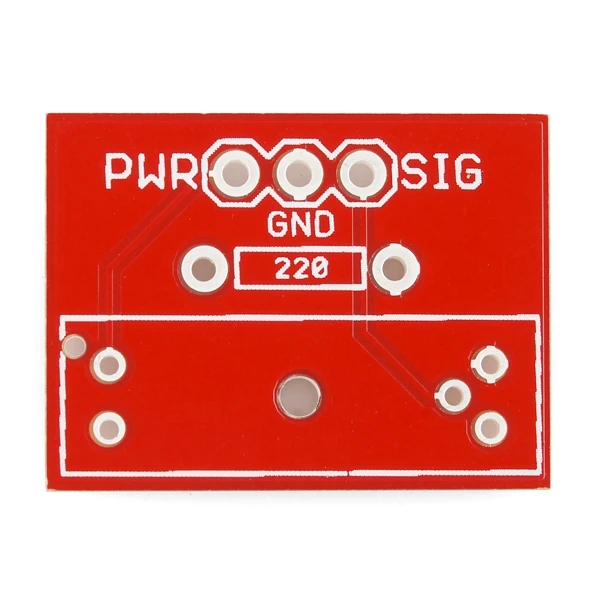

GP1A57HR foto kesici (foto geçit, fotodiyot veya fototransistör olarak da bilinir) için basit bir koparma PCB'si. Bu PCB'nin PWR, GND ve Signal için üç bağlantısı vardır.

Geçit temiz olduğunda, SIG yüksek olacaktır (>4.9V). Geçit bir parmak, yazı gereçleri, yiyecek peleti veya başka bir şey tarafından engellendiğinde - SIG azalır (<0,4V).

Montajlı resim sadece referans içindir, tahta çıplak gelir; foto kesici ve 220Ω (330Ω, aynı zamanda çalışır) akım sınırlama direnci aşağıda listelenmiştir.

Dokümanlar:

• Şematik
• Github
