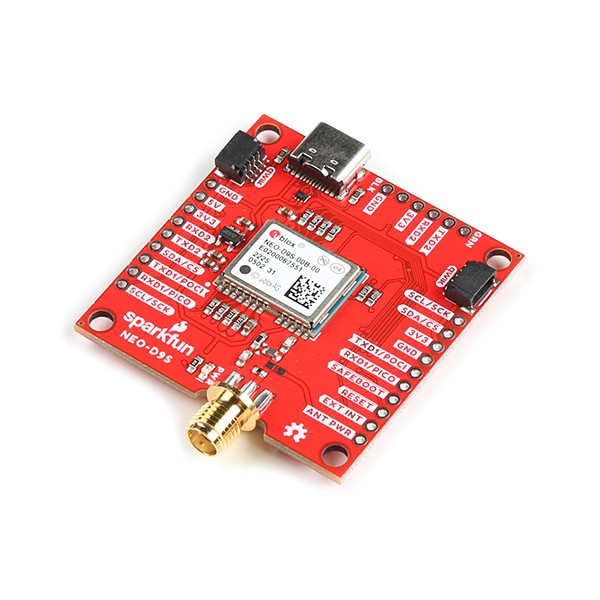

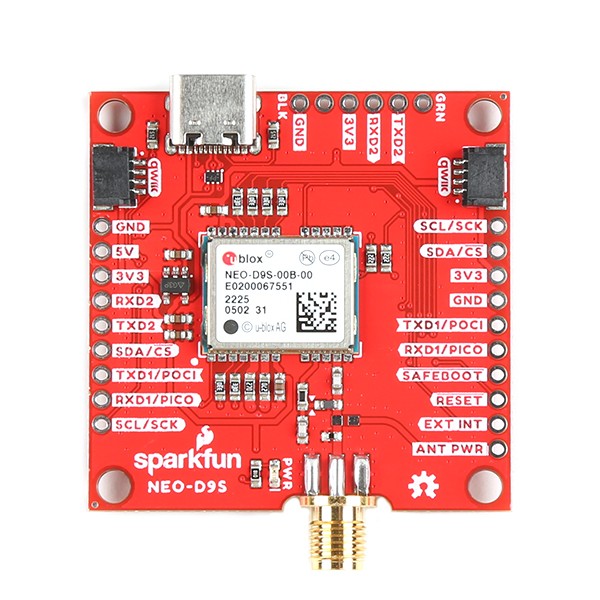

SparkFun GNSS Düzeltme Veri Alıcısı - NEO-D9S (Qwiic)

SparkFun NEO-D9S GNSS Düzeltme Veri Alıcısı, L-Band düzeltme yayını için bir uydu veri alıcısıdır. Bitişik ABD ve Avrupa'da homojen kapsama sağlayan u-blox'un PointPerfect uydu GNSS büyütme hizmeti dahil olmak üzere çeşitli düzeltme hizmetleriyle kullanım için yapılandırılabilir. Gökyüzünün net bir görünümüyle, özellikle de Güney'in net bir görünümüyle, uydu iletiminin kodunu çözer ve bir düzeltme akışı çıkararak, çok bantlı yüksek hassasiyetli bir GNSS alıcısının (u-blox ZED-F9P gibi) erişmesini sağlar. Ayrı bir RTK veya NTRIP düzeltmesine ihtiyaç duymadan santimetre seviyesinde konumlandırma hassasiyeti!

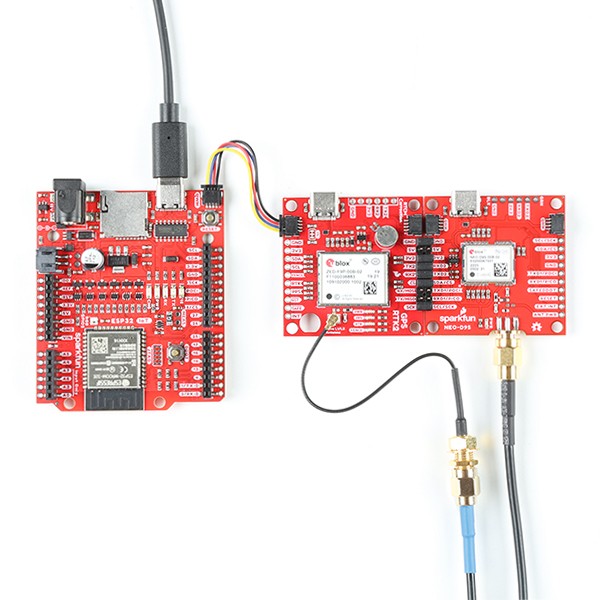

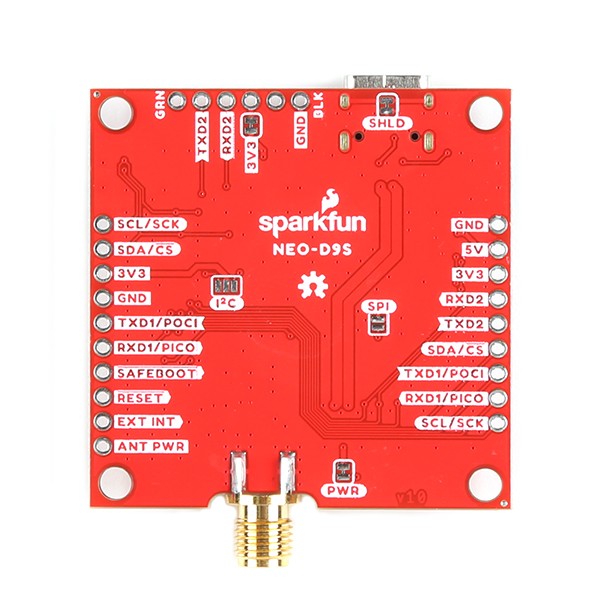

Kart bir USB-C konektörü ile donatılmıştır, böylece kartı dizüstü bilgisayarınıza bağlayabilir ve isterseniz u-blox u-center kullanarak cihazı yapılandırabilirsiniz. Ara kartını ayrıca iki Qwiic konektörle donattık, böylece onu en sevdiğiniz geliştirme kartına hızlı ve kolay bir şekilde bağlayabilir ve gelişmiş u-blox GNSS Arduino Kitaplığımızı kullanarak kontrol edebilirsiniz. L-Bant antenine güvenli bağlantı için bir SMA konektörü dahildir. Güç, I2C, UART1, UART2 ve SPI, 0,1" aralıklı PTH pinlerine bölünmüştür. NEO-D9S bağlantısını ZED-F9P'nin iletişim portlarından birine bağlayarak, sizin (veya herhangi bir nesnenin) nerede olduğunu öğrenebileceksiniz. X, Y ve Z konumu, ayrı bir düzeltme kaynağına ihtiyaç duymadan bir inçten daha iyidir!

Özellikler

•  * 1x USB C Tipi Konektör
•  * 2x Qwiic Konnektörleri
•  * Varsayılan I2C Adresi: 0x43
•  * Seçtiğiniz L-Band anteniyle kullanım için entegre SMA konektörü
•  * L-Band Uydu ile eş zamanlı alım
•  * L-Bant Alır
•  *  - 1525 MHz - 1559 MHz
•  * İlk Kareye Kalan Süre
•  *  - <10 sn @ 2400b/s
•  * Kullanıcı Veri Oranları
•  *  - 600, 1200, 2400, 4800 baud
•  * Araç Dinamiği
•  *  - Dinamikler: Tüm veri hızları için +/- 2g hızlandırma (600 bit/sn, 1200 bit/sn, 2400 bit/sn, 4800 bit/sn)
•  *  - Hız: 300 km/saate kadar ve 300 km/saate kadar
•  * Voltaj: 5V veya 3.3V ama tüm mantık 3.3V
•  * Cari Tüketim (Satın Alma ve İzleme):
•  *  - Tepe: 130mA
•  *  - Ortalama: 35mA
•  * Güç LED'i
•  * Jumperlar
•  *  - USB Shield
•  *  - Güç
•  *  - 3v3 (UART2 Bağlantı Noktası için)
•  *  - I2C Çekme Dirençleri
•  *  - SPI
•  * UART veya I2C arabirimleri üzerinden UBX protokollerini destekler

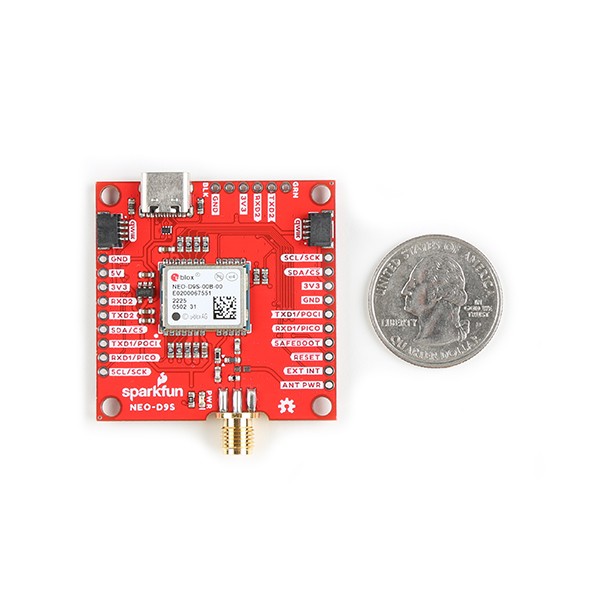

•  * Board Boyutları
•  *  - 1,70" x 1,70" (43,2 mm x 43,2 mm)
