Raspberry Pi için SX1262 LoRaWAN Genişletme Kartı

Raspberry Pi için SX1262 LoRaWAN Genişletme Kartı

Bu ürün serisi, yeni nesil SX1262 RF çipi kullanan LoRa modülleridir. Uzun iletişim mesafesi ve güçlü anti-parazit yeteneği ile öne çıkar. Sub-GHz frekans bandı ağı için uygundur ve LF (410~510MHz) veya HF (850~930MHz) frekans bandı sürümleri mevcuttur. Bir LoRa geçidi (gateway) ile birleşerek, TTN gibi sunuculara bağlanarak bir LoRaWAN ağı oluşturulabilir. Temel LoRaWAN sürümünün yanı sıra, GPS/BD desteği ile GNSS konumlandırma fonksiyonu da opsiyonel olarak sunulmaktadır.

 Ortak Özellikler:

- Standart Raspberry Pi 40PIN GPIO başlığı: Raspberry Pi serisi kartlarla uyumludur.

- Yeni nesil SX1262: SX1278'e kıyasla daha yüksek güç verimliliği ve daha uzun iletim mesafesi sunar.

- Sub-GHz bandı için uygun: Gateway ile birleşerek TTN gibi bulut sunucularına hızlıca bağlanabilir ve LoRaWAN ağı kurulabilir.

GNSS Versiyon Özellikleri:

- Yerleşik L76K modülü: GPS/BD desteği sağlar, düğüm modülü için doğru saat ve konum bilgisi sunar.

- Yerleşik düğme hücresi yuvası: ML1220 şarj edilebilir hücre desteği ile, efemeris bilgilerini saklar ve sıcak başlangıçları destekler.

- Yerleşik 4 LED göstergesi: Modülün çalışma durumunu gösterir.

- Çevrimiçi geliştirme kaynakları ve kılavuz: (C dilinde örnekler dahil).

LoRa Parametreleri

- RF Çipi: SX1262

- Frekans Bandı:

  - LF: 410 ~ 510 MHz

  - HF: 850 ~ 930 MHz

- Modülasyon: LoRa / (G)FSK

- Veri Hızı:

  - LoRa: 0.018 ~ 62.5 Kbps

  - (G)FSK: 0.6 ~ 300 Kbps

- EMİT GÜCÜ: 22dBm @ 3.3V

- Yayılma Faktörü (Spreading Factor): SF7 ~ SF12

- Çalışma Voltajı: 3.3V

- Modül Akım Tüketimi:

  - Yayınlama Akımı: 107mA @ 22dBm

  - Alma Akımı: 5.3mA @ 125KHz

- İletişim Yolu: SPI

- Çalışma Sıcaklığı: 0 ~ 50°C

- Arayüz: 40PIN GPIO başlığı

GNSS Parametreleri

- GNSS Modülü: L76K

- GNSS Türü: GPS/GLONASS/BDS/QZSS

- L1 BANDI ALICI (KANALLAR):

  - 32 İzleme Kanalı / 72 Alım Kanalı

- A-GNSS: Destekler

- Alma Hassasiyeti:

  - Alım (ACQUISITION): -148dBm

  - Tekrar Alım (RE-ACQUISITION): -160dBm

  - İzleme (TRACKING): -162dBm

- TTFF (İlk Bağlantı Zamanı):

  - Soğuk Başlangıç: 30s

  - Otonom: 5.5s

- Pozisyon Doğruluğu: 2.0m CEP

- Hız Doğruluğu: 0.1m/s

- Hızlanma Doğruluğu (Max): 0.1m/s²

- UART Hızı:

  - Aralık: 4800 ~ 115200 bps

  - Varsayılan: 9600 bps

- GNSS Veri Güncelleme Hızı:

  - Max: 5Hz

  - Varsayılan: 1Hz

Modülde Bulunanlar

- SX1262: LoRa modülü

- L76K: GNSS modülü

- Güç Çipi: 5V'den 3.3V'ye LDO dönüştürücü

- GPS STANDY Modu Açma/Kapama:

  - OFF: STANDY kapalı, GPS normal çalışır

  - ON: STANDY açık, GPS NMEA çıktısı durur

- SET Düğmesi: GNSS modülünü uyku modundan uyandırmak için basın

- GNSS Modülü IPEX 1 Konnektörü: L76K anten konnektörü

- LoRa Modülü IPEX 1 Konnektörü: LoRa anten konnektörü

- Durum Göstergeleri:

  - PWR: Güç göstergesi

  - RXD/TXD: UART RX/TX göstergesi

  - PPS: GPS durum göstergesi

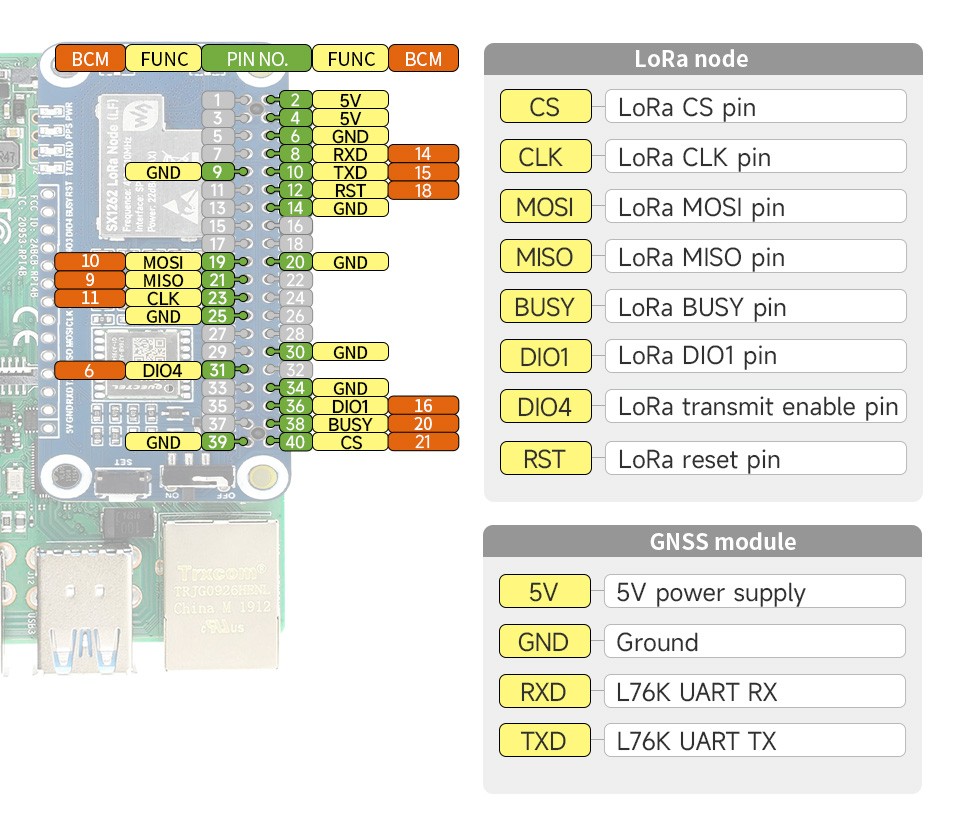

- Raspberry Pi 40PIN GPIO Başlığı: Raspberry Pi serisi kartlarla bağlantı için

- LoRa Modülü ve GNSS Modülü Pin Başlığı: Pin bağlantı başlıkları
