Raspberry Pi Compute Modül 4 IO Board

Raspberry Pi 4 Compute Modül 4 IO Board

Raspberry Pi 4 Compute Modül 4 IO Board, Raspberry Pi 4 Compute Modül 4 için geliştirme mahiyetinde olan bir arkadaş karttır (ayrıca tedarik edilmektedir). Hem Compute Modül 4 için geliştirme sistemi olarak hem de son ürünlere gömülü kart olarak kullanılması için tasarlanmıştır.

Bu IO Board HAT’lar ve PCIe kart gibi kullanıma hazır modülleri hızlıca kullanabileceğiniz şekilde tasarlanmıştır. Çevirmelerin rahat bir şekilde yapılması için kullanıcı konnektörler hepsi bir tarafta yerleştirilmiştir.

Compute modül 4 ile prototip oluşturmak için de harika bir olanak sağlamaktadır.

Özellikler:

• CM4 soketi: Tüm Compute Modül 4 versiyonları ile uyumludur
• PoE desteği ile standart Raspberry Pi HAT konnektörleri
• Standart PCIe Gen 2 x1 soketi
• Pil backup desteği ile gerçek zamanlı saat (RTC)
• Çift HDMI konnektörü
• Çift MIPI kamera konnektörü
• Çift MIPI display konnektörü
• PoE Hat desteği ile Gigabit Ethernet soketi
• 2 USB 2.0 konnektörü ile yerleşik (Onboard) USB 2.0 çoklayıcı
• eMMC özelliği olmayan Compute Modül 4 versiyonları için SD kart soketi
• Compute Modül 4 versiyonlarının eMMC yazılımını destekler
• PWM fan kontrolü ve takometre geribildirimi

Giriş Gücü:         12V giriş – 5V giriş ile daha az fonksiyonları çalışmaktadır (Güç adaptörü mevcut değildir)

Boyutlar:            160 mm × 90 mm

Üretim Planı:     Raspberry Pi Compute Modül 4 modelleri en az Ocak 2028 tarihine kadar üretimi planlanmaktadır.

Uygunluk dokümanları için lütfen https://www.raspberrypi.org/documentation/hardware/raspberrypi/conformity.md adresini ziyaret ediniz.

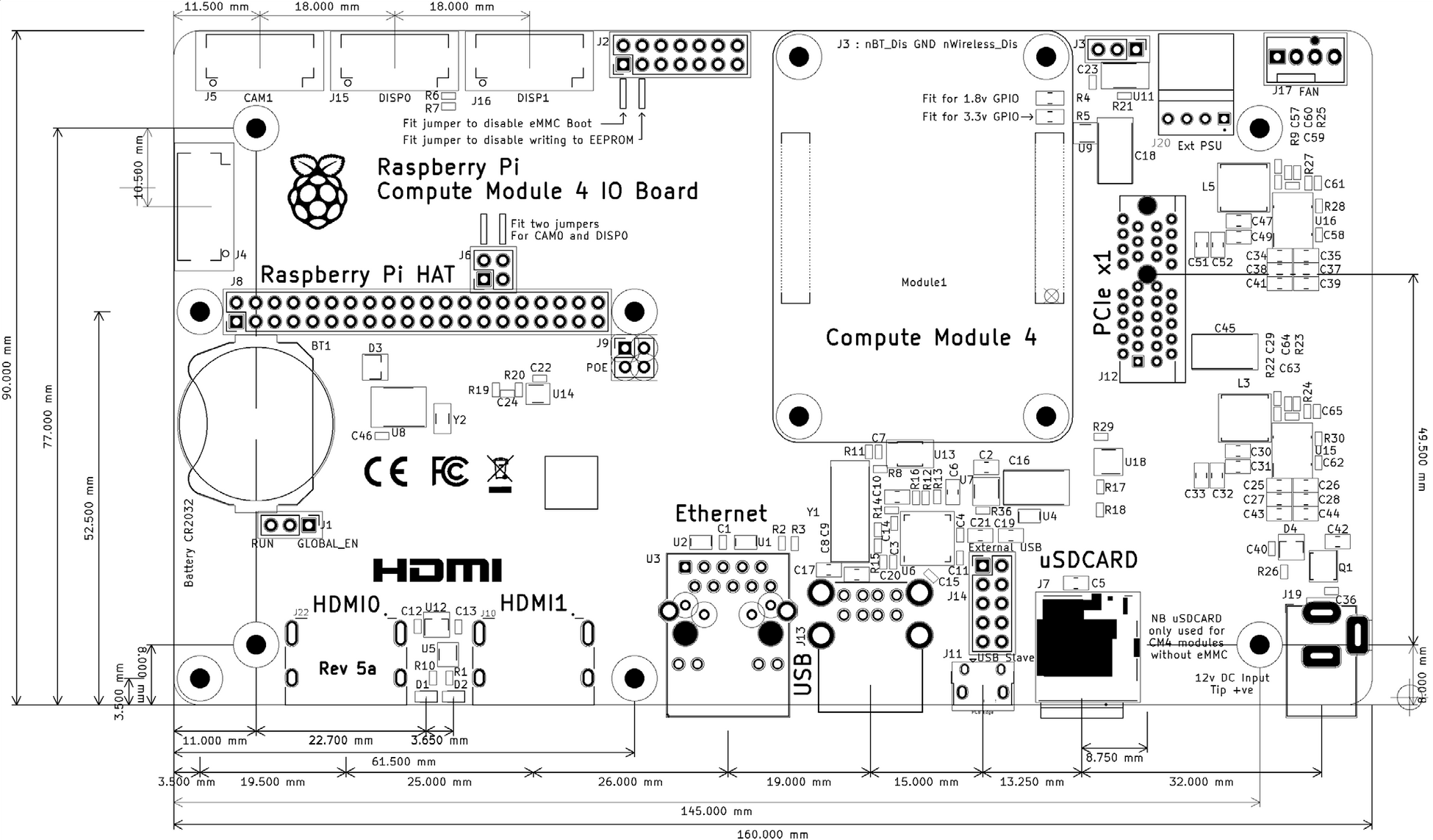

Ürün Şematiği: (tüm ölçüler mm cinsindendir)
