BBC micro:bit için Kitronik Klip Motor Sürücüsü

Klip Motor Sürücüsü, BBC micro:bit ile sadece motor sürmekle kalmaz, aynı zamanda pin 0, 1, 2, 3V ve GDN'yi (BBC micro:bit'in kendisinin ana pedleri gibi) dışa çıkarır, ayrıca bir ZIP LED çıkışı, pil voltajı ve başka bir GND bağlantısı da bulunur. Tüm bu pedler özellikle krokodil klipsleri ve banana plug'larla kullanım için tasarlanmıştır. Bu, lehimleme veya bağlantı bloklarıyla uğraşma zorunluluğu olmadığı anlamına gelir. Ayrıca, pedler, krokodil klipsleriyle ikisini bir araya getirmeyi zorlaştırmak için tasarlanmış ve aralıklıdır. Bu, küçük çocuklarla kullanım için idealdir, çünkü bunlar sadece birkaç motor, şasi, lastik bant ve klip motor sürücü ile buggy'ler inşa edebilirler.

İki DC motoru aynı anda, hem saat yönünde hem de saat yönünün tersine ve değişen hızlarda çalıştırabilir. Kullanılabilecek bazı motor örnekleri doğru açılı dişli hobi motorları ve lehimsiz dişli motorlardır. ZIP LED çıkış bağlantısı, ZIP Hex panoları ile kullanım için uygundur, çünkü bunlar da krokodil klip bağlantılarına sahiptir.

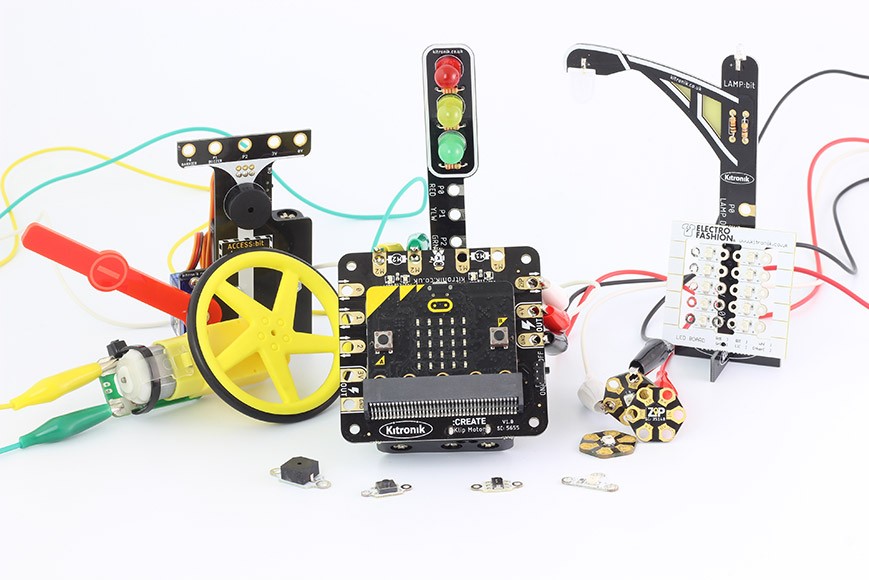

Ana BBC micro:bit pin çıkış bölümü, Kitronik :CITY ürünlerini kontrol etmek için harikadır, örneğin:

• STOP:bit
• LAMP:bit
• ACCESS:bit

Kart ayrıca durum LED'leri içerir. Kartın açık olduğunu, pinler 0, 1, 2, 3 ve aynı zamanda iki motor çıkışı için LED'ler vardır. Motor gösterge LED'leri sadece etkinliği izlemez, aynı zamanda her motorun hangi yönde çalıştığını gösterir, yeşil ileri, kırmızı geri. Bu LED'ler sadece güzel görünmekle kalmaz, aynı zamanda kodunuzu görsel olarak sorun gidermenin harika bir yoludur ve hatta motorları veya cihazları pin 0, 1, 2, 3'e bağlamadan kodunuzu test etmenize olanak tanır.

Güç, entegre pil kaynağı aracılığıyla sağlanır (3 x AA, 4.5V) ve ardından 3V ve GND bağlantılarına güç sağlamak için BBC micro:bit'e beslenen düzenlenmiş bir 3.3V kaynağı üretir, bu da BBC micro:bit'i ayrıca besleme ihtiyacını ortadan kaldırır.

Kitronik, MakeCode düzenleyicisinde Klip Motor Sürücüsü'nü kullanmayı basitleştirmek için özel bloklar üretmiştir. Bunları düzenleyiciye eklemek için, düzenleyicinin sağ üst köşesindeki dişli simgesini seçin. Ardından, düşen menüden Uzantıları seçin ve arama çubuğuna Kitronik yazın ve Kitronik tile'ını seçin. Yeni bloklar düzenleyicideki menüye eklenecektir. Ayrıca bu paketin içine, kartınıza bağladığınız ZIP LED'ları sürmek için bloklar ekledik. Bunlar öncelikle daha küçük çocukların, adreslenebilir LED'ler için diğer kodlama bloklarından daha kolay kullanılan blokları kullanarak kod yazmasına olanak tanımak içindir.

Not:

Eğer BBC micro:bit, USB konektörü aracılığıyla beslenirse ve içine pil takılmamışsa, 3V çıkış bağlantısında güç olmayacaktır - bu, BBC micro:bit için bazı aşırı akım koruması sağlamak içindir.

Mümkün uygulamalar şunları içerir:

Özellikler:

• 2 x DC Motor'u aynı anda, hem saat yönünde hem de saat yönünün tersine sürme.
• Pin 0, 1, 2, 3V ve GDN'yi (BBC micro:bit'in kendisinin ana pedleri gibi) dışa çıkarır.
• Pedlere krokodil klipsleri ve banana plug'lar ile bağlanabilir.
• ZIP LED'ler için özel bir çıkışa sahiptir.
• Ana BBC micro:bit pin çıkış bölümü, Kitronik :CITY ürünlerini kontrol etmek için harikadır.
• Güç, entegre pil kaynağı aracılığıyla sağlanır.
• Çıkış ve motor sürücü durumu ışıkları, motorları ve cihazları bağlamadan önce kod sorunlarını giderme ve test etme için.

İçerik:

• 1 x Klip Motor Sürücüsü için BBC micro:bit..

Boyutlar:

• Uzunluk: 72mm.
• Genişlik: 70mm.
