Raspberry Pi CM5 İçin Endüstriyel IoT 4G / 5G / LoRa Kablosuz Genişletme Kartı

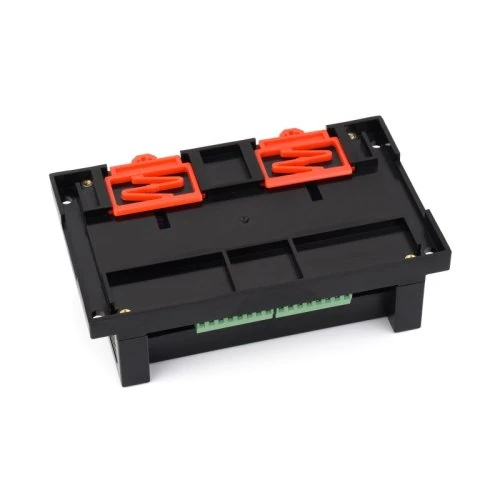

Raspberry Pi Compute Module 5 CM5-IO-WIRELESS-BASE Taşıyıcı Kart

Raspberry Pi Compute Module 5 (CM5) için tasarlanan CM5-IO-WIRELESS-BASE, yüksek bağlantı ve genişleme seçenekleri sunan güçlü bir carrier board (taşıyıcı kart) çözümüdür. USB, Ethernet, M.2, 4G/5G, RS485 ve CAN gibi farklı haberleşme ve depolama arabirimlerini tek bir platformda bir araya getirir.

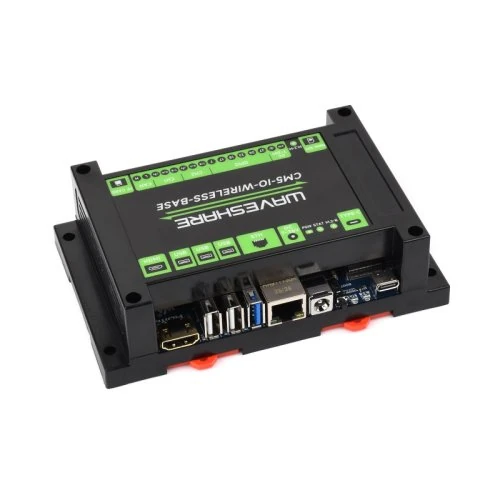

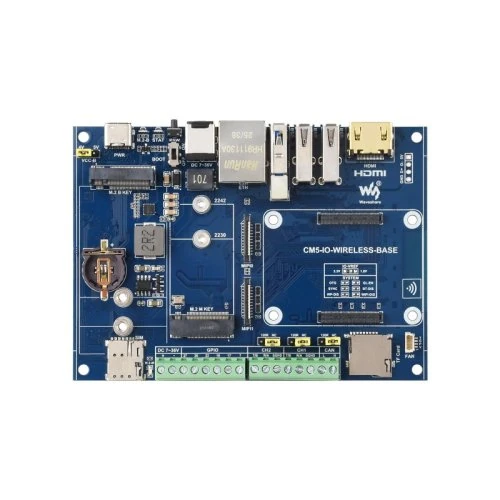

Kart üzerinde 1 adet USB 3.2 Gen1, 2 adet USB 2.0, M.2 M KEY, M.2 B KEY, Ethernet ve adaptör kartı üzerinden kullanılabilen miniPCIe bağlantısı bulunur. Ayrıca kullanıcı projelerinde kolay bağlantı sağlamak amacıyla bazı GPIO pinleri yeşil terminal blok üzerinden dışarı alınmıştır.

Endüstriyel uygulamalar için 2 adet izole RS485 portu ve 1 adet izole CAN arayüzü sunan CM5-IO-WIRELESS-BASE; IoT gateway, endüstriyel otomasyon, veri toplama, haberleşme sistemleri, akıllı cihazlar ve Raspberry Pi Compute Module 5 tabanlı özel projeler için uygundur.

Önemli: CM5-IO-WIRELESS-BASE, Raspberry Pi Compute Module 5 ile birlikte kullanılmak üzere tasarlanmıştır. Compute Module 5 kartı ürün içeriğine dahil değildir.

Öne Çıkan Özellikler

Geniş USB Bağlantı Seçenekleri

Kart üzerinde toplam 3 adet USB portu bulunur:

• 1× USB 3.2 Gen1 (USB 3.0)
• Bağımsız olarak maksimum 2A çıkış akımı sağlayabilir.
• 2× USB 2.0
• İki portun toplam maksimum çıkış akımı 2A'dir.

Klavye, mouse, USB bellek, haberleşme cihazları ve çeşitli çevre birimleri bağlanabilir.

Üç Bağımsız Ekran Desteği

CM5-IO-WIRELESS-BASE, uygun sistem ve sürücü yapılandırmasıyla 3 ekrana bağımsız içerik aktarımını destekler.

MIPI DSI sürücüsü eklendiğinde sistem, bağlı bir ekran olup olmadığına bakılmaksızın çift ekran genişletilmiş masaüstü (extended display) moduna geçebilir. Bu davranış kullanılan sistem/sürüm yapılandırmasına bağlıdır.

M.2 M KEY – NVMe SSD ve PCIe Modülleri

Kart üzerindeki M.2 M KEY arayüzü sayesinde:

• NVMe SSD
• PCIe tabanlı AI modülleri
• Diğer uyumlu PCIe cihazları

kullanılabilir.

Bu bağlantı, CM5 tabanlı sistemlerde yüksek hızlı depolama ve yapay zekâ hızlandırma gibi uygulamalar için genişleme imkânı sağlar.

M.2 B KEY – 4G/5G ve LoRa

M.2 B KEY bağlantısı, kablosuz haberleşme uygulamaları için tasarlanmıştır.

Desteklenen kullanım seçenekleri:

• 4G iletişim modülleri
• 5G iletişim modülleri
• Adaptör kartı üzerinden LoRa modülleri

Bu özellik sayesinde CM5 tabanlı sistemler hücresel haberleşme veya uzun menzilli kablosuz iletişim uygulamalarına uyarlanabilir.

İzole RS485 ve CAN Haberleşme

Endüstriyel haberleşme uygulamaları için kart üzerinde:

• 2× izole RS485
• 1× izole CAN

arayüzü bulunur.

İzolasyon, özellikle endüstriyel otomasyon ve farklı elektriksel potansiyellere sahip sistemlerin haberleştiği uygulamalarda daha güvenli ve kararlı iletişim için avantaj sağlar.

GPIO Genişletme

Bazı GPIO pinleri yeşil terminal blok üzerinden kullanıcı erişimine sunulmuştur.

Bu GPIO'lar doğrudan CM5 çekirdeğine bağlıdır. Özel kontrol uygulamaları gerçekleştirilirken GPIO hatlarının korunması için gerekli koruma devrelerinin/komponentlerinin kullanıcı tarafından tasarlanması gerekir.

USB Type-C Programlama ve Güç

Kart üzerindeki USB Type-C portu iki farklı amaçla kullanılabilir:

• USB Slave arayüzü üzerinden sistem imajı yazdırma/programlama
• Cihazın güç beslemesi

Programlama işlemi sırasında onboard BOOT switch kullanılabilir. Cihazı programlama moduna almak için:

1. Cihazı çalıştırmadan önce BOOT switch'i ON konumuna getirin.
2. USB Type-C kablosu ile bilgisayara bağlayın.
3. Cihaz programlama moduna geçecektir.

Programlama sırasında önemli: USB Type-C üzerinden programlama yapılırken başka cihazları karta bağlamayın. Yetersiz güç nedeniyle cihazın bilgisayar tarafından algılanmaması söz konusu olabilir.

Teknik Özellikler

Özellik	Detay
Uyumlu platform	Raspberry Pi Compute Module 5
USB 3.2 Gen1	1 adet, bağımsız maksimum 2A
USB 2.0	2 adet, toplam maksimum 2A
Ethernet	Var
M.2 M KEY	NVMe SSD / PCIe tabanlı AI modülleri
M.2 B KEY	4G / 5G modülleri
miniPCIe	Adaptör kartı üzerinden
RS485	2× izole
CAN	1× izole
Ekran desteği	3 ekran, bağımsız içerik
MIPI DSI	Sürücü ile desteklenir
GPIO	Terminal blok üzerinden erişim
USB Type-C	USB Slave / programlama / güç
BOOT switch	Programlama modu
LoRa	M.2 B KEY + adaptör kartı üzerinden

Kullanım Alanları

CM5-IO-WIRELESS-BASE aşağıdaki projelerde değerlendirilebilir:

• Endüstriyel otomasyon sistemleri
• IoT gateway uygulamaları
• Veri toplama ve izleme sistemleri
• RS485 tabanlı haberleşme
• CAN haberleşme sistemleri
• 4G/5G bağlantılı cihazlar
• LoRa tabanlı IoT uygulamaları
• NVMe depolama sistemleri
• AI ve edge computing uygulamaları
• Çoklu ekranlı kontrol panelleri
• Raspberry Pi Compute Module 5 tabanlı endüstriyel cihazlar

Önemli Kullanım Uyarıları

• Sistem çalışırken USB ve HDMI dışındaki cihazları takıp çıkarmayın.
• USB Type-C ile programlama yapılırken başka cihaz bağlamayın.
• Programlama sırasında yetersiz güç, cihazın bilgisayar tarafından algılanmamasına neden olabilir.
• Terminal blok üzerinden erişilen GPIO'lar doğrudan CM5 çekirdeğine bağlıdır. Özel kontrol uygulamalarında uygun koruma devreleri kullanılmalıdır.
• MIPI DSI sürücüsü kullanıldığında ekran davranışı kullanılan sistem sürümüne göre değişebilir.
• Ürün Raspberry Pi Compute Module 5 içermez; CM5 ayrı olarak temin edilmelidir.

Samm Market Güvencesi

CM5-IO-WIRELESS-BASE, Raspberry Pi Compute Module 5 ile endüstriyel haberleşme, kablosuz bağlantı, yüksek hızlı depolama ve çoklu ekran uygulamalarını tek bir taşıyıcı kart üzerinde birleştirmek isteyen projeler için kapsamlı bir genişleme çözümüdür. Samm Market güvencesiyle uygun fiyat, hızlı kargo ve ürün garantisi avantajlarıyla sunulmaktadır.
