Raspberry Pi CM4 İçin PoE Destekli Type B IO Board

Waveshare Raspberry Pi Compute Module 4 (CM4) IO Board – PoE Destekli Geliştirme ve Endüstriyel Uygulama Kartı

Waveshare Raspberry Pi Compute Module 4 (CM4) IO Board, Raspberry Pi Compute Module 4 (CM4) modelleriyle kullanılmak üzere tasarlanmış, geliştirme ve endüstriyel uygulamalar için kapsamlı bağlantı seçenekleri sunan gelişmiş bir giriş/çıkış kartıdır. Dahili 802.3af uyumlu Power over Ethernet (PoE) desteği sayesinde ek bir PoE modülüne ihtiyaç duymadan Ethernet üzerinden güç beslemesi sağlayabilir.

CM4 projelerinde USB, Ethernet, HDMI, MIPI DSI, MIPI CSI-2, GPIO, RS232, RS485 ve PCIe gibi farklı arayüzlere erişim sağlayan Waveshare CM4 IO Board; endüstriyel otomasyon, IoT uygulamaları, gömülü sistemler, akıllı cihazlar, robotik projeler ve prototipleme çalışmalarında kullanılabilir.

Not: Raspberry Pi Compute Module 4 (CM4), diğer geliştirme kartları, ekranlar, kamera modülleri, kablolar ve çevre birimleri ürüne dahil değildir. Üretici firma kaynakları için tıklayınız.

Dahili PoE Desteği ile Esnek Güç ve Ağ Bağlantısı

Waveshare CM4 IO Board'ın öne çıkan özelliklerinden biri Power over Ethernet (PoE) desteğidir. Kart üzerinde bulunan 802.3af uyumlu PoE devresi, Ethernet bağlantısı üzerinden 5V / 2.5A güç sağlayabilir. Böylece uygun PoE altyapısına sahip projelerde ayrı bir güç bağlantısına olan ihtiyacı azaltarak daha düzenli bir sistem kurulmasına yardımcı olur.

Kart ayrıca Gigabit Ethernet RJ45 bağlantısına sahiptir ve yüksek hızlı ağ iletişimi gerektiren Raspberry Pi Compute Module 4 projeleri için uygun bir bağlantı altyapısı sunar.

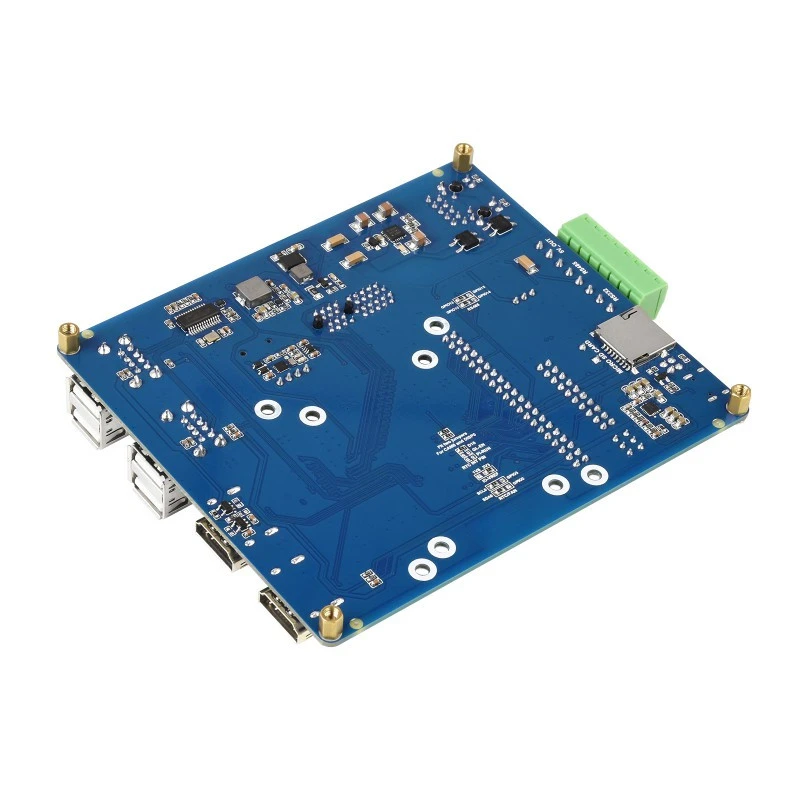

4x USB 2.0 ile Çevre Birimi Desteği

Kart üzerinde bulunan 4 adet USB 2.0 Type-A portu, klavye, fare, USB bellek, depolama birimleri ve diğer USB çevre birimlerinin CM4 sistemine bağlanmasına olanak tanır.

Bu bağlantılar özellikle kiosk, endüstriyel kontrol, IoT gateway, veri toplama ve gömülü sistem uygulamalarında kullanım kolaylığı sağlar.

Raspberry Pi CM4 İçin Geniş Bağlantı Seçenekleri

Waveshare CM4 IO Board, Raspberry Pi Compute Module 4'ün sunduğu bağlantı seçeneklerini geliştirme ve prototipleme çalışmalarında daha erişilebilir hale getirir.

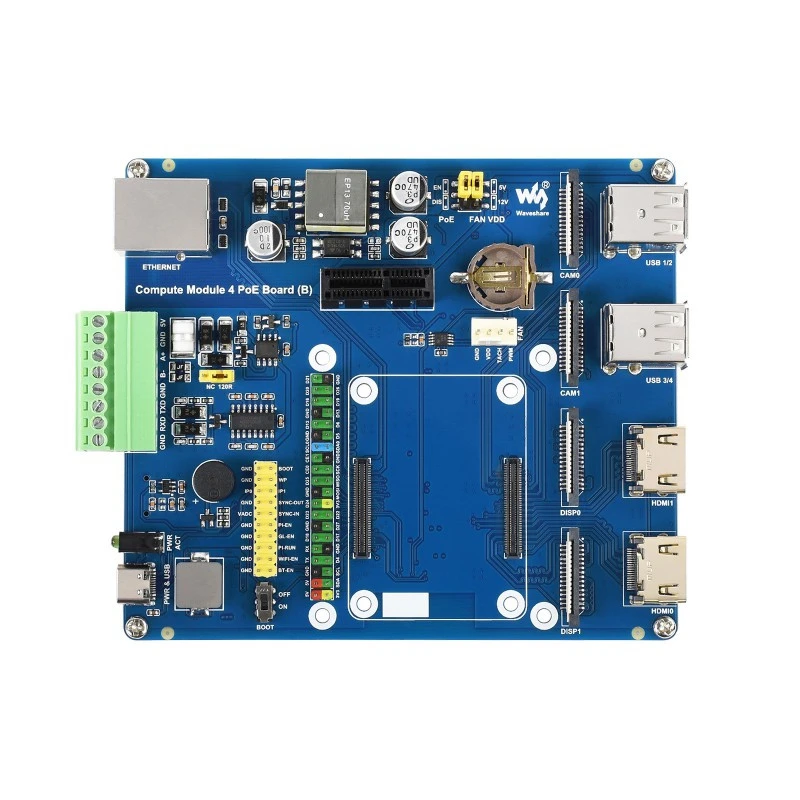

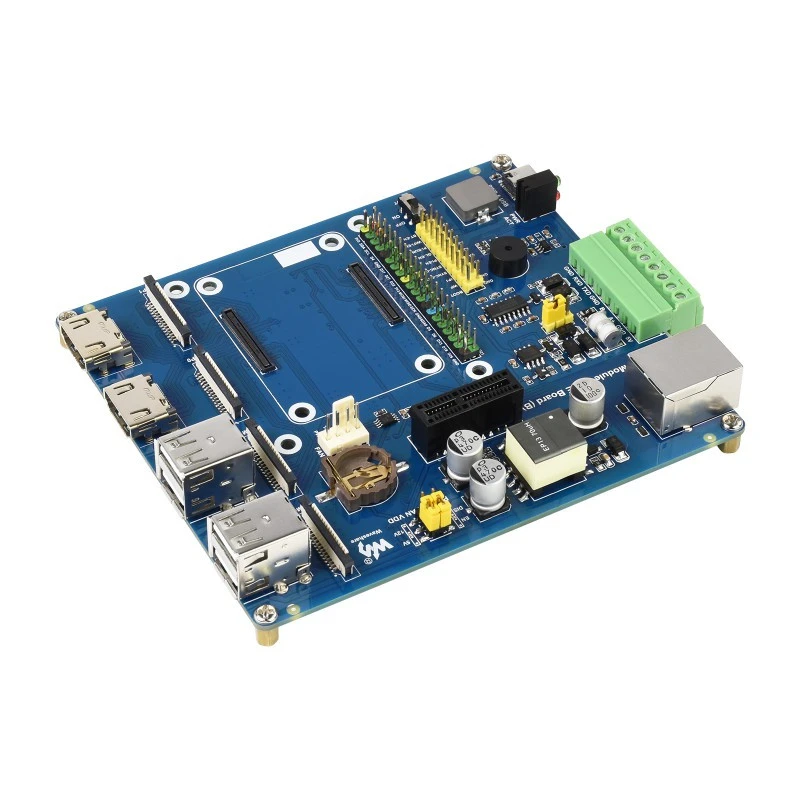

Kart üzerinde bulunan başlıca bağlantılar:

• 40-pin Raspberry Pi GPIO header
• 2x MIPI DSI ekran bağlantısı
• 2x MIPI CSI-2 kamera bağlantısı
• 2x HDMI çıkışı
• 4x USB 2.0 Type-A
• Gigabit Ethernet RJ45
• RS232
• RS485
• PCIe Gen 2 x1
• MicroSD kart yuvası
• RTC (Real-Time Clock)

Renk Kodlu GPIO Header

40-pin GPIO bağlantısı renk kodlarıyla düzenlenmiştir. Bu yapı, Raspberry Pi GPIO pinlerinin daha kolay tanınmasını sağlayarak prototipleme, elektronik devre geliştirme ve bağlantı işlemlerini kolaylaştırır.

Çift HDMI ile 4K Görüntü Çıkışı

Kart üzerinde bulunan 2 adet HDMI bağlantısı, uyumlu yapılandırmalarda 4K 30fps görüntü çıkışını destekler. Çift ekran veya birden fazla görüntü çıkışı gerektiren uygulamalarda kullanılabilir.

MIPI Kamera ve Ekran Bağlantıları

Waveshare CM4 IO Board üzerinde iki adet MIPI CSI-2 kamera portu ve iki adet MIPI DSI ekran portu bulunur.

Bu bağlantılar sayesinde Raspberry Pi uyumlu kamera ve ekran çözümleri CM4 tabanlı projelere entegre edilebilir. Görüntü işleme, akıllı kamera, robotik, kiosk ve insan-makine arayüzü gibi uygulamalar için esnek bir altyapı sunar.

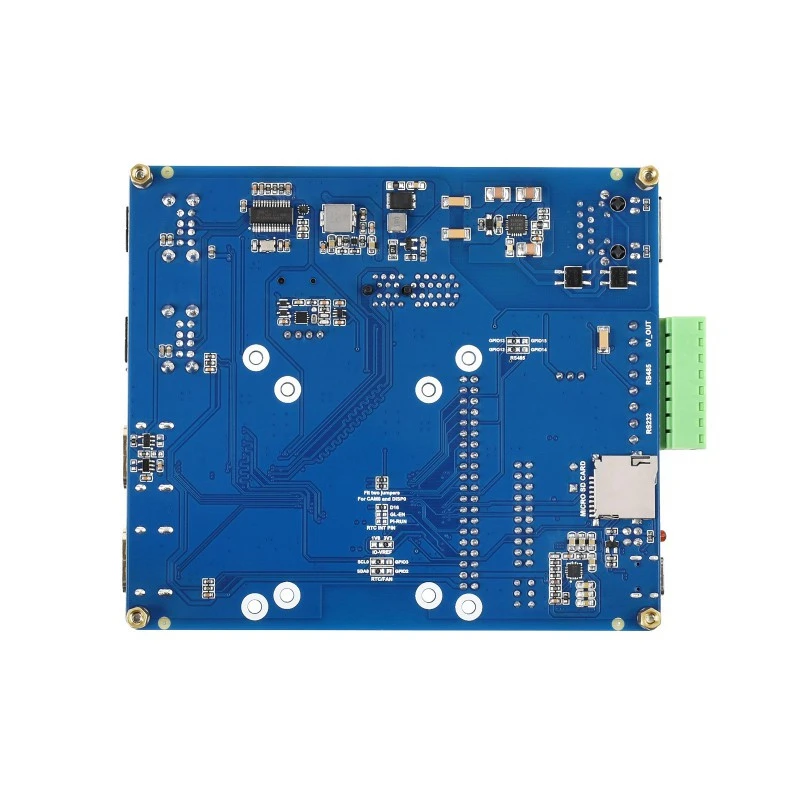

RTC ve MicroSD Desteği

Kart üzerinde bulunan RTC (Real-Time Clock) devresi, gerçek zaman bilgisinin takip edilmesini sağlar ve Compute Module 4'ün uyandırılmasını destekler. RTC için ayrıca pil bağlantısı bulunur.

MicroSD kart yuvası, eMMC bulunmayan Raspberry Pi Compute Module 4 Lite modellerinde depolama ve işletim sistemi kurulumu için kullanılabilir.

Esnek Fan ve Güç Bağlantısı

Fan bağlantısı 5V / 12V desteğine sahiptir ve fan hızının ayarlanması ile ölçülmesine olanak tanır. Bu özellik, uzun süreli veya yüksek işlem yükü altında çalışan CM4 tabanlı sistemlerde soğutma çözümünün projeye göre yapılandırılmasını kolaylaştırır.

Kartın standart güç girişi 5V olarak belirtilmiştir ve uygun bir 5V güç kaynağı gerektirir.

Kullanım Alanları

Waveshare Raspberry Pi Compute Module 4 IO Board aşağıdaki uygulamalarda değerlendirilebilir:

• Endüstriyel otomasyon sistemleri
• IoT ve akıllı cihaz projeleri
• Raspberry Pi CM4 geliştirme projeleri
• Gömülü Linux sistemleri
• Robotik uygulamalar
• Veri toplama sistemleri
• Akıllı kamera ve görüntü işleme
• Kiosk ve bilgi ekranı sistemleri
• Ağ geçidi (Gateway) uygulamaları
• Prototipleme ve Ar-Ge çalışmaları

Teknik Özellikler

Özellik	Detay
CM4 Soketi	Tüm Raspberry Pi Compute Module 4 varyantlarıyla uyumlu
Ethernet	Gigabit Ethernet RJ45
PoE	802.3af uyumlu, 5V / 2.5A
GPIO	Raspberry Pi 40-pin GPIO header
USB	4x USB 2.0 Type-A
RS232	Non-isolated RS232
RS485	Non-isolated RS485
PCIe	PCIe Gen 2 x1
Ekran	2x MIPI DSI, 15-pin 1.0mm FPC
Kamera	2x MIPI CSI-2, 15-pin 1.0mm FPC
Video Çıkışı	2x HDMI, 4K 30fps desteği
RTC	RTC, pil soketi ve CM4 uyandırma desteği
Depolama	MicroSD, CM4 Lite modelleri için
Fan Bağlantısı	5V / 12V, hız ayarı ve ölçümü
Güç Girişi	5V
Boyutlar	124.5 x 108.8 mm
