Gelince Haber VerBu HAT, Raspberry Pi'nize RS485 ve CAN iletişim işlevselliği sağlar.

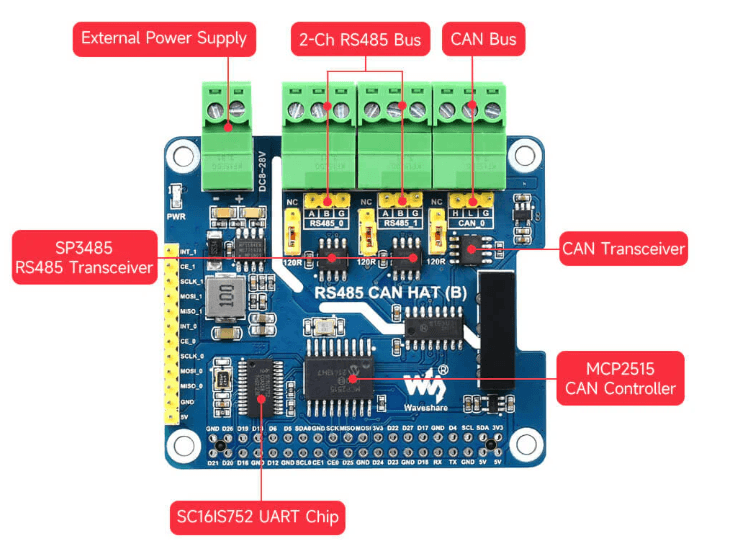

1-kanallı CAN ve 2-kanallı RS485 sunan bu HAT, SPI'yi CAN ve SPI'yi RS485'e dönüştürebilir. Yerleşik güç dönüşüm devresi, geniş bir 8-28V güç kaynağını destekler ve aynı zamanda Raspberry Pi'yi de besleyebilir. Ayrıca, izole edilmiş bir voltaj sağlayan tek parça güç kaynağı izolasyonu sunar; izole edilmiş terminal için ek bir güç kaynağı gerekmez.
Bağlantılar, diğer ana kontrol kartları ile bağlantı kurmak için SPI pinleri ile birlikte çıkarılabilir blok konnektörler aracılığıyla sağlanır, bu da daha sağlam ve kullanışlı bağlantılar sağlar.
HAT ayrıca, yerleşik sıfırlanabilir sigorta, koruma diyotları, ADI manyetik izolasyon ve yerleşik TVS içerir.
Donanım Özellikler
|
Genişletilmiş Arayüz |
2-Ch RS485 + 1-Ch CAN |
|
İletişim Arayüzü |
SPI |
|
CAN Denetleyicisi |
MCP2515 |
|
CAN Alıcı-Verici |
SIT65HVD230DR/SN65HVD23D |
|
CAN Baud Hızı |
≦1Mbps |
|
UART Genişletme Çipi |
SC16IS752 |
|
RS485 Alıcı-Verici |
SP3485 |
|
RS485 Baud Hızı |
300~921600 bps |
|
Güç |
Harici güç kaynağı terminali veya Raspberry Pi |
|
Harici Güç Kaynağı Aralığı |
DC 8~28V |
|
Çalışma Gerilimi |
3.3V |
|
Boyutlar |
65 × 56.5 mm |
Özellikler
-Raspberry Pi ile Uyumluluk: 40-pin başlık modelleri ile uyumludur.
- 1-Kanal CAN: MCP2515 kontrolcü ve CAN verici alıcı kullanır, SPI'yi CAN'e dönüştürür.
- 2-Kanal RS485: SC16IS752+SP3485 çift çipli kombinasyonunu kullanır, SPI'yi RS485'e dönüştürür.
-Yerleşik Güç Dönüşüm Devresi:8~28V geniş voltaj aralığını destekler ve aynı zamanda Raspberry Pi'yi besleyebilir.
- Yerleşik Tek Parça Güç Kaynağı İzolasyonu: Stabil izole edilmiş voltaj sağlar, izole edilmiş terminal için ek bir güç kaynağı gerektirmez.
- Yerleşik Tek Parça Dijital İzolasyon: Sinyali izole eder, güvenilir ve parazitlere karşı dayanıklıdır, düşük güç tüketir.
- Yerleşik TVS (Geçici Voltaj Suppresörü):Devredeki ani voltaj dalgalanmalarını ve geçici voltaj zirvelerini etkili bir şekilde bastırır, yıldırımdan koruma ve elektrostatik koruma sağlar.
- Yerleşik Sıfırlanabilir Sigorta ve Koruma Diyotları: Akım/voltajın stabil çıkışını sağlar, aşırı akım/aşırı voltaj koruması sunar, şok direncini artırır.
- Yerleşik 120Ω Terminal Direnci: Jumper ile yapılandırılabilir.
- Yerleşik Terminaller ve Pin Başlıkları
- SPI Kontrol Pinleri: Ana kontrol kartları ile bağlantı için çıkış sağlar.
