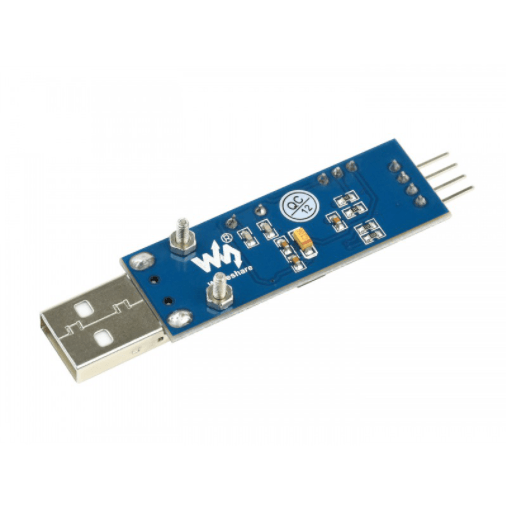

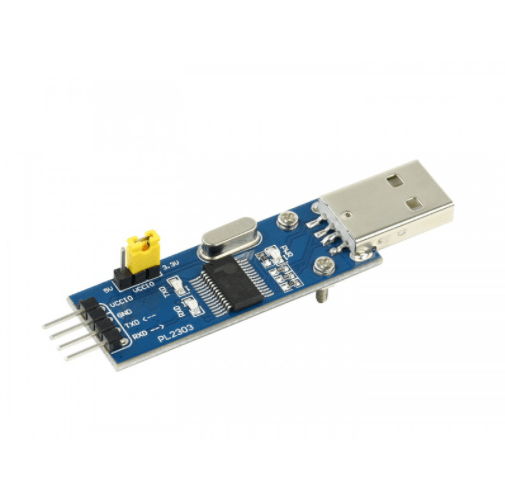

PL2303 USB UART Kartı (tip A)

Ürün Özellikleri

• PL2303TA (PL2303HXA ile uyumlu en son cihaz)
• Windows XP / 7/8 / 8.1 / 10 destekler
• 3 güç modu: 5V çıkış, 3.3V çıkış veya hedef karttan güç alır (3.3V-5V)
• 3 LED: TXD LED, RXD LED, POWER LED

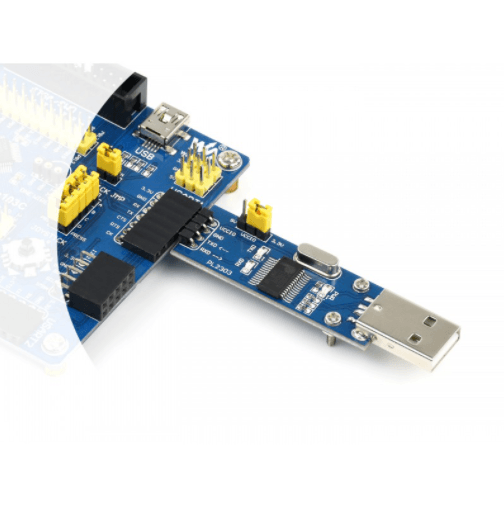

Nasıl kullanılır ?

• VCCIO ↔ 3.3V veya 5V çıkışı (modül USB'den beslenir, yerleşik jumper ile 3.3V veya 5V'a kısa devre yaptırılmalıdır)
• GND ↔ GND
• TXD ↔ MCU.RX (sinyal yönü: MCU.RX << PL2303 << PC.TX)
• RXD ↔ MCU.TX (sinyal yönü: MCU.TX >> PL2303 >> PC.RX)
