Modbus RTU 16 Kanallı Röle Modülü

Modbus RTU 16 Kanallı Röle Modülü

16 ayrı röle kanalıyla bu modül, birçok cihazı veya ekipmanı aynı anda yönetmek için geniş bir kapasite sağlar. İster pompaları, motorları, ısıtıcıları veya diğer makineleri kontrol ediyor olun, röle modülü çeşitli süreçleri hassas bir şekilde düzenlemek için kapsamlı bir çözüm sunar. Güç kaynağı izolasyonu, ADI manyetik izolasyonu, sıfırlanabilir sigorta ve TVS diyotu dahil olmak üzere yerleşik koruma devreleriyle donatılmış bu modül, ekipmanınızı ve verilerinizi güç dalgalanmalarına, elektromanyetik girişime ve kısa devrelere karşı korur.

Yaygın olarak kullanılan Modbus RTU protokolünü destekleyerek cihaz adresini 1 ila 255 aralığında yapılandırmanıza olanak tanır. Ayrıca, bu modül, birden fazla cihazın bir RS485 veri yolu üzerinde basamaklandırılabilmesi nedeniyle mevcut kurulumlara sorunsuz bir şekilde entegre edilebilir. Bu basamaklandırma özelliği, karmaşık kurulumları basitleştirir ve cihaz ağınızdaki iletişimi optimize eder.

Yapılandırılabilir cihaz adresi ve basamaklı işlevsellik sayesinde, tam ihtiyaçlarınıza göre uyarlanmış karmaşık otomasyon sistemleri oluşturma esnekliğine sahip olursunuz. Kapsamlı röle kapasitesi, gelişmiş koruma özellikleri, Modbus RTU uyumluluğu, yapılandırılabilir cihaz adresi ve basamaklandırma yeteneği, ekipmanın uzun ömürlülüğünü ve veri bütünlüğünü sağlarken karmaşık süreçleri yönetmede onu paha biçilmez bir varlık haline getiriyor.

Not: Kolay test için USB TO RS232/485/TTL veya USB TO RS485'i aynı anda satın almanız önerilir.

Özellikler

• Yapılandırılabilir cihaz adresi (1~255), çoklu cihazlar RS485 veri yolu üzerinde basamaklandırılabilir
• Flaş açma ve flaş kapatma fonksiyonuna sahiptir, komuta argüman ileterek röleyi bir süreliğine açıp ardından otomatik olarak kapatmak mümkündür.
• Yerleşik yekpare güç kaynağı izolasyonu, kararlı izole voltaj sağlar, izole terminal için ekstra güç kaynağına ihtiyaç duymaz
• Yerleşik yekpare ADI manyetik izolasyonu, sinyal izolasyonuna, yüksek güvenilirliğe, güçlü parazit önleme, düşük güç tüketimine olanak tanır
• Yerleşik sıfırlanabilir sigorta ve TVS (Geçici Gerilim Bastırıcı), devredeki aşırı gerilim ve geçici ani gerilimi etkili bir şekilde bastırır, aşırı akım/aşırı gerilime, yıldırıma dayanıklı ve anti-elektrostatik sağlar
• Yerleşik Optocoupler izolasyonu, rölenin yüksek voltaj devresinden etkilenmesini önler
• Yerleşik serbest diyot korumasına sahip yerleşik özel röle sürücü çipi, sürüş yeteneği daha güçlü ve daha kararlıdır
• Ters korumalı devre, yanlış bağlantı nedeniyle devrenin kazara hasar görmesini önler
• Yüksek kaliteli röle, kontak değeri: ≤10A 250VAC/30VDC
• Raya monteli ABS kasa, kurulumu kolay, kullanımı güvenli
• MCU durumunu ve sinyal alıcı-verici durumunu gösteren 3 LED

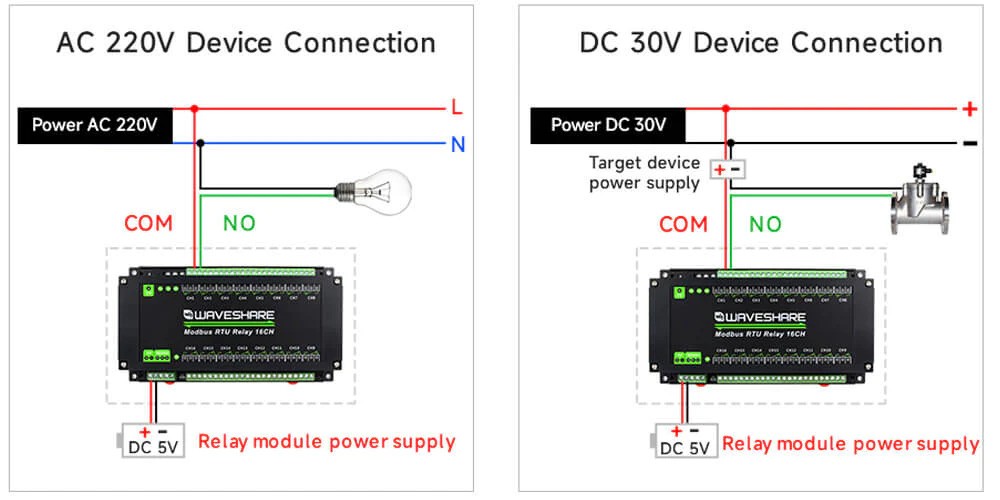

Bağlantı Örneği - AC 220V Cihaz ve DC 30V Cihaz

Donanım Özellikler

• Çalışma Gerilimi 5V
• İletişim Arayüzü RS485
• Baud hızı 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Varsayılan İletişim Formatı 9600, N, 8, 1
• Röle Kanalları 16
• İletişim Formu 1NO 1NC
• İletişim Protokolü Standart Modbus RTU protokolü
• RS485 Adresi 1~255
• LED Göstergeleri STA: MCU göstergesi, MCU normal şekilde çalışırken yanıp sönmeye devam eder
• TXD: TX göstergesi, veri gönderilirken yanar
• RXD: RX göstergesi, veri alırken yanar

Kaynaklar

Ürün kaynak linki

Paket içeriği

1x Modbus RTU Rölesi 16CH

1x ABD fişi 5V 2A Güç kaynağı (AB kafa adaptörüyle)
