FT232RNL USB - RS485 (C) Endüstriyel İzoleli Çift Yönlü Dönüştürücü

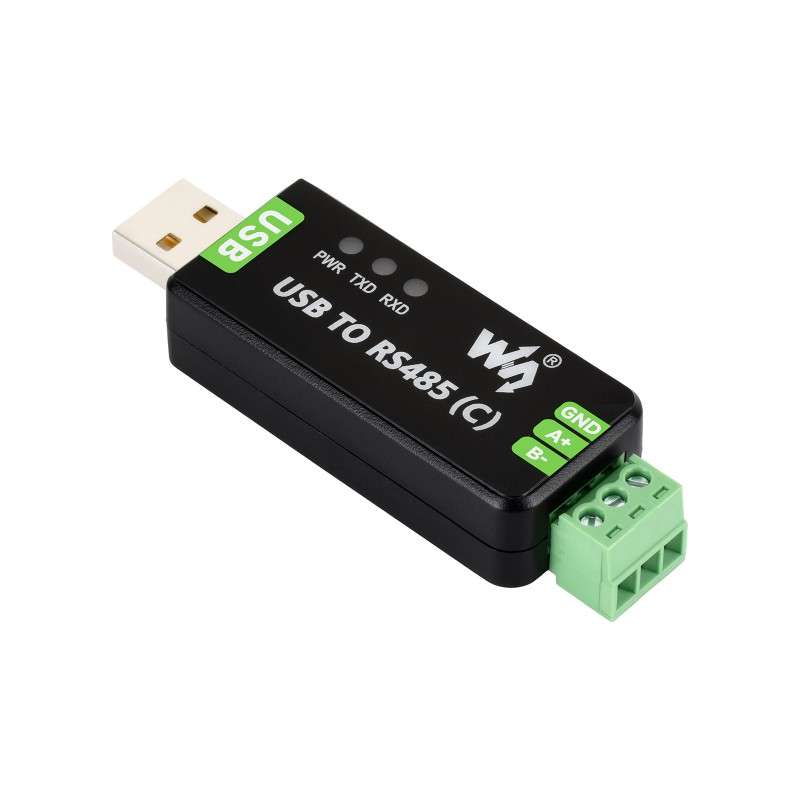

Waveshare USB TO RS485 (C) FT232RNL İzoleli USB-RS485 Dönüştürücü

Waveshare USB TO RS485 (C), FT232RNL çipi üzerine tasarlanmış, endüstriyel kullanıma uygun izoleli ve çift yönlü USB-RS485 dönüştürücüdür. Bilgisayar, endüstriyel PC, Raspberry Pi, Jetson ve benzeri USB host cihazların USB-A bağlantısını RS485 diferansiyel haberleşme arayüzüne dönüştürür.

Endüstriyel otomasyon, cihaz haberleşmesi, Modbus RTU cihazları, ekipman debug işlemleri, veri toplama sistemleri ve uzun mesafeli seri haberleşme uygulamalarında kullanılabilir. FT232RNL tabanlı yapısı sayesinde 300 bps ile 512000 bps arasında iletişim hızlarını desteklerken, donanımsal otomatik yön kontrolü sayesinde RS485 veri gönderme ve alma yönünü otomatik olarak yönetir.

Öne Çıkan Özellikler

FT232RNL ile Kararlı USB-RS485 Haberleşme

USB TO RS485 (C), orijinal FT232RNL USB-UART çipi kullanır. USB bağlantısını RS485 seri haberleşme arayüzüne dönüştürerek farklı bilgisayar ve gömülü sistemlerle uyumlu bir iletişim altyapısı sağlar.

300–512000 bps arasındaki haberleşme hızlarını desteklemesi sayesinde farklı seri haberleşme gereksinimlerine uyum sağlar.

2,5 kV Optik İzolasyon

Üründe USB host tarafı ile RS485 saha tarafı arasında optik izolasyon bulunur. Bu yapı; toprak döngülerinin, ortak-mod girişimlerin ve iki taraf arasındaki potansiyel farkların haberleşme üzerindeki etkisini azaltmaya yardımcı olur.

Özellikle endüstriyel otomasyon, uzun kablo mesafeleri, çoklu cihaz bağlantıları ve elektriksel gürültünün yüksek olduğu ortamlarda avantaj sağlar. İzolasyon gerilimi 2,5 kV'a kadar desteklenir.

Güçlü RS485 Koruma Devresi

RS485 tarafında bulunan koruma bileşenleri, endüstriyel ortamlarda oluşabilecek ani gerilim yükselmelerine ve elektrostatik boşalmalara karşı ek güvenlik sağlar.

• 600 W yıldırım/surge koruması
• 15 kV ESD koruması
• TVS (Transient Voltage Suppressor) koruması
• Resetlenebilir sigorta
• Koruma diyotları
• Dahili 120 Ω sonlandırma direnci

Bu koruma yapısı; aşırı akım, aşırı gerilim, transient gerilim darbeleri ve ESD kaynaklı risklerin azaltılmasına yardımcı olur.

Otomatik RS485 Yön Kontrolü

RS485 haberleşmede veri gönderme ve alma yönü donanımsal olarak otomatik şekilde kontrol edilir. Böylece kullanıcı tarafından manuel yön değiştirme kontrolüne ihtiyaç duyulmaz ve USB-RS485 iletişimi daha pratik hâle gelir.

1200 Metreye Kadar RS485 Haberleşme

Uygun kablolama, baud rate ve ortam koşullarında RS485 tarafında yaklaşık 1200 metreye kadar haberleşme mesafesi desteklenir. Bu değer özellikle düşük baud rate değerlerinde geçerlidir.

RS485 arayüzü A+, B- ve GND bağlantılarını sunar. Uzun mesafeli veya yüksek parazitli uygulamalarda GND referansının uygun şekilde bağlanması önerilir.

32 Cihaza Kadar Çok Noktalı Haberleşme

USB TO RS485 (C), point-to-multipoint RS485 haberleşmesini destekler ve aynı RS485 hattında 32 node'a kadar cihaz bağlantısına olanak sağlar.

16'dan fazla cihazın bulunduğu sistemlerde haberleşme performansını korumak için RS485 repeater kullanılması önerilir.

3 LED ile Anlık Durum Takibi

Üzerinde bulunan üç LED sayesinde güç ve veri iletişimi kolayca takip edilebilir:

• PWR: USB bağlantısı yapıldığında ve besleme algılandığında kırmızı yanar.
• TXD: USB portundan RS485 tarafına veri gönderildiğinde yanar.
• RXD: RS485 cihaz tarafından veri alındığında yanar.

Modbus RTU Uyumlu Haberleşme

Waveshare USB TO RS485 (C), Modbus RTU cihazlarıyla haberleşmek için kullanılabilir. Ancak ürünün kendi içerisinde bir Modbus master/slave protokol yazılımı bulunmaz.

Modbus RTU komutlarının oluşturulması, register okuma/yazma ve gelen verilerin yorumlanması; bilgisayar, Raspberry Pi, endüstriyel bilgisayar veya kullanılan host yazılım tarafından gerçekleştirilmelidir.

Geniş İşletim Sistemi Uyumluluğu

FT232RNL tabanlı yapı sayesinde USB TO RS485 (C);

• Windows 11 / 10 / 8.1 / 8 / 7 / XP
• macOS
• Linux
• Android
• WinCE

gibi işletim sistemleriyle uyumludur. İşletim sistemine bağlı olarak cihaz sanal COM portu olarak algılanabilir. Gerekli durumlarda FTDI VCP sürücüsü kurulabilir.

Kullanım Alanları

Waveshare USB TO RS485 (C), aşağıdaki uygulamalarda kullanılabilir:

• Endüstriyel otomasyon sistemleri
• PLC ve endüstriyel cihaz haberleşmesi
• Modbus RTU cihaz bağlantıları
• RS485 sensör ve kontrol cihazları
• Endüstriyel veri toplama
• Uzun mesafeli seri haberleşme
• Cihaz test ve debug işlemleri
• IoT ve akıllı sistemler
• Raspberry Pi ve Jetson tabanlı projeler
• Makine ve ekipman kontrol sistemleri
• Elektriksel parazit bulunan ortamlarda seri haberleşme

Teknik Özellikler

Özellik	Değer
Ürün Tipi	Endüstriyel İzoleli USB-RS485 Dönüştürücü
Model	USB TO RS485 (C)
SKU	34620
Haberleşme Çipi	FT232RNL
Host Arayüzü	USB
Cihaz Arayüzü	RS485
USB Konnektörü	USB-A
USB Çalışma Gerilimi	5 V
Haberleşme Hızı	300 bps – 512000 bps
RS485 Konnektörü	Vidalı Terminal
RS485 Pinleri	A+, B-, GND
Yön Kontrolü	Donanımsal otomatik yön kontrolü
USB Haberleşme Mesafesi	Yaklaşık 5 m
RS485 Haberleşme Mesafesi	Yaklaşık 1200 m*
RS485 Haberleşme Yapısı	Point-to-Multipoint
Maksimum Node	32
Repeater Önerisi	16'dan fazla node için
İzolasyon	Optik izolasyon
İzolasyon Gerilimi	2,5 kV'a kadar
RS485 Surge/Lightning Koruması	600 W
ESD Koruması	15 kV
Sonlandırma Direnci	120 Ω
USB Koruması	200 mA resetlenebilir sigorta + ESD
LED Göstergeler	PWR / TXD / RXD
Çalışma Sıcaklığı	-40°C ~ 85°C
Çalışma Nemi	%5 RH ~ %95 RH
İşletim Sistemi	Windows, macOS, Linux, Android, WinCE

* Yaklaşık 1200 m haberleşme mesafesi düşük baud rate değerleri ve uygun RS485 kablolama koşulları için belirtilmiştir. Gerçek iletişim mesafesi; baud rate, kablo kalitesi, elektromanyetik parazit, topraklama ve bus topolojisine göre değişebilir.

USB Arayüzü

• Arayüz: USB-A
• Çalışma gerilimi: 5 V
• USB koruması: 200 mA resetlenebilir sigorta
• ESD koruması: Mevcut
• Yaklaşık USB kablo/iletişim mesafesi: 5 m

RS485 Arayüzü

• Konnektör: Vidalı terminal
• Pinler: A+, B-, GND
• Yön kontrolü: Donanımsal otomatik
• Surge/Yıldırım koruması: 600 W
• ESD koruması: 15 kV
• İzolasyon: Optik
• İzolasyon gerilimi: 2,5 kV'a kadar
• Sonlandırma: Dahili 120 Ω
• Maksimum mesafe: Yaklaşık 1200 m
• Node: 32'ye kadar
• Haberleşme tipi: Point-to-Multipoint

RS485 hattında uzun mesafe ve yüksek parazit bulunan uygulamalarda bükümlü çift (twisted-pair), mümkünse ekranlı kablo kullanılması; bus topolojisinin korunması ve sonlandırma dirençlerinin uygun şekilde konumlandırılması önerilir.

Kutu İçeriği

• 1 × Waveshare USB TO RS485 (C)

Paket Bilgileri

Özellik	Değer
Tek Paket Ağırlığı	0,08 kg / 0,19 lb
Tek Paket Boyutu	8 × 5 × 3 cm
Koli İçi Adet	200
Koli Ağırlığı	15,10 kg
Koli Boyutu	40 × 30 × 30 cm
20GP Konteyner	740 koli × 200 adet = 148.000 adet
40HQ Konteyner	1719 koli × 200 adet = 343.800 adet

Samm Market Güvencesi

Waveshare USB TO RS485 (C); FT232RNL çipi, 2,5 kV optik izolasyonu, 600 W surge/yıldırım koruması, 15 kV ESD koruması ve uzun mesafeli RS485 haberleşme desteğiyle endüstriyel seri haberleşme uygulamaları için güvenilir bir USB-RS485 dönüştürme çözümüdür. Samm Market güvencesiyle uygun fiyat, hızlı kargo ve güvenilir ürün deneyimi sunar.
