ESP32-S3 2.4GHz Wi-Fi Geliştirme Kartı (Headersız)

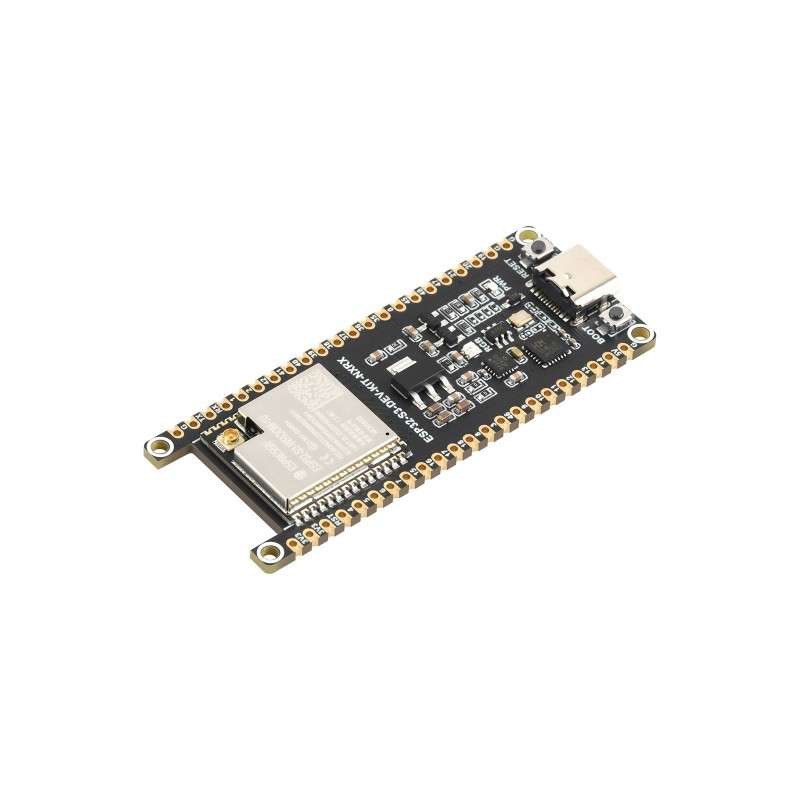

ESP32-S3-DEV-KIT-N16R8-U Harici Antenli ESP32-S3 Geliştirme Kartı

Waveshare ESP32-S3-DEV-KIT-N16R8-U, güçlü işlemci performansı, 2.4 GHz Wi-Fi, Bluetooth LE ve zengin çevre birimi bağlantıları sunan kompakt bir ESP32-S3 geliştirme kartıdır. Kart, ESP32-S3-WROOM-1U-N16R8 modülünü temel alır ve 16MB Flash ile 8MB PSRAM kapasitesi sunar.

240 MHz'e kadar çalışan çift çekirdekli Xtensa 32-bit LX7 işlemci, USB ve UART geliştirme desteği, geniş GPIO bağlantıları ve ESP32-S3-DevKitC-1 ile uyumlu pin dizilimi sayesinde prototipleme, IoT, kablosuz haberleşme, otomasyon ve gömülü sistem projeleri için güçlü bir platform sağlar.

Güçlü ESP32-S3 İşlemci

ESP32-S3-DEV-KIT-N16R8-U üzerinde yer alan ESP32-S3-WROOM-1U-N16R8 modülü:

• Çift çekirdekli Xtensa 32-bit LX7 işlemci
• 240 MHz'e kadar çalışma frekansı
• 512KB SRAM (TCM)
• 384KB ROM
• 8MB PSRAM
• 16MB Flash

özelliklerine sahiptir.

Bu donanım yapısı, gelişmiş IoT uygulamaları, gerçek zamanlı kontrol sistemleri, kablosuz haberleşme ve daha yüksek bellek gerektiren gömülü projeler için uygun bir geliştirme ortamı sunar.

2.4 GHz Wi-Fi ve Bluetooth LE

ESP32-S3-DEV-KIT-N16R8-U, dahili kablosuz haberleşme özellikleri sayesinde ek bir kablosuz modüle ihtiyaç duymadan bağlantılı uygulamalar geliştirmenize olanak tanır.

• 2.4 GHz Wi-Fi
• IEEE 802.11 b/g/n
• Bluetooth Low Energy (BLE)
• Bluetooth 5 desteği
• Bluetooth Mesh desteği

Kartın harici anten bağlantısı, kablosuz haberleşme uygulamalarında uygun anten seçimine imkân sağlar.

USB Type-C Üzerinden USB ve UART

Kart üzerinde bulunan CH343 ve CH334 entegreleri sayesinde USB ve UART geliştirme işlemleri tek bir USB Type-C bağlantısı üzerinden gerçekleştirilebilir.

Bilgisayara USB Type-C ile bağlandığında iki bağımsız COM portu görülebilir:

• CH343 USB-to-UART arayüzü
• ESP32-S3 native USB arayüzü

ESP32-S3 native USB arayüzü aynı zamanda JTAG hata ayıklama amacıyla da kullanılabilir.

ESP32-S3-DevKitC-1 ile Uyumlu Pin Dizilimi

Kartın pin dizilimi ESP32-S3-DevKitC-1 ile uyumludur. Bu sayede ESP32-S3 ekosistemindeki çok sayıda sensör, modül, ekran ve çevre birimiyle kolayca kullanılabilir.

Zengin GPIO bağlantıları; SPI, I2C, UART ve diğer çevre birimleriyle farklı donanımların projeye dahil edilmesini kolaylaştırır.

Castellated Modül Tasarımı

ESP32-S3-WROOM-1U-N16R8 modülünün castellated edge tasarımı, modülün özel olarak tasarlanmış taşıyıcı kartlara doğrudan lehimlenmesine olanak tanır.

Bu özellik, prototip geliştirmeden seri üretime geçiş aşamasında özel PCB tasarımlarında avantaj sağlar.

Düşük Güç Tüketimi

ESP32-S3-DEV-KIT-N16R8-U, farklı düşük güç çalışma durumlarını (low-power modes) destekler.

Kablosuz haberleşme mesafesi, veri aktarım hızı ve güç tüketimi arasında uygulamaya göre uygun bir denge kurulabilir. Bu özellik özellikle batarya ile çalışan IoT ve taşınabilir cihaz projelerinde avantaj sağlar.

Desteklenen Geliştirme Ortamları

ESP32-S3-DEV-KIT-N16R8-U farklı geliştirme platformlarıyla kullanılabilir:

• ESP-IDF
• Arduino IDE
• MicroPython
• PlatformIO
• ESPHome
• Diğer ESP32-S3 uyumlu geliştirme ortamları

ESP-IDF profesyonel ve ticari uygulamalar için kapsamlı bir geliştirme altyapısı sunarken, Arduino ve MicroPython hızlı prototipleme ve eğitim amaçlı projeler için kolay kullanım sağlar.

Teknik Özellikler

Özellik	Değer
Mikrodenetleyici	ESP32-S3
Modül	ESP32-S3-WROOM-1U-N16R8
İşlemci	Xtensa 32-bit LX7 Dual-Core
Maksimum Frekans	240 MHz
SRAM	512KB
ROM	384KB
Flash	16MB
PSRAM	8MB
Wi-Fi	2.4 GHz, 802.11 b/g/n
Bluetooth	Bluetooth 5 LE
Bluetooth Mesh	Desteklenir
USB	USB Type-C
USB-UART	CH343
USB Hub	CH334
Native USB	ESP32-S3 USB
JTAG	Native USB üzerinden
Anten	Harici anten
GPIO	Çoklu çevre birimi desteği
Pin Uyumluluğu	ESP32-S3-DevKitC-1
Modül Yapısı	Castellated
Düşük Güç Modları	Desteklenir
Geliştirme Ortamları	ESP-IDF, Arduino, MicroPython ve diğerleri

Kullanım Alanları

ESP32-S3-DEV-KIT-N16R8-U aşağıdaki uygulamalarda kullanılabilir:

• IoT cihazları
• Akıllı ev sistemleri
• Kablosuz sensör sistemleri
• Endüstriyel otomasyon
• Robotik projeler
• Bluetooth BLE uygulamaları
• Wi-Fi tabanlı kontrol sistemleri
• Veri toplama sistemleri
• Gömülü sistemler
• Taşınabilir elektronik cihazlar
• Prototipleme ve eğitim
• Özel PCB ve ürün geliştirme

Kutu İçeriği

• 1× ESP32-S3-DEV-KIT-N16R8-U
• 4× 20 Pin erkek pinheader

Not: Bu varyant harici anten bağlantısına sahip N16R8-U modelidir. SKU 34549, Waveshare ürün dokümantasyonunda ESP32-S3-DEV-KIT-N16R8-U olarak listelenmektedir.
