ESP32-C5 Wi-Fi 6 Geliştirme Kartı (32MB Flash / 8MB PSRAM / Harici Anten)

ESP32-C5 Wi-Fi 6 Geliştirme Kartı – Çift Bant 2.4/5GHz, Zigbee ve Thread

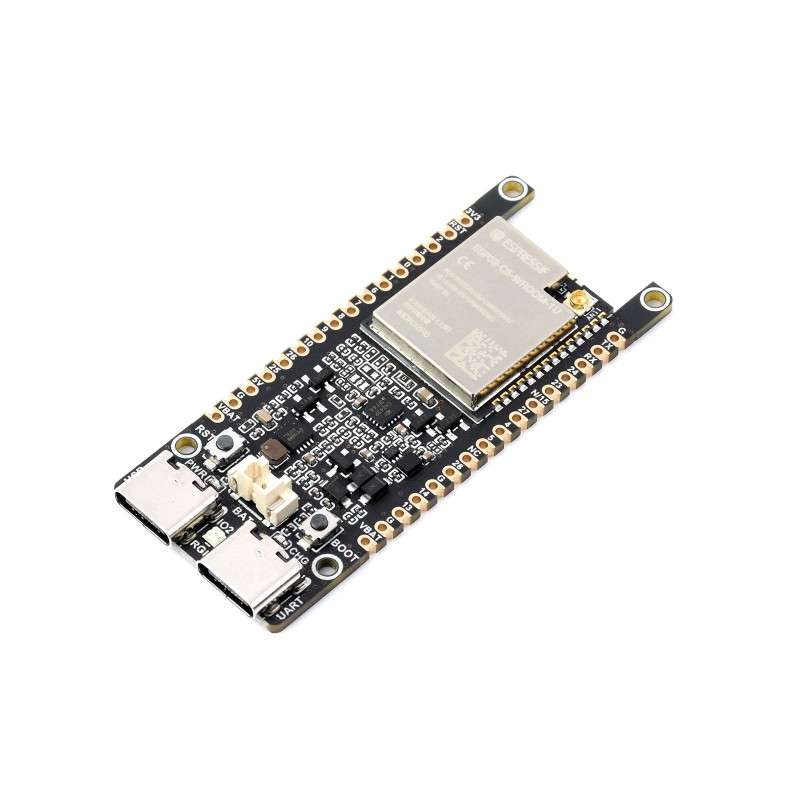

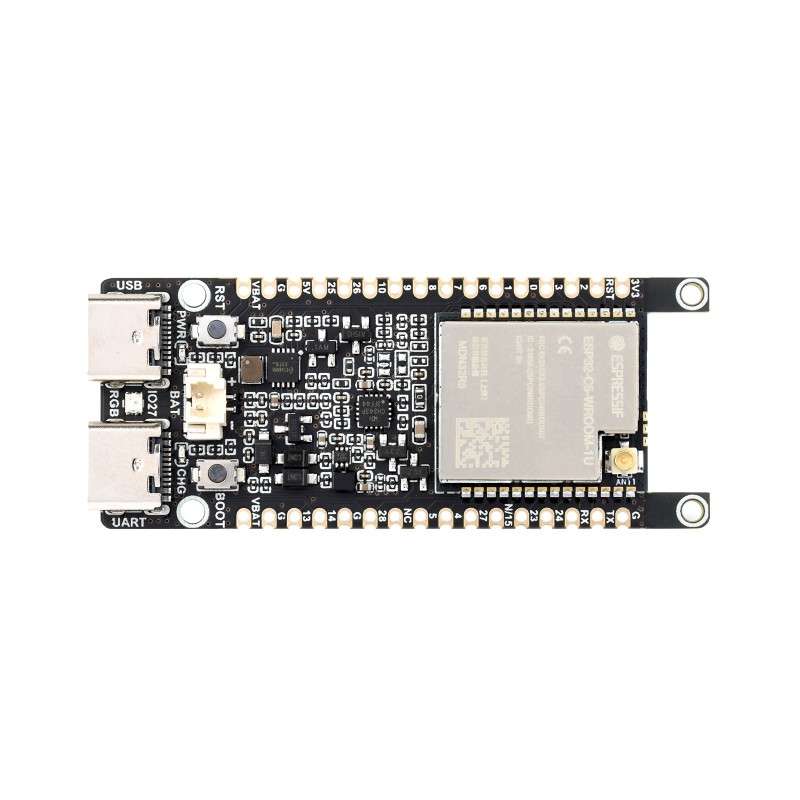

ESP32-C5-WIFI6-KIT, Waveshare tarafından geliştirilen ve ESP32-C5-WROOM-1 modülünü temel alan, çift bant Wi-Fi 6, Bluetooth 5 LE, Zigbee 3.0 ve Thread protokollerini destekleyen çok protokollü bir IoT geliştirme kartıdır.

Tek çekirdekli 32-bit RISC-V işlemci mimarisine sahip ESP32-C5, 240 MHz'e kadar çalışma frekansı sunar. 384 KB Static RAM, 320 KB ROM ve 8 MB PSRAM ile desteklenen kart; birden fazla kablosuz haberleşme protokolünün aynı sistem içerisinde kullanılabildiği akıllı ev, IoT gateway ve cihazlar arası iletişim uygulamaları için tasarlanmıştır.

Çift bant Wi-Fi 6 desteği sayesinde hem 2.4 GHz hem de 5 GHz Wi-Fi ağlarına bağlanabilen ESP32-C5-WIFI6-KIT; Zigbee ve Thread gibi IEEE 802.15.4 tabanlı protokolleri de destekleyerek farklı kablosuz cihazları tek bir platform üzerinden yönetmeye olanak tanır.

ESP32-C5 ile Wi-Fi 6 ve Çoklu Protokol Desteği

Kartın temelinde bulunan ESP32-C5-WROOM-1 modülü, IoT uygulamalarında farklı kablosuz haberleşme standartlarını tek bir platformda bir araya getirir.

Desteklenen kablosuz teknolojiler:

• Wi-Fi 6 – 2.4 GHz
• Wi-Fi 6 – 5 GHz
• Bluetooth 5 LE
• IEEE 802.15.4
• Zigbee 3.0
• Thread

Bu özellikler ESP32-C5-WIFI6-KIT'i yalnızca standart bir Wi-Fi geliştirme kartı olmaktan çıkararak çok protokollü IoT gateway ve akıllı ev merkezi uygulamaları için uygun bir platform haline getirir.

Çift Bant Wi-Fi 6

ESP32-C5, 2.4 GHz ve 5 GHz çift bant Wi-Fi 6 desteği sunar.

Çalışma frekans aralıkları:

• 2.4 GHz: 2400–2500 MHz
• 5 GHz: 5150–5850 MHz

Çift bant desteği sayesinde uygulamanın gereksinimlerine göre bağlantı menzili, veri aktarım performansı ve ağ yoğunluğu arasında uygun denge kurulabilir.

Zigbee 3.0 ve Thread Desteği

ESP32-C5-WIFI6-KIT'in önemli özelliklerinden biri, IEEE 802.15.4 kablosuz iletişim desteğidir.

Bu altyapı üzerinden:

• Zigbee 3.0
• Thread

protokolleri kullanılabilir.

Bu özellik özellikle farklı haberleşme standartlarını aynı IoT sistemi içerisinde birleştirmek isteyen geliştiriciler için avantaj sağlar. Akıllı ev hub'ları, sensör ağları, otomasyon sistemleri ve Matter/Thread tabanlı IoT altyapıları için uygun bir donanım platformu oluşturur.

240 MHz RISC-V İşlemci

Kart üzerinde bulunan ESP32-C5, 32-bit RISC-V mimarisine sahip tek çekirdekli işlemci kullanır.

İşlemci özellikleri:

• RISC-V 32-bit
• Tek çekirdek
• 240 MHz'e kadar çalışma frekansı

Kartın 384 KB Static RAM, 320 KB ROM ve 8 MB PSRAM kapasitesi, aynı anda birden fazla protokol yığını ve orta seviyeli uygulamaların çalıştırılması için gerekli kaynakları sağlar.

Flash ve Bellek

ESP32-C5-WIFI6-KIT serisi, ürün varyantına bağlı olarak farklı Flash bellek seçenekleriyle sunulabilir.

Temel bellek özellikleri:

• 384 KB Static RAM
• 320 KB ROM
• 8 MB PSRAM
• Flash bellek: ürün varyantına göre

Not: Kaynak teknik bilgilerinde Flash kapasitesi için farklı varyant değerleri belirtilmektedir. Ürün paketindeki model kodu ve varyant bilgisine göre Flash kapasitesinin kontrol edilmesi önerilir.

Harici 3.7V Li-Po / Li-Ion Batarya Desteği

Kart üzerinde batarya şarj ve güç yönetimi modülü bulunur.

Harici batarya kullanımı için kart üzerinde 3.7V MX1.25 lityum batarya bağlantısı ayrılmıştır. Bu sayede USB bağlantısına bağlı kalmadan taşınabilir IoT cihazları ve düşük güç tüketimli kablosuz uygulamalar geliştirilebilir.

Kartın desteklediği düşük güç çalışma modları sayesinde güç tüketimi ile haberleşme performansı arasında uygulamaya özel bir denge kurulabilir.

USB Type-C

ESP32-C5-WIFI6-KIT üzerinde USB Type-C bağlantısı bulunur.

USB Type-C bağlantısı geliştirme sürecinde kullanım kolaylığı sağlarken kartın güç ve programlama işlemlerinde pratik bir bağlantı çözümü sunar.

Castellated Modül Tasarımı

ESP32-C5-WROOM-1 modülünün castellated pin tasarımı, kartın doğrudan özel taşıyıcı kartlara veya PCB tasarımlarına lehimlenebilmesini sağlar.

Bu özellik özellikle:

• Özel IoT cihazları
• Seri üretim PCB tasarımları
• Akıllı ev ürünleri
• Gateway cihazları
• Özel taşıyıcı kartlar

geliştiren kullanıcılar için avantaj sağlar.

Düşük Güç Tüketimi

ESP32-C5-WIFI6-KIT birden fazla düşük güç çalışma modu destekler.

Bu sayede uygulamaya göre:

• Güç tüketimi
• Haberleşme menzili
• Veri aktarım hızı
• Kablosuz bağlantı performansı

arasında uygun bir denge oluşturulabilir.

Özellikle batarya ile çalışan IoT sensörleri, akıllı ev cihazları ve taşınabilir gateway uygulamalarında düşük güç özelliklerinden yararlanılabilir.

Geliştirme Ortamları

ESP32-C5-WIFI6-KIT, Espressif'in ESP-IDF geliştirme framework'ünün yanı sıra Arduino ekosistemi ile hızlı prototipleme ve uygulama geliştirme imkânı sunar.

Bu sayede hem profesyonel ESP32 geliştirme projelerinde hem de Arduino tabanlı prototipleme çalışmalarında kullanılabilir.

Kullanım Alanları

ESP32-C5-WIFI6-KIT özellikle aşağıdaki uygulamalar için uygundur:

• Çok protokollü IoT gateway
• Akıllı ev hub'ları
• Zigbee gateway
• Thread gateway
• Wi-Fi 6 IoT cihazları
• Matter ve Thread tabanlı projeler
• Akıllı ev otomasyonu
• IoT sensör ağları
• Kablosuz cihaz entegrasyonu
• Protokoller arası haberleşme sistemleri
• Taşınabilir IoT cihazları
• Düşük güç tüketimli IoT uygulamaları
• ESP-IDF projeleri
• Arduino tabanlı ESP32-C5 projeleri

Teknik Özellikler

Özellik	Değer
Modül	ESP32-C5-WROOM-1
İşlemci	32-bit RISC-V
Çekirdek	Tek Çekirdek
Maksimum Frekans	240 MHz
Static RAM	384 KB
ROM	320 KB
PSRAM	8 MB
Wi-Fi	Wi-Fi 6, 2.4 GHz / 5 GHz
Wi-Fi Frekansı	2400–2500 / 5150–5850 MHz
Bluetooth	Bluetooth 5 LE
IEEE 802.15.4	Destekleniyor
Zigbee	Zigbee 3.0
Thread	Destekleniyor
USB	USB Type-C
Batarya	3.7V Lityum
Batarya Konnektörü	MX1.25
Geliştirme	ESP-IDF / Arduino
Düşük Güç Modları	Destekleniyor
Modül Yapısı	Castellated
Anten	RF özelliklerine uygun harici bağlantı yapısı

RF / Anten Özellikleri

Özellik	Değer
Frekans Aralığı	2400–2500 / 5150–5850 MHz
Bant Genişliği	100–700 MHz
VSWR	≤1.92
Tepe Kazanç	2 ± 0.5 dBi
Çıkış Empedansı	50 Ω
Polarizasyon	Dikey
Maksimum Güç	10 W
Boyut	109 × 10 mm
Konnektör	SMA erkek, merkez pin
Gövde Malzemesi	TPEE
Çalışma Sıcaklığı	-20°C ile +70°C
Radyasyon	Omnidirectional / Çok yönlü

Kutu İçeriği

• 1 × ESP32-C5-WIFI6-KIT-N32R8-U
• 2 × 20 Pin siyah erkek header

Samm Market güvencesiyle ESP32-C5-WIFI6-KIT; çift bant Wi-Fi 6, Bluetooth 5 LE, Zigbee 3.0 ve Thread desteğini RISC-V mimarisiyle bir araya getirerek özellikle çok protokollü IoT gateway, akıllı ev hub'ı ve kablosuz cihaz entegrasyonu projeleri için güçlü ve esnek bir geliştirme platformu sunar.
