CM4 için Nano Base Board (B)

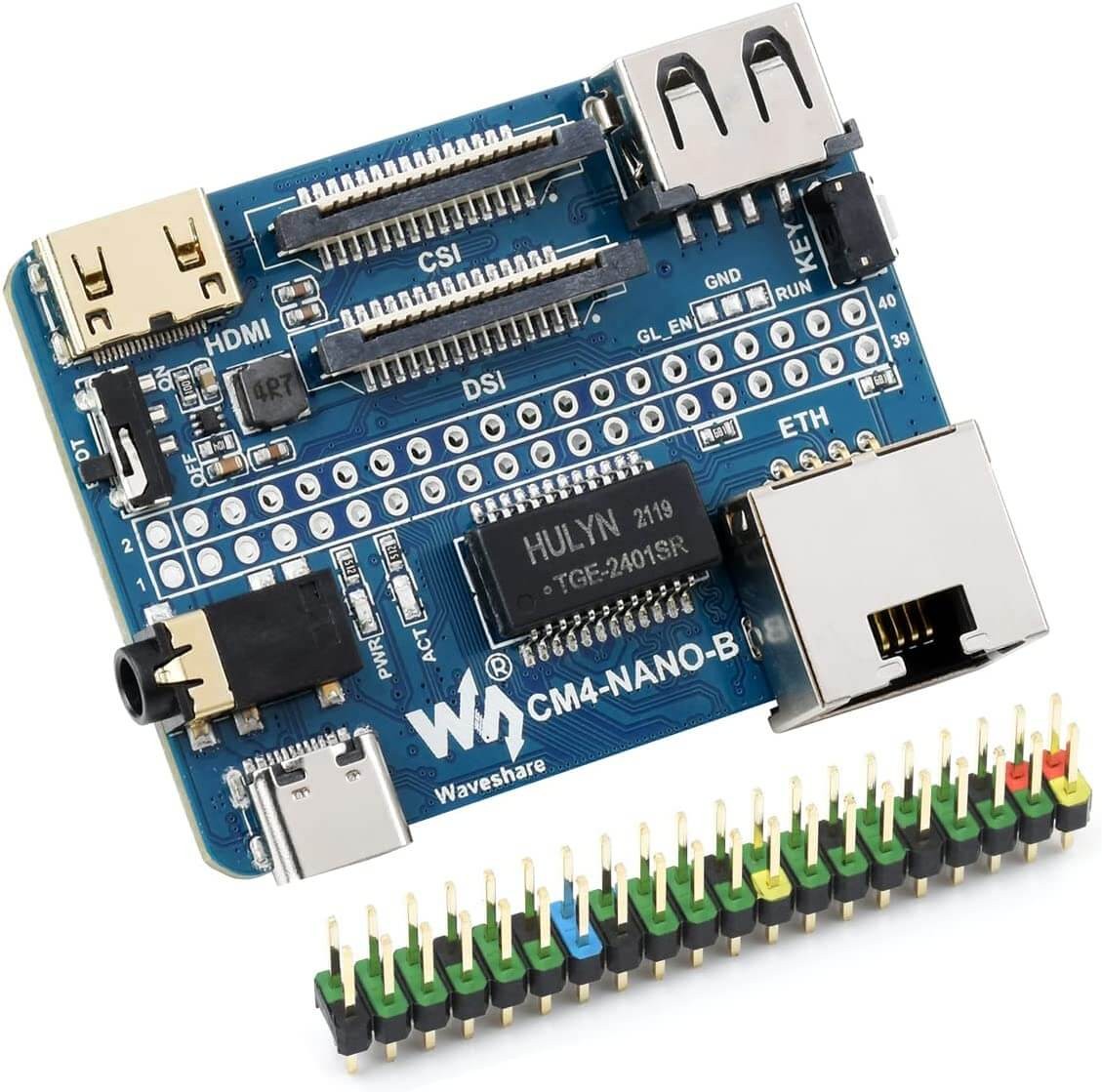

CM4-NANO-B (Raspberry Pi CM4 Ultra Mini Genişletme Kartı Tip B), Raspberry Pi Compute Module 4 ile kullanılabilen bir anakarttır. Küçük olmasına rağmen Raspberry Pi Compute Module 4'ün arayüzünü ortaya çıkarabilir.

Önlemler

• USB ve HDMI dışında herhangi bir cihazı çalışır durumda TAKMAYIN.
• Modülün herhangi bir koruması olmadığından, lütfen güç kaynağına kısa devre yaptırmayın.
• USB Type-C arayüzü, görüntüyü programlamak için bir güç kaynağı veya bir USB SLAVE arayüzü olarak kullanılabilir.
• CM4'ün normal güç beslemesini sağlamak için, görüntüyü programlamak için USB Type-C arayüzünü kullanırken lütfen başka cihazlar bağlamayın.
• CM4'ün normal kullanımda olduğundan emin olmak için 5V 2A sağlanması. Aksi halde otomatik kapanma, frekans düşürme ve benzeri sorunlar olabilir.
• USB2.0, CSI, DSI ve Audio arabirimleri varsayılan olarak devre dışıdır ve kullanıcı tarafından etkinleştirilmesi gerekir.
• Kullanıcı anahtarı GPIO21'e bağlanır ve R16 (10K) tarafından GPIO_VREF'e çekilir. Tuşa basılmadığında, GPIO21 varsayılan olarak yükseğe çekilir; tuşuna basıldığında GPIO21 seviyesi aşağı çekilecektir.

Özellikler

CM4 SOKETİ - Compute Module 4'ün tüm çeşitleri için uygun

AĞ - Gigabit Ethernet RJ45 konektörü

KONNEKTÖR - Raspberry Pi 40PIN GPIO başlığı × 1

USB - USB 2.0 Tip A konektör × 1

EKRAN - MIPI DSI bağlantı noktası × 1 (15pin 1.0mm FPC konnektörü)

KAMERA - MIPI CSI-2 bağlantı noktası × 1 (15 pimli 1,0 mm FPC konnektörü)

VİDEO - Mini HDMI bağlantı noktası × 1, 4K 30 fps çıkışı destekler

SES -  3,5 mm jak

DEPOLAMA - Compute Module 4 Lite (eMMC'siz) varyantları için Micro SD kart soketi

GÜÇ GİRİŞİ - 5V

ÖLÇÜLER - 56×41mm

Ürün üretici sayfası için tıklayınız.

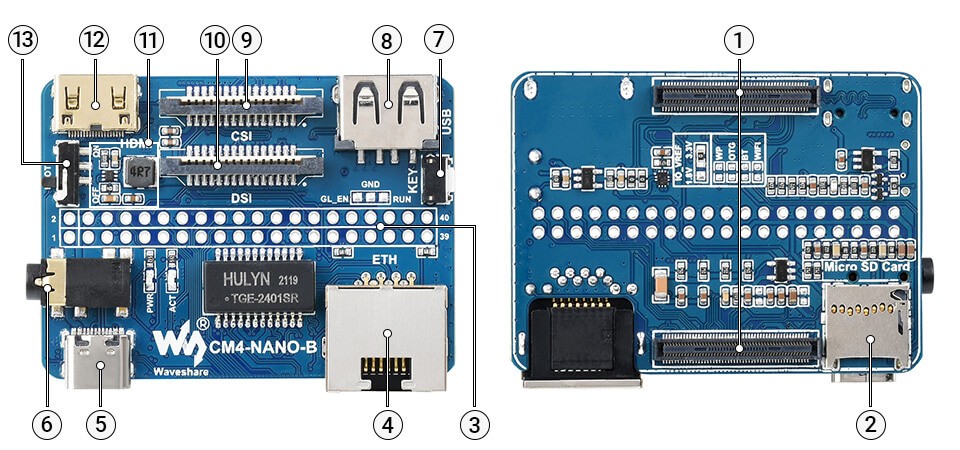

Board Üzerinde Neler Var ?

1 - CM4 soketi

Compute Module 4'ün tüm çeşitleri için uygun

2 - Mikro SD kart yuvası

önceden yakılmış görüntüye sahip bir Micro SD kartı bağlamak için (YALNIZCA Lite varyantı)

3 - 40PIN GPIO başlığı

HAT çeşitlerini bağlamak için

4 - Gigabit Ethernet RJ45 konektörü

5 - Güç kaynağı / Programlama

5V güç kaynağı veya eMMC yazma için kullanılır

6 - 3,5 mm ses jakı

7 - Kullanıcı düğmesi

8 - USB2.0 konektörü

USB cihazlarını bağlamak için

9 - CSI konektörü

MIPI CSI kamera arayüzü

10 - DSI konektörü

MIPI DSI ekran arayüzü

11 - MP1658

12 - Mini HDMI konektörü

4K 30fps çıkışı destekler

13 - Önyükleme anahtarı

AÇIK: USB'yi Type C arabirimine geçirin, güç verildiğinde indirme moduna girecektir (RPI önyüklemesi aracılığıyla yüksek kapasiteli bir disk olarak yapılandırılmıştır)

KAPALI: USB'yi Tip A arabirimine geçirin, güç açıldığında indirme moduna girmez (eMMC veya Mikro SD karttan önyüklenir)
