Arduino Portenta Makine Kontrol Modülü

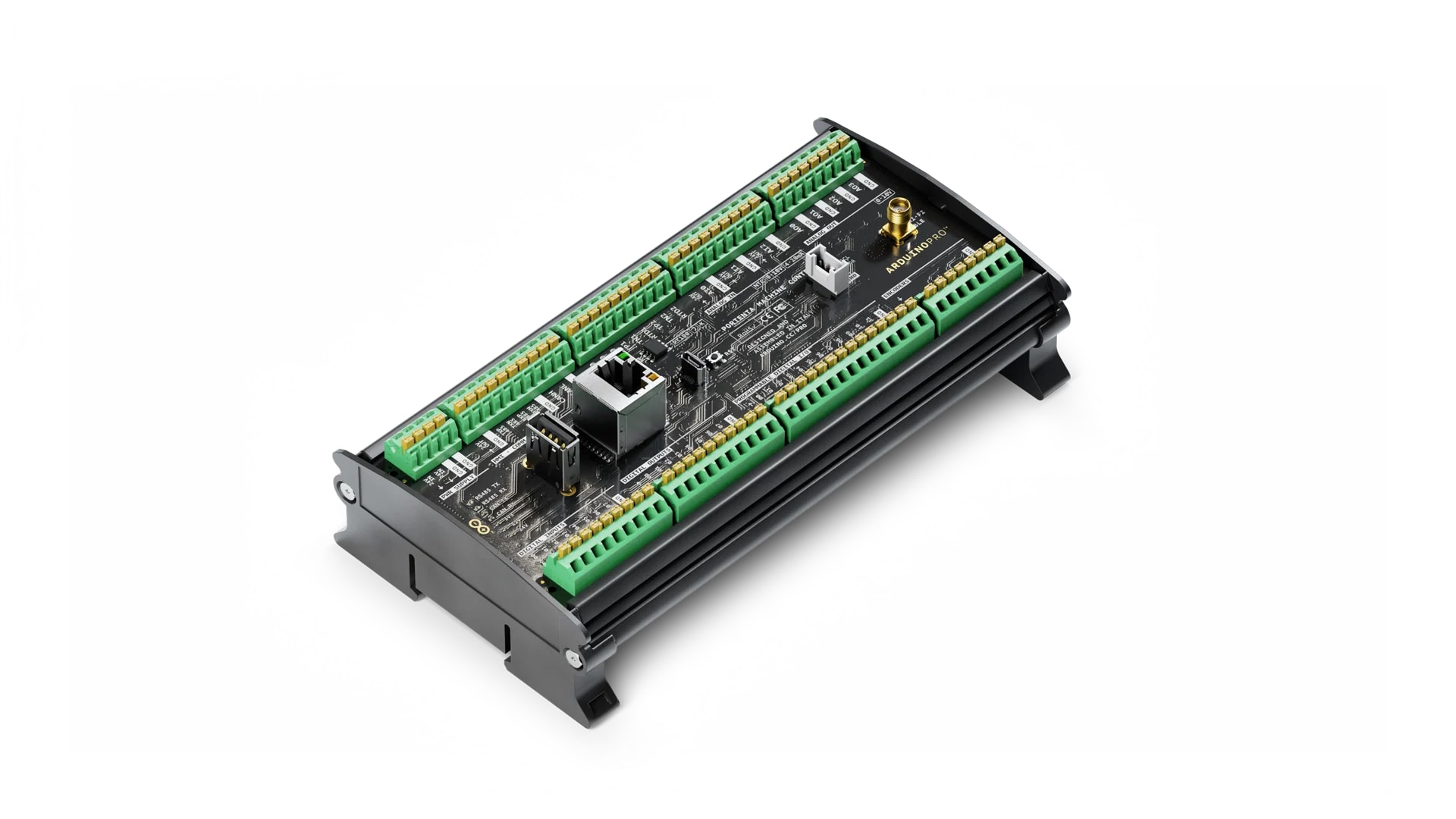

Arduino Portenta Machine Control – Endüstriyel Makine Kontrol Ünitesi

Arduino Portenta Machine Control, makine ve endüstriyel ekipmanların merkezi olarak kontrol edilmesi, izlenmesi ve akıllı hale getirilmesi için tasarlanmış profesyonel endüstriyel kontrol ünitesidir.

Portenta H7 tabanlı güçlü işlem altyapısını endüstriyel giriş/çıkış (I/O), haberleşme protokolleri ve bağlantı seçenekleriyle bir araya getiren Portenta Machine Control; PLC kontrolü, makine otomasyonu, gerçek zamanlı veri toplama, uzaktan izleme, kestirimci bakım (predictive maintenance) ve yapay zekâ destekli endüstriyel uygulamalar için kullanılabilir.

Arduino framework veya farklı gömülü sistem geliştirme platformları kullanılarak programlanabilen cihaz, mevcut makinelerin modernize edilmesine ve yeni nesil bağlantılı endüstriyel sistemlere dönüştürülmesine olanak tanır.

Portenta Machine Control Öne Çıkan Özellikleri

• Portenta H7 tabanlı çift çekirdekli STM32H747XI işlemci
• Endüstriyel soft-PLC kontrolü
• 24V DC dijital giriş ve çıkışlar
• 4-20mA ve 0-10V analog I/O
• PT100, J/K ve NTC 10K sıcaklık sensörü desteği
• 2 kanal encoder okuma
• 12 adet programlanabilir dijital I/O
• CAN-BUS haberleşmesi
• Programlanabilir RS232 / RS422 / RS485 seri port
• Gigabit sınıfı? Ethernet — kaynakta yalnızca Ethernet belirtilmiştir; bu nedenle hız bilgisi verilmemiştir
• USB programlama portu
• Wi-Fi ve Bluetooth Low Energy
• Dahili RTC (Real Time Clock)
• DIN ray montajına uygun gövde
• Hızlı bağlantı için push-in terminaller
• -40°C ile +85°C endüstriyel çalışma sıcaklığı
• Kompakt 170 × 90 × 50 mm tasarım
• CE, FCC ve RoHS sertifikaları

Endüstriyel PLC ve Makine Kontrolü

Portenta Machine Control, klasik bir geliştirme kartının ötesine geçerek endüstriyel makine kontrolü için gerekli giriş, çıkış ve haberleşme özelliklerini tek bir cihazda birleştirir.

Soft-PLC kontrolü sayesinde makine çalışma senaryoları yazılım üzerinden oluşturulabilir ve cihazın I/O pinleri uygulamanın ihtiyaçlarına göre yapılandırılabilir.

Bu yapı; farklı makineler için aynı donanım platformunun kullanılmasına ve ürünün ihtiyaca göre özelleştirilmesine yardımcı olur.

24V Endüstriyel Dijital I/O

Portenta Machine Control üzerinde endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan 24V DC dijital giriş ve çıkışlar bulunur.

Dijital Girişler

• 8x 24V DC dijital giriş
• 2x encoder okuma kanalı

Dijital Çıkışlar

• 8x 24V DC dijital çıkış
• Kanal başına 0,5A'ya kadar çıkış
• Kısa devre koruması

Ayrıca cihaz üzerinde 12 adet programlanabilir 24V lojik dijital I/O bulunur.

Bu yapı; sensör, röle, motor sürücüsü, valf, aktüatör ve diğer endüstriyel ekipmanların kontrolünde kullanılabilir.

Analog Giriş ve Çıkışlar

Portenta Machine Control, farklı endüstriyel sensörlerle çalışabilmek için çeşitli analog I/O seçenekleri sunar.

Cihaz üzerinde:

• 3x PT100 / J / K sıcaklık sensörü girişi
• 3x 4-20mA / 0-10V / NTC 10K analog giriş
• 4x 0-10V analog çıkış
• Kanal başına 20mA'ya kadar analog çıkış

bulunur.

Bu özellikler sayesinde sıcaklık, basınç, seviye, akış ve benzeri fiziksel büyüklükleri ölçen sensörler endüstriyel kontrol sistemine dahil edilebilir.

CAN-BUS ve RS485 Haberleşme

Endüstriyel makinelerin farklı kontrol ve haberleşme sistemleriyle entegrasyonu için CAN-BUS ve programlanabilir seri haberleşme desteği sunulur.

Seri port; RS232, RS422 veya RS485 olarak yapılandırılabilir.

Bu bağlantılar sayesinde Portenta Machine Control; PLC'ler, motor sürücüleri, sensörler, kontrol üniteleri ve diğer endüstriyel cihazlarla haberleşebilir.

Ethernet, Wi-Fi ve Bluetooth Bağlantısı

Portenta Machine Control, harici bağlantı donanımlarına ihtiyaç duymadan çeşitli ağ bağlantı seçenekleri sunar:

• Ethernet
• Wi-Fi
• Bluetooth Low Energy
• USB

Bu bağlantı seçenekleri, makine verilerinin izlenmesi, uzaktan kontrol, veri toplama ve endüstriyel IoT (IIoT) uygulamalarının geliştirilmesini kolaylaştırır.

Kestirimci Bakım ve Yapay Zekâ Uygulamaları

Portenta Machine Control, üretim sahasından gerçek zamanlı veri toplanmasına olanak tanır. Toplanan veriler makine performansının takip edilmesi, arıza belirtilerinin analiz edilmesi ve kestirimci bakım uygulamalarının geliştirilmesinde kullanılabilir.

Güçlü Portenta H7 işlem altyapısı sayesinde cihaz, uygun yazılım ve sistem mimarisiyle AI destekli endüstriyel uygulamalar için de kullanılabilir.

Bu yaklaşım, mevcut makinelerin yalnızca kontrol edilmesini değil, aynı zamanda veri üreten ve bağlantılı akıllı makinelere dönüştürülmesini sağlar.

Mevcut Makineleri Akıllı Hale Getirin

Portenta Machine Control, yeni bir makine tasarlamak kadar mevcut ekipmanların modernizasyonu için de kullanılabilir.

Mevcut makinelere bağlantı, izleme ve kontrol özellikleri eklenerek:

• Üretim verileri toplanabilir.
• Makine çalışma durumu uzaktan izlenebilir.
• Sensör verileri analiz edilebilir.
• Kestirimci bakım sistemleri geliştirilebilir.
• Uzaktan kontrol özellikleri eklenebilir.
• Mevcut ekipmanlara IoT özellikleri kazandırılabilir.

Bu sayede işletmeler mevcut makinelerini tamamen değiştirmek yerine akıllı ve bağlantılı endüstriyel sistemlere dönüştürebilir.

Endüstriyel Tasarım ve Güvenilirlik

Portenta Machine Control, zorlu endüstriyel çalışma koşulları düşünülerek tasarlanmıştır. Cihaz -40°C ile +85°C arasındaki sıcaklıklarda çalışabilir.

Tüm I/O bağlantılarında koruma özellikleri bulunurken, dahili güç yönetimi sistemi güvenilir çalışmayı destekleyecek şekilde tasarlanmıştır.

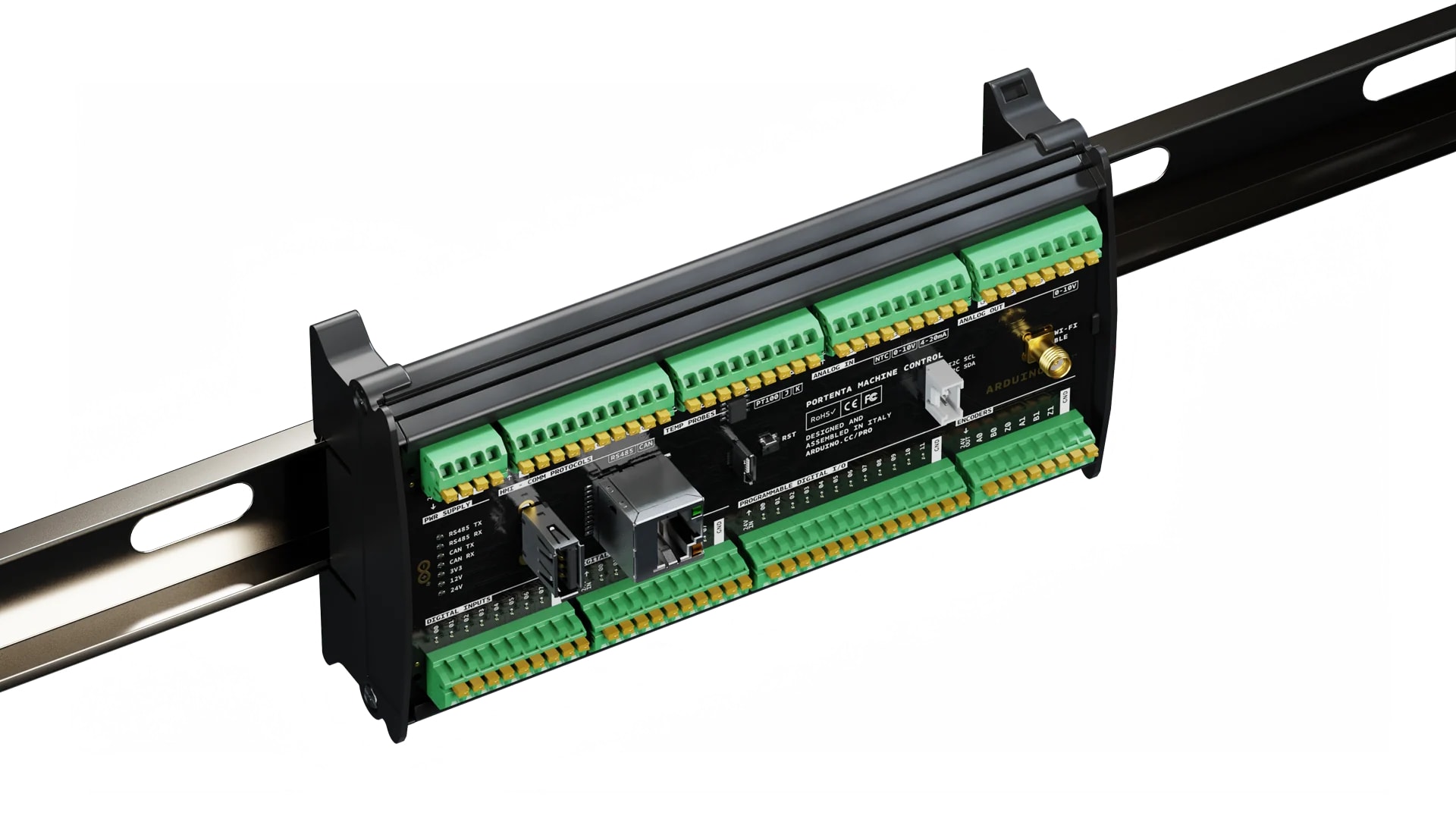

DIN ray uyumlu gövde ve push-in terminaller ise cihazın endüstriyel panolara kolay şekilde entegre edilmesini sağlar.

Portenta H7 İşlemci Platformu

Portenta Machine Control'ün temelinde Portenta H7 mikrodenetleyici platformu bulunur.

STM32H747XI işlemci, dual-core Cortex-M7 + Cortex-M4 mimarisine sahiptir. Bu yapı, gerçek zamanlı kontrol görevleri ile daha yüksek seviyeli hesaplama gerektiren işlemlerin aynı sistem üzerinde yürütülmesine olanak tanır.

Harici soğutmaya ihtiyaç duymayan tasarım, cihazın kompakt endüstriyel gövde içerisinde çalışmasını sağlar.

HMI ve Yerinde Kontrol

Portenta Machine Control, harici Human Machine Interface (HMI) çözümleriyle kullanılabilir.

Ekran, dokunmatik panel, klavye, joystick ve mouse gibi çevre birimleri sisteme dahil edilerek operatörlerin makineyi yerinde izlemesi, yapılandırması ve kontrol etmesi sağlanabilir.

Bu özellik, özellikle makine operatör panelleri ve gelişmiş HMI uygulamaları için avantaj sağlar.

Kullanım Alanları

Portenta Machine Control, çok çeşitli makine ve endüstriyel sistemlerde kullanılabilir:

• Endüstriyel otomasyon
• Makine kontrol sistemleri
• Soft-PLC uygulamaları
• Bina otomasyonu
• Endüstriyel IoT (IIoT)
• Kestirimci bakım
• Makine izleme
• Üretim hattı otomasyonu
• Veri toplama ve kayıt
• Uzaktan makine kontrolü
• Robotik sistemler
• Etiketleme makineleri
• Form & Seal makineleri
• Kartonlama makineleri
• Yapıştırma makineleri
• Endüstriyel fırınlar
• Endüstriyel yıkama ve kurutma makineleri
• Mikserler ve proses makineleri

Teknik Özellikler

Özellik	Değer
İşlemci	STM32H747XI Dual Cortex-M7 + Cortex-M4 32-bit Arm MCU
Platform	Portenta H7
Dijital Giriş	8x 24V DC
Encoder	2 kanal
Sıcaklık Girişi	3x PT100 / J / K
Analog Giriş	3x 4-20mA / 0-10V / NTC 10K
Dijital Çıkış	8x 24V DC, 0,5A
Analog Çıkış	4x 0-10V, 20mA/kanal
Programlanabilir I/O	12x 24V lojik
CAN	CAN-BUS
Seri Haberleşme	RS232 / RS422 / RS485
Ethernet	Var
Wi-Fi	Var
Bluetooth	Bluetooth Low Energy
USB	USB Programlama Portu
Flash Bellek	16 MB
SDRAM	8 MB
RTC	Dahili
Güç	24V DC ±20%
Bağlantı	Push-in terminaller
Montaj	DIN ray uyumlu
Çalışma Sıcaklığı	-40°C – +85°C
Boyutlar	170 × 90 × 50 mm
Ağırlık	186 g
Sertifikalar	CE, FCC, RoHS

Sık Sorulan Sorular

Arduino Portenta Machine Control nedir?

Arduino Portenta Machine Control, endüstriyel makinelerin kontrolü, izlenmesi ve otomasyonu için tasarlanmış Portenta H7 tabanlı endüstriyel kontrol ünitesidir.

Portenta Machine Control PLC olarak kullanılabilir mi?

Evet. Cihaz endüstriyel soft-PLC kontrolü için kullanılabilir ve I/O bağlantıları yazılım üzerinden uygulamaya göre yapılandırılabilir.

Portenta Machine Control kaç volt ile çalışır?

Cihaz 24V DC ±20% güç kaynağıyla çalışır.

Portenta Machine Control'de 4-20mA desteği var mı?

Evet. Cihaz üzerinde 4-20mA uyumlu 3 analog giriş bulunur.

Portenta Machine Control CAN destekliyor mu?

Evet. Portenta Machine Control üzerinde CAN-BUS haberleşme desteği bulunmaktadır.

Portenta Machine Control RS485 destekliyor mu?

Evet. Programlanabilir seri port RS232, RS422 veya RS485 olarak kullanılabilir.

Portenta Machine Control Wi-Fi destekliyor mu?

Evet. Cihazda Wi-Fi ve Bluetooth Low Energy bağlantısı dahili olarak bulunur.

Portenta Machine Control hangi sıcaklık aralığında çalışır?

Portenta Machine Control, -40°C ile +85°C arasındaki endüstriyel sıcaklık aralığında çalışmak üzere tasarlanmıştır.

Portenta Machine Control yapay zekâ uygulamalarında kullanılabilir mi?

Evet. İşlem gücü ve gerçek zamanlı veri toplama yetenekleri sayesinde uygun yazılım ve sistem mimarisiyle AI ve kestirimci bakım uygulamalarının geliştirilmesinde kullanılabilir.

Portenta Machine Control mevcut makinelere eklenebilir mi?

Evet. Ürün, mevcut makinelerin izleme, kontrol, bağlantı ve veri toplama yeteneklerini geliştirmek amacıyla kullanılabilir.
