Arduino MKR WiFi 1010 (Orijinal)
Arduino MKR WiFi 1010, temel IoT ve pico-network uygulama tasarımına en kolay giriş noktasıdır. İster ofisinize veya ev yönlendiricinize bağlı bir sensör ağı oluşturmaya çalışıyor olun, ister bir cep telefonuna veri gönderen bir BLE cihazı oluşturmak istiyorsanız, MKR WiFi 1010, temel IoT uygulamalarının çoğu için tek durak çözümünüzdür. senaryolar.
Kartın ana işlemcisi, Arduino MKR ailesindeki diğer kartlarda olduğu gibi, düşük güçlü bir Arm® Cortex®-M0 32-bit SAMD21'dir. WiFi ve Bluetooth® bağlantısı, 2.4GHz aralığında çalışan düşük güçlü bir yonga seti olan u-blox'un bir modülü olan NINA-W10 ile gerçekleştirilir. Bunların yanı sıra Microchip® ECC508 kripto çipi ile güvenli iletişim sağlanmaktadır. Bunun yanı sıra, bir pil şarj cihazı ve yerleşik bir RGB LED'i de bulabilirsiniz.
Arduino IoT Bulutu
MKR kartınızı Arduino'nun IoT Bulutunda kullanın; bu, tüm bağlı Nesneleriniz için güvenli iletişim sağlamanın basit ve hızlı bir yoludur.
Arduino IOT cloud'u ücretsiz deneyiz.
(Yeni bir sekmede açılır.)
Resmi Arduino WiFi Kütüphanesi
Arduino'da bir WiFi ağına bağlanmayı bir LED'in yanıp sönmesini sağlamak kadar kolay hale getirdik. Kartınızı mevcut herhangi bir WiFi ağına bağlayabilir veya kendi Arduino Erişim Noktanızı oluşturmak için kullanabilirsiniz. MKR WiFi 1010 için sağladığımız belirli örneklere WiFiNINA kitaplığı referans sayfasından bakılabilir.
Diğer Bulut Hizmetleriyle uyumluluğu
Kartınızı, diğerlerinin yanı sıra Arduino'nun da dahil olduğu farklı Bulut hizmetlerine bağlamak da mümkündür. MKR WiFi 1010'un nasıl bağlanacağına dair bazı örnekler:
- Blynk: Panonuzu küçük bir kodla bir telefondan çalıştırmak için Blynk'e bağlanan topluluğumuzdan basit bir projedir.
- IFTTT: IFTTT'ye bağlı bir akıllı fiş oluşturmaya ilişkin ayrıntılı bir vakayı görün
- AWS IoT Core: Amazon Web Servislerine nasıl bağlanılacağına dair bu örneği hazırladık.
- Azure: Bir sıcaklık sensörünün Azure'un Bulutuna nasıl bağlanacağını açıklayan bu github deposunu ziyaret edin
- Firebase: Google'ın Firebase'ine bağlanmak istiyorsanız, bu Arduino kütüphanesi size nasıl yapılacağını gösterecek.
Bluetooth® ve BLE
MKR WiFi 1010'daki iletişim yonga seti hem BLE hem de Bluetooth® istemcisi ve ana cihaz olabilir. Mikrodenetleyici platformları dünyasında oldukça benzersiz bir şey. Bir Bluetooth® merkezi veya çevre birimi cihazı oluşturmanın ne kadar kolay olduğunu görmek istiyorsanız, ArduinoBLE kitaplığımızdaki örnekleri inceleyin.
Pil gücü
USB portu, karta güç (5V) sağlamak için kullanılabilir. Arduino MKR WiFi 1010'un pil gücüyle veya harici bir 5 voltluk kaynakla çalışmasını sağlayan, harici güçle çalışırken Li-Po pili şarj eden bir Li-Po şarj devresine sahiptir. Bir kaynaktan diğerine geçiş otomatik olarak yapılır.
Başlarken
Başlarken bölümü, kartınızı yapılandırmak, Arduino Yazılımını (IDE) kullanmak ve kodlama ve elektronik ile uğraşmaya başlamak için ihtiyacınız olan tüm bilgileri içerir.
Özellikleri
The Arduino MKR WiFi 1010 is based on the SAMD21 microcontroller.
MİKRODENETLEYİCİ | SAMD21 Cortex®-M0+ 32bit low power ARM MCU (datasheet) |
RADYO MODÜLÜ | u-blox NINA-W102 (datasheet) |
KART GÜÇ KAYNAĞI (USB/VIN) | 5V |
GÜVENLİ ELEMAN | ATECC508 (datasheet) |
DESTEKLENEN PİLLER | Li-Po Single Cell, 3.7V, 1024mAh Minimum |
DEVRE ÇALIŞMA GERİLİMİ | 3.3V |
DİJİTAL I/O PİNLER | 8 |
PWM PİNLER | 13 (0 .. 8, 10, 12, 18 / A3, 19 / A4) |
UART | 1 |
SPI | 1 |
I2C | 1 |
ANALOG GİRİŞ PİNLERİ | 7 (ADC 8/10/12 bit) |
ANALOG ÇIKIŞ PİNLERİ | 1 (DAC 10 bit) |
HARİCİ KESİNTİLER | 10 (0, 1, 4, 5, 6, 7, 8,9, 16 / A1, 17 / A2) |
DC AKIM BAŞINA I/O PİNLERİ | 7 mA |
CPU FLAŞ BELLEK | 256 KB (internal) |
SRAM | 32 KB |
EEPROM | no |
SAAT HIZI | 32.768 kHz (RTC), 48 MHz |
LED_BUILTIN | 6 |
USB | Full-Speed USB Device and embedded Host |
UZUNLUK | 61.5 mm |
GENİŞLİK | 25 mm |
AĞIRLIK | 32 gr. |
Dokümanlar
MKR WiFi 1010 açık kaynaklı bir donanımdır. Aşağıdaki dosyaları kullanarak kendi panonuzu oluşturabilirsiniz:
Pinout Şeması
- Tam pinout şemasını görüntülemek için tıklayınız.
Ek I2C Bağlantı Noktası
MKR WiFi 1010, I2C veri yolunun bir uzantısı anlamına gelen ek bir konektöre sahiptir. 1.0 mm aralıklı küçük form faktörlü 5 pimli bir konektördür. Konektörün mekanik detayları, konektörün veri sayfasında bulunabilir.

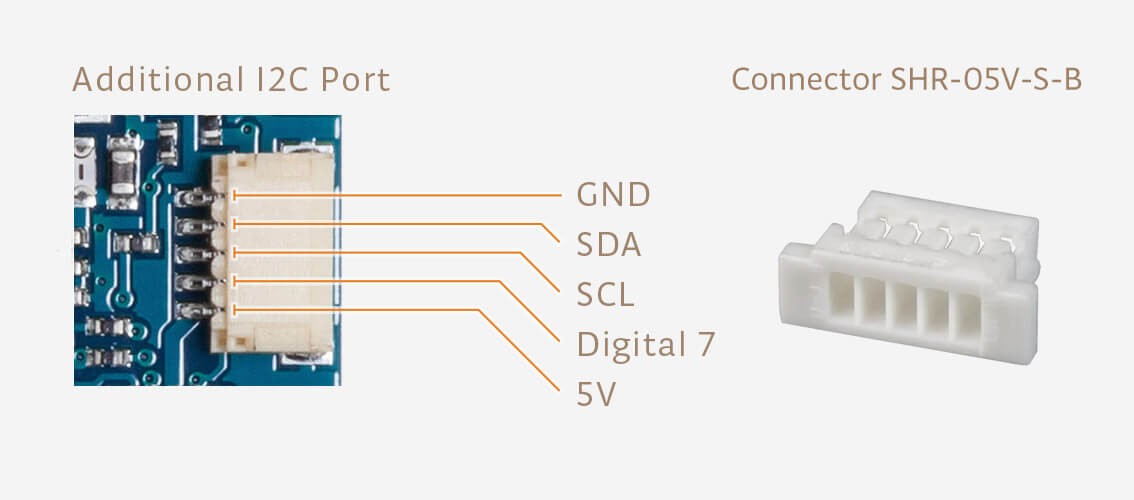

Arduino'da Eslov kendini tanımlama portu olarak da adlandırılan I2C portu, SDA, SCL, GND, +5V ve ona bağlı olan normal I2C cihazlarına alarm göndermek için ekstra bir dijital pin ile birlikte gelir. Pin çıkışı aşağıdaki resimde gösterilmiştir:
Bu genişleme portuna sahip Arduino kartları için kendi modüllerinizi tasarlamakla ilgileniyorsanız, kullanmanızı önerdiğimiz konektör kodu: SHR-05V-S-B, yine resimde.
