Arduino GIGA R1 WiFi

Ürün Kod: MP02633
Tedarikçi Kod: ABX00063
(0 Yorum)
2.662,39 TL + KDV
Kdv Dahil Fiyatı
3.194,87 TL
Stok Miktarı : 8
Bu Ürüne Özel Kampanyalar
{{CMP.TITLE}}
{{CMP.DESCRIPTION}}
{{CMP.TITLE}}
{{CMP.DESCRIPTION}}
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Arduino GIGA R1 WiFi Nedir ?

    Arduino GIGA R1 WiFi, oyunlarını geliştirmek isteyen iddialı yapımcılar için tasarlanmıştır. Oyuncular, sanatçılar, ses tasarımcıları ve teknoloji dünyasına küçük bir bütçeyle büyük fikirlerle gelen herkes için oyun alanını eşitliyor; çünkü gelişmiş özellikleri, popüler Mega ve Due ile aynı form faktörüyle erişilebilir bir bileşende birleştiriyor.

    Bu anakartın tüm güçlü özelliklerini inceleyelim.

    Mikrodenetleyici (STM32H747XI): Bu çift çekirdekli 32 bit mikro denetleyici, iki beynin birbiriyle konuşmasına olanak tanır (480 MHz'de bir Cortex®-M7 ve 240 MHz'de bir Cortex®-M4), hatta birinde micropython'u ve Arduino'yu da çalıştırabilirsiniz.

    Kablosuz iletişim (Murata 1DX): İster Wi-Fi® ister Bluetooth®'u tercih edin, GIGA R1 WiFi sizi korur. Hatta hızlı bir şekilde Arduino IoT Cloud'a bağlanabilir ve projenizi uzaktan takip edebilirsiniz. Ve eğer iletişimin güvenliği konusunda endişeleriniz varsa, ATECC608A her şeyi kontrol altında tutar.

    Donanım bağlantı noktaları ve iletişim: Arduino Mega ve Arduino Due'nin mirasını takip eden GIGA R1 WiFi, 4 UART (donanım seri bağlantı noktası), 3 I2C bağlantı noktası (öncekilerden 1 daha fazla), 2 SPI bağlantı noktası (öncüllerinden 1 daha fazla) içerir. ), 1 FDCAN.

    GPIO'lar ve ekstra pinler: Mega ve Due'nin aynı form faktörünü korumak istedik, böylece özel yapım kalkanlarınızı GIGA R1 WiFi'ye kolayca uyarlayabilirsiniz (yine de bu kartın 3,3V'de çalıştığını unutmayın!) ve ekstra başlıklar ekledik ekstra pinlere erişmek için toplam sayıyı 76 GPIO pinine bırakın ve en iyi kısmı, bunlara alttan erişebilmenizdir, bu nedenle projenizi olduğu gibi koruyun ve onu nasıl genişleteceğinizi düşünün. Ayrıca iki yeni pin ekledik: kart kapalıyken RTC'yi çalışır durumda tutmak için bir pil bağlayabilmeniz için bir VRTC ve kartı kapatabilmeniz için bir OFF pini.

    Konektörler: GIGA R1 WiFi, herhangi bir ekstra donanım olmadan projenizin oluşturulmasını kolaylaştıracak ekstra konektörlere sahiptir. Bu kurulda şunlar bulunur:

    USB çubuklarını, diğer yığın depolama aygıtlarını ve klavye veya fare gibi HID aygıtlarını barındırmaya uygun USB-A konektörü.

    DAC0, DAC1 ve A7'ye bağlı 3,5 mm giriş-çıkış jakı.

    Kartı çalıştırmak ve programlamak için USB-C®, ayrıca fare veya klavye gibi bir HID cihazını simüle etmek için.

    Jtag konektörü, 2x5 1,27 mm.

    20 pin Arducam kamera konnektörü.

    Daha yüksek voltaj desteği: 12 volta kadar destekleyen öncülleriyle karşılaştırıldığında GIGA R1 WiFi, 6 ila 24 volt aralığını işleyebilir.

    Teknik Özellikler

    Board

    Ürün

    Arduino® GIGA R1 WiFi

    SKU

    ABX00063

    Mikrodenetleyici

    STM32H747XI dual Cortex®-M7+M4 32bit düşük güçlü Arm® MCU (veri sayfası)

    Radyo Modülü

    Murata 1DX çift WiFi 802.11b/g/n 65 Mb/sn ve Bluetooth® (veri sayfası)

    Güvenli Öğe

    ATECC608A-MAHDA-T (datasheet)

    USB

    USB-C®

    Programlama Bağlantı Noktası / HID

    USB-A

    Ana makine (PA_15 ile etkinleştirin)

    Pinler

    Dijital I/O Pinler

    76

    Analog giriş pinleri

    12

    DAC

    2 (DAC0/DAC1)

    PWM pins

    12

    Misc

    VRT & OFF pin

    İletişim

    UART

    4x

    I2C

    3x

    SPI

    2x

    CAN

    (Harici bir alıcı-verici gerektirir)

    Konektörler

    Kamera

    I2C + D54-D67

    Görüntüleme

    D1N, D0N, D1P, D0P, CKN, CKP + D68-D75

    Ses Jack

    DAC0, DAC1, A7

    Güç

    Devre çalışma voltajı

    3.3V

    Giriş voltajı (VIN)

    6-24V

    G/Ç Pin başına DC Akımı

    8 mA

    Saat hızı

    Cortex® M7

    480 MHz

    Cortex® M4

    240 MHz

    Hafıza

    STM32H747XI

    2MB Flash, 1MB RAM

    Boyutlar

    Genişlik

    53 mm

    Uzunluk

    101 mm

    Dokümanlar

    Şematik

    Datasheet

    Daha fazla bilgi için tıklayınız.

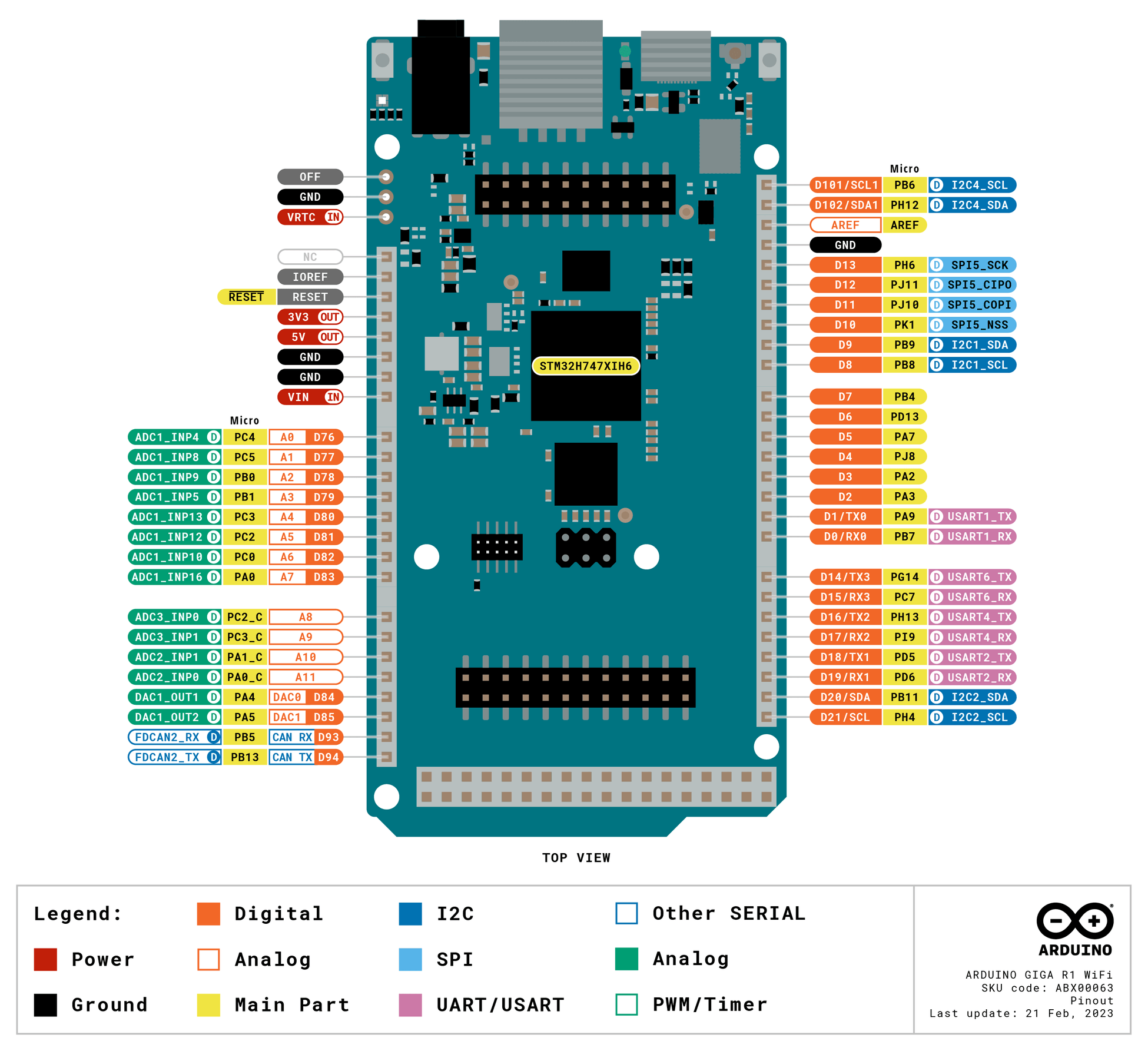

    Pin Şeması
