Arduino Portenta HAT Carrier

Arduino Portenta Hat Carrier – Endüstriyel Taşıyıcı Kart

Arduino Portenta Hat Carrier, Arduino Portenta ailesi geliştirme kartlarını endüstriyel uygulamalara uyarlamak için tasarlanmış güçlü ve dayanıklı bir carrier board (taşıyıcı kart) çözümüdür.

Portenta Hat Carrier; Portenta X8, Portenta H7 ve Portenta C33 ile uyumludur. Kart, Portenta platformuna Raspberry Pi HAT uyumluluğu, CAN FD, Gigabit Ethernet, USB, MicroSD ve kamera bağlantısı gibi çeşitli çevre birimlerini kazandırarak geliştirme ve prototipleme olanaklarını genişletir.

Özellikle endüstriyel otomasyon, bina otomasyonu, makine izleme, veri kaydı ve makine görüşü (machine vision) gibi uygulamalar için tasarlanan Portenta Hat Carrier, prototip aşamasından ölçeklenebilir endüstriyel sistemlere geçiş için uygun bir altyapı sunar.

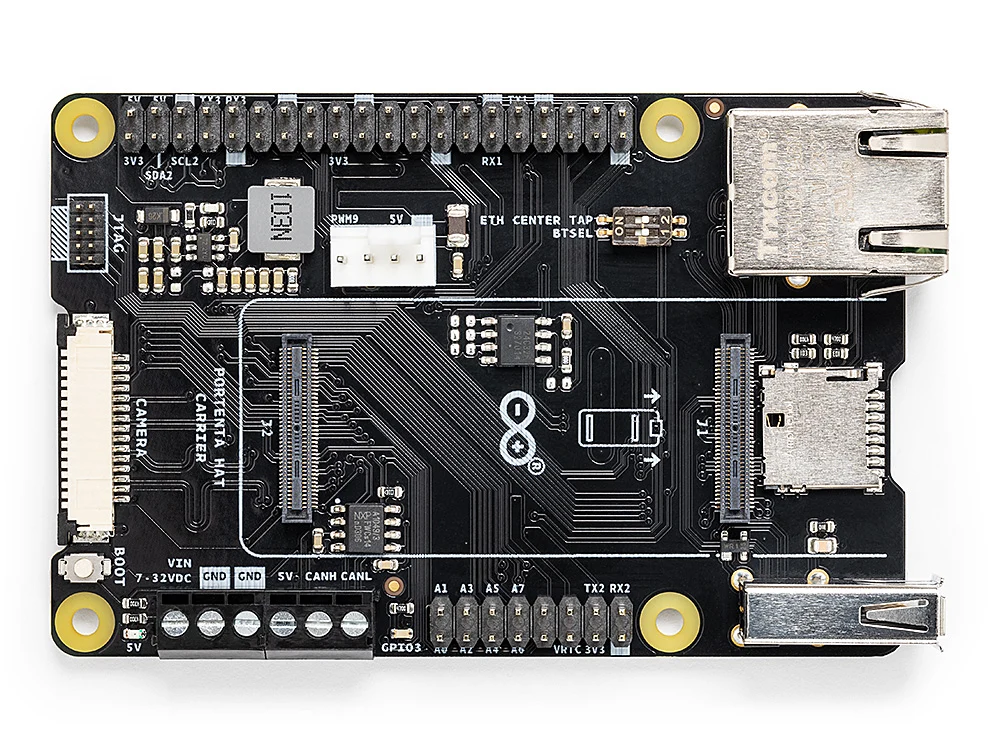

Portenta Hat Carrier Öne Çıkan Özellikler

• Portenta X8, Portenta H7 ve Portenta C33 ile uyumludur.
• Raspberry Pi® HAT kartlarıyla uyumluluk sağlayan 40 pin header bulunur.
• Gigabit Ethernet (RJ45) bağlantısı sunar.
• Entegre transceiver ile CAN FD desteği sağlar.
• USB-A bağlantısı bulunur.
• Veri kaydı için MicroSD kart yuvası içerir.
• Endüstriyel makine görüşü uygulamaları için MIPI kamera bağlantısı sunar.
• Sensör ve aktüatör bağlantıları için 16 analog I/O erişimi sağlar.
• Yoğun işlem yüklerinde soğutma için PWM fan bağlantısı bulunur.
• Hızlı hata ayıklama için dahili JTAG bağlantısı sunar.
• 7–32V geniş giriş gerilimi desteği ile endüstriyel güç kaynaklarıyla kullanılabilir.
• -40°C ile +85°C çalışma sıcaklığı aralığına sahiptir.

Raspberry Pi HAT Uyumluluğu

Portenta Hat Carrier'ın en önemli avantajlarından biri, 40 pin header bağlantısı üzerinden Raspberry Pi HAT kartlarını Portenta platformuna entegre edebilmesidir.

Bu özellik sayesinde Raspberry Pi ekosisteminde bulunan çeşitli HAT çözümlerinden yararlanarak Portenta tabanlı projelerin fonksiyonları genişletilebilir. Böylece mevcut donanım çözümlerinin Portenta platformuna uyarlanması kolaylaşır.

Endüstriyel Haberleşme ve Bağlantılar

Portenta Hat Carrier, endüstriyel uygulamalarda ihtiyaç duyulan birçok haberleşme arayüzünü tek bir kart üzerinde bir araya getirir.

CAN FD, Gigabit Ethernet, UART, SPI, I2C, I2S, SAI, GPIO ve PWM arayüzleri sayesinde sensörler, aktüatörler, kontrol sistemleri ve diğer endüstriyel cihazlarla iletişim kurulabilir.

Özellikle CAN FD ve Ethernet desteği, kartı makine otomasyonu ve endüstriyel haberleşme uygulamaları için güçlü bir seçenek haline getirir.

Makine Görüşü ve Kamera Desteği

Kart üzerinde bulunan MIPI Camera bağlantısı, Portenta tabanlı sistemlere kamera entegrasyonu yapılmasını sağlar.

Bu bağlantı; endüstriyel makine görüşü, görüntü tabanlı kontrol, nesne algılama ve görsel kalite kontrol gibi uygulamalarda kullanılabilir.

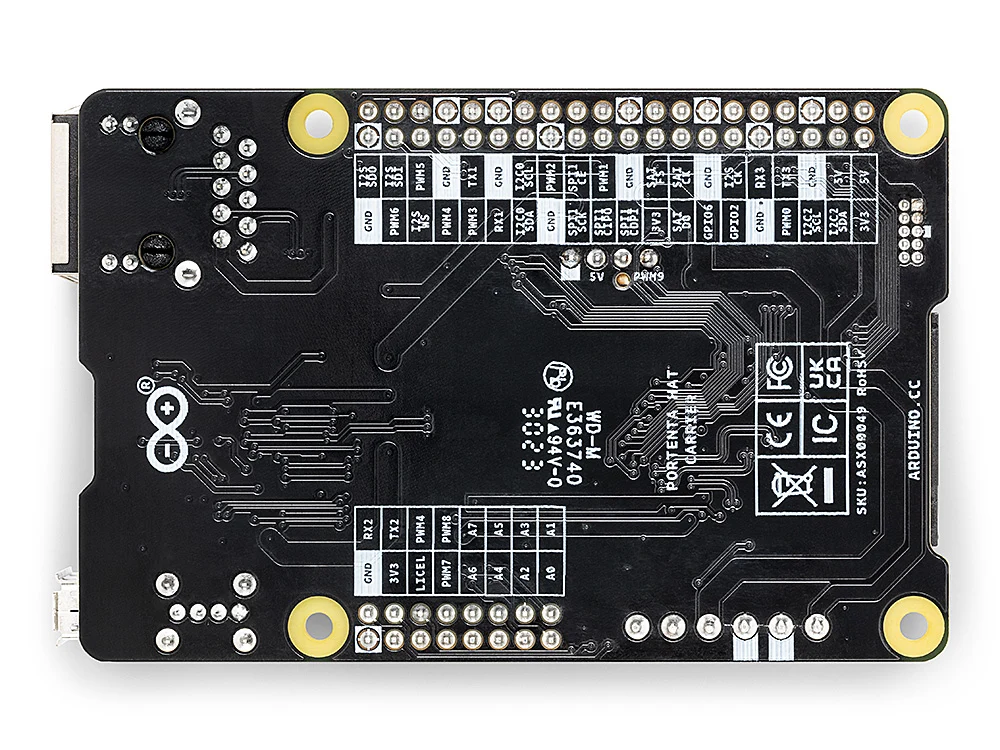

16 Analog I/O ile Sensör ve Aktüatör Kontrolü

Portenta Hat Carrier üzerinde bulunan analog header bağlantıları, farklı sensör ve kontrol elemanlarının projeye dahil edilmesini kolaylaştırır.

16 pinlik analog bağlantı yapısında:

• 8x analog giriş
• 1x GPIO
• 1x UART
• 2x PWM
• 1x LICELL bağlantısı

bulunur.

Bu bağlantılar sayesinde analog sensörlerden veri okuma ve aktüatörleri kontrol etme gibi işlemler gerçekleştirilebilir.

CAN FD Desteği

Portenta Hat Carrier üzerinde entegre transceiver'a sahip CAN FD arayüzü bulunur. CAN FD, klasik CAN protokolüne kıyasla daha yüksek veri kapasitesi ve gelişmiş haberleşme özellikleri sunarak modern otomotiv ve endüstriyel uygulamalarda avantaj sağlar.

Bu özellik sayesinde Portenta tabanlı sistemler makineler, kontrol üniteleri ve diğer CAN tabanlı cihazlarla haberleşebilir.

Güç Seçenekleri

Portenta Hat Carrier, farklı güç kaynaklarıyla kullanılabilecek şekilde tasarlanmıştır.

Kart üzerinden:

• 7–32V güç girişi
• 5V güç girişi
• Portenta üzerindeki USB-C
• 40 pin header üzerinden 5V

besleme seçenekleri kullanılabilir.

7–32V giriş desteği, kartın doğrudan farklı endüstriyel güç kaynaklarıyla kullanılabilmesine olanak tanır.

JTAG ve PWM Fan Desteği

Geliştirme ve hata ayıklama işlemlerini kolaylaştırmak amacıyla kart üzerinde 10 pin, 1.27 mm JTAG bağlantısı bulunur.

Ayrıca PWM fan bağlantısı sayesinde yüksek işlem yükü altında çalışan sistemlerde aktif soğutma çözümleri kullanılabilir.

Portenta Hat Carrier Kullanım Alanları

Portenta Hat Carrier özellikle aşağıdaki uygulamalar için uygundur:

• Endüstriyel otomasyon
• Bina otomasyonu
• Makine izleme sistemleri
• Endüstriyel IoT uygulamaları
• Makine görüşü
• Görsel kalite kontrol
• Veri toplama ve kayıt
• CAN Bus / CAN FD uygulamaları
• Ethernet tabanlı endüstriyel sistemler
• Sensör ve aktüatör kontrolü
• Robotik sistemler
• Raspberry Pi HAT tabanlı Portenta projeleri
• Prototipleme ve ürün geliştirme

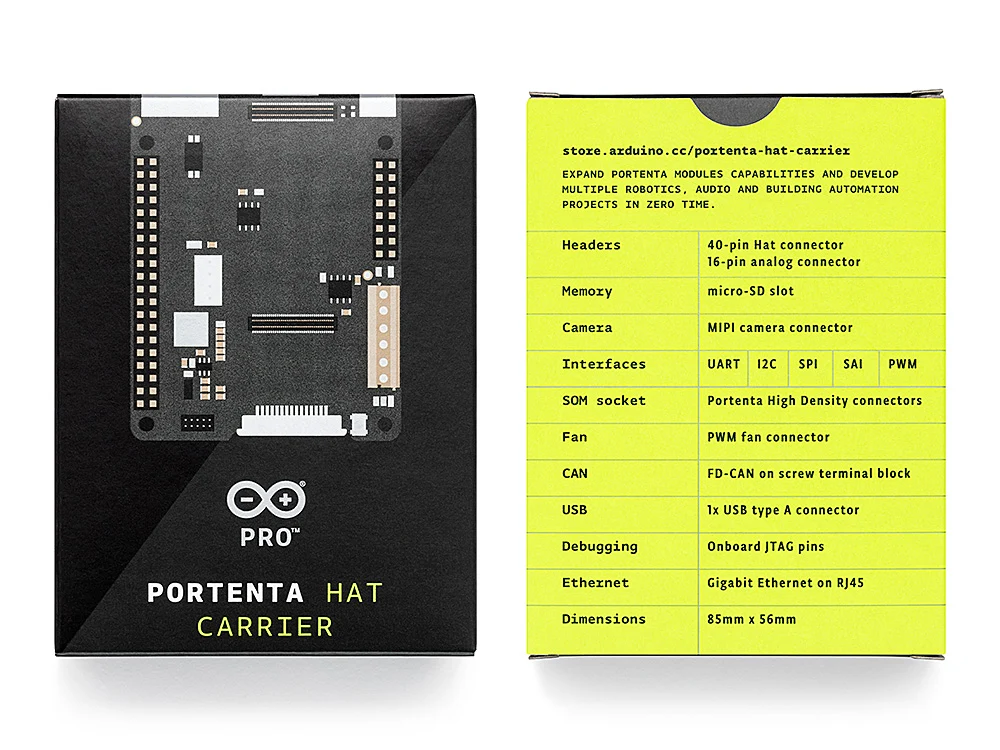

Teknik Özellikler

Özellik	Değer
Uyumluluk	Portenta X8, Portenta H7, Portenta C33
Raspberry Pi HAT	40 Pin Header
Ethernet	1x Gigabit Ethernet (RJ45)
CAN	1x CAN FD, entegre transceiver
USB	1x USB-A
Kamera	1x MIPI Camera
Depolama	1x MicroSD
Fan	1x PWM Fan Connector
Analog I/O	8x Analog Input
GPIO	1x GPIO
UART	1x UART
PWM	2x PWM
Haberleşme Arayüzleri	CAN FD, UART, SAI, SPI, I2C, I2S, GPIO, PWM
JTAG	10 Pin, 1.27 mm
Güç Girişi	7–32V / 5V
Çalışma Sıcaklığı	-40°C – +85°C
Boyutlar	85 × 56 mm

Sık Sorulan Sorular

Portenta Hat Carrier nedir?

Portenta Hat Carrier, Arduino Portenta geliştirme kartlarının bağlantı ve çevre birimi özelliklerini genişleten endüstriyel carrier board çözümüdür.

Portenta Hat Carrier hangi kartlarla uyumludur?

Portenta X8, Portenta H7 ve Portenta C33 ile uyumludur.

Portenta Hat Carrier Raspberry Pi HAT destekliyor mu?

Evet. Üzerindeki 40 pin header sayesinde Raspberry Pi HAT kartlarıyla uyumluluk sağlar.

Portenta Hat Carrier üzerinde Ethernet bulunuyor mu?

Evet. Kart üzerinde Gigabit Ethernet RJ45 bağlantısı bulunur.

Portenta Hat Carrier CAN desteğine sahip mi?

Evet. Entegre transceiver'a sahip CAN FD arayüzü bulunmaktadır.

Portenta Hat Carrier kamera bağlanabilir mi?

Evet. Kart üzerinde MIPI Camera bağlantısı bulunur ve makine görüşü uygulamalarında kullanılabilir.

Portenta Hat Carrier hangi voltajla çalışır?

Kart, screw terminal üzerinden 7–32V veya 5V güç kaynağıyla beslenebilir. Ayrıca Portenta üzerindeki USB-C ve 40 pin header üzerinden 5V besleme seçenekleri de bulunur.
