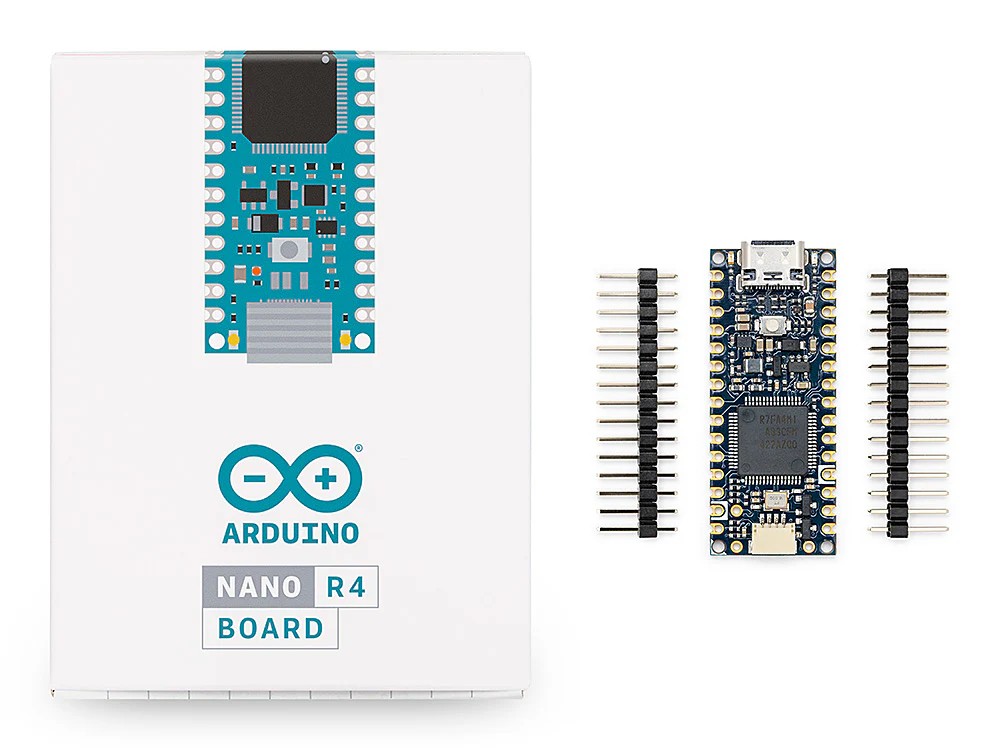

Arduino Nano R4

Arduino Nano R4 – Kompakt, Güçlü ve Üretime Hazır Mikrodenetleyici Kartı

Arduino Nano R4, Arduino’nun alışıldık kullanım kolaylığını, güçlü Renesas RA4M1 (Arm® Cortex®-M4) mikrodenetleyiciyle birleştirerek, UNO R4 üzerinden yapılan prototipleme çalışmalarından üretime geçişi zahmetsiz hale getiriyor.

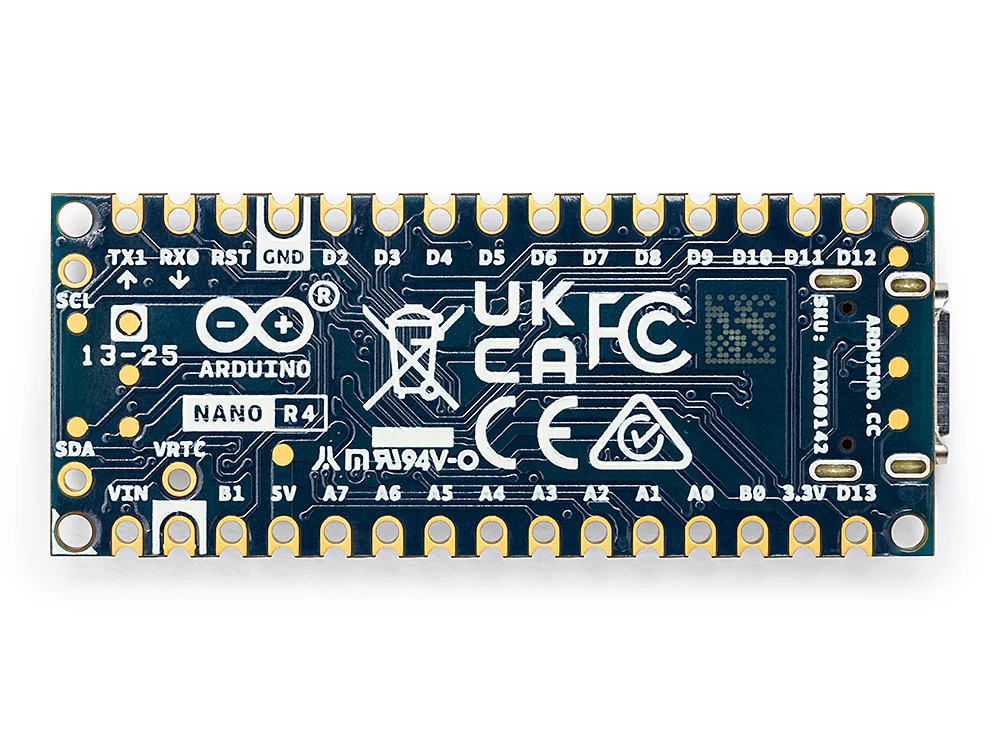

Nano ailesinin diğer kartlarıyla aynı pin dizilimine sahip olan Nano R4, kolay donanım entegrasyonu için kastellenmiş pinler, hızlı sensör ve çevresel birim bağlantıları için yerleşik Qwiic konnektör, sistem geri bildirimlerini özelleştirmek için programlanabilir RGB LED barındırır. Tek yüzlü bileşen yerleşimi sayesinde hem yer tasarrufu sağlar hem de özel taşıyıcı kartlara SMD lehimleme için uygundur. Bu da laboratuvar testlerinden gerçek dünya uygulamalarına sorunsuz geçiş sağlar.

Arduino UNO R4 Minima dahil olmak üzere Arduino’nun zengin yazılım kütüphaneleri ve geliştirme araçlarıyla tam uyumludur. Arduino Türkiye distribütörü olan Samm Market güvencesiyle tedarik edebileceğiniz Nano R4, kompakt, bağlantılı ve üretime hazır çözümler geliştirmek isteyenler için ideal bir platformdur.

Öne Çıkan Avantajlar

• Prototipten Üretime Kolay Geçiş

• UNO R4 ailesinde kullanılan ve kendini kanıtlamış RA4M1 mikrodenetleyiciyi kullanarak minimum kod değişikliğiyle doğrudan üretim sürecine geçiş yapabilirsiniz.

• Kompakt ve Üretime Uygun Tasarım

• Sadece 4.3 x 1.7 cm boyutundaki bu kart, tek yüzlü bileşen yapısı ve kastellenmiş pinleri ile özel PCB tasarımlarınıza entegre edilmeye hazırdır.

• Genişletilebilir Bağlantılar

• Yerleşik Qwiic konnektör ve 5V I2C portu sayesinde sensörler, aktüatörler ve Modulino düğümleri gibi birimlerle kolayca bağlantı kurabilirsiniz.

• Programlanabilir RGB LED

• Sistem durumlarını görsel olarak ifade ederek hata ayıklamayı kolaylaştırır ve kullanıcı etkileşimini artırır.

• Arduino Ekosistemiyle Tam Uyum

• Arduino IDE, kapsamlı kütüphaneler ve büyük geliştirici topluluğu ile sorunsuz geliştirme süreci.

Uygulama Alanları

• Gömülü Endüstriyel Sistemler

• Yer tasarrufu sağlayan kompakt yapısı sayesinde dar alanlara kolayca entegre edilebilir, güvenilir çözümler sunar.

• Akıllı Ev Otomasyonu

• Sensör ve aktüatörlerle hızlı bağlantı kurarak günlük yaşamı kolaylaştıran akıllı cihazların hızlı prototiplenmesini sağlar.

• Prototipten Ürüne Dönüşen Projeler

• RA4M1 mikrodenetleyici ile geliştirilen prototiplerin üretim versiyonlarına kolayca aktarılmasını sağlar.

• Kompakt Robotik ve Otomasyon Uygulamaları

• Küçük alanlara sığan boyutları ve sağlam bağlantı seçenekleri sayesinde otonom cihazlar ve küçük robot projeleri için idealdir.

• Özel Donanım Platformları

• Kendi PCB tasarımınızı sıfırdan başlatmak yerine Nano R4’ü doğrudan entegre ederek özelleştirilmiş ürünler geliştirebilirsiniz.

Teknik Özellikler

• Kart Adı: Arduino® Nano R4

• Ürün Kodu: ABX00142

• Mikrodenetleyici: Renesas RA4M1 (Arm® Cortex®-M4)

• USB: USB-C (Programlama Portu)

• Dijital Giriş/Çıkış: 21 pin

• Analog Giriş: 8 pin

• DAC: 1 çıkış (A0)

• PWM Çıkışı: 6 pin

• Harici Kesme: 2, 3

• OpAmp: A1, A2, A3

• Gerçek Zaman Saati (RTC): J5 üzerinden

• İletişim Arayüzleri:

• UART: 1

• I2C: 2 (5V: A4, A5 / 3.3V: Qwiic, J3, J4)

• SPI: 1

• CAN: 1

• Çalışma Voltajı: +5 VDC

• Giriş Voltajı (VIN): +6 – 21 VDC

• Maks. I/O Akımı: 8 mA

• Çalışma Frekansı: 48 MHz

• Bellek:

• Flash: 256 KB

• RAM: 32 KB

• EEPROM: 8 KB

• Boyutlar: 18 mm x 45 mm
• Datasheet

Arduino ürünlerinde güvenilir tedarik, uygun fiyat ve ürün garantisi için Samm Market’i tercih edin. Türkiye distribütörü olarak sunduğumuz Nano R4 ile projelerinizi bir üst seviyeye taşıyın!
