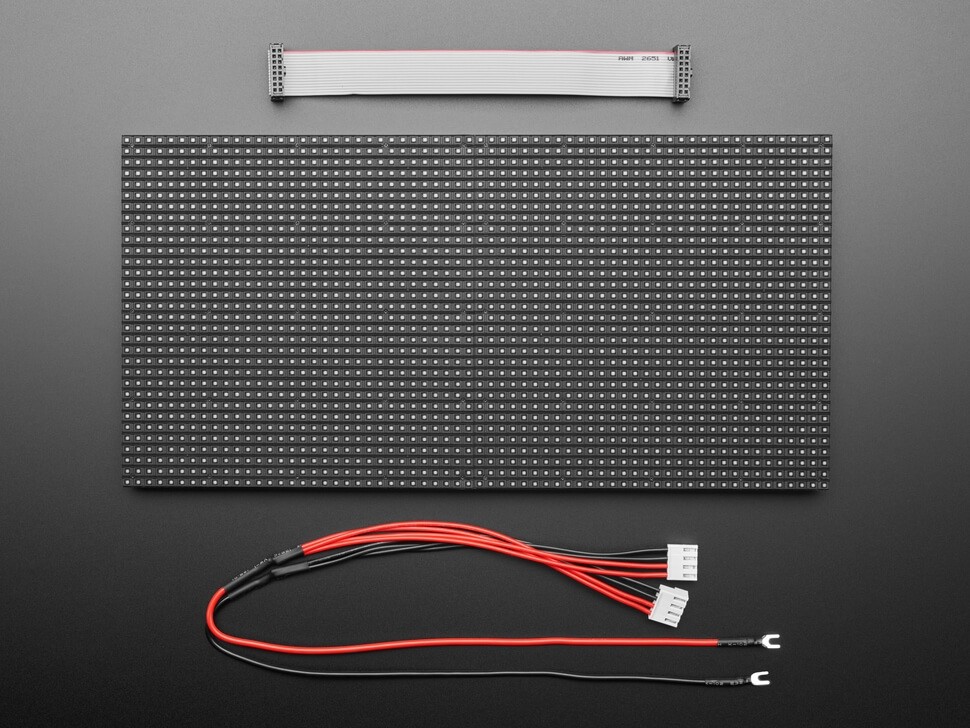

Gelince Haber VerBu sürüm, 5 mm aralıklı 64x32 RGB LED Matrisidir. Lütfen bu boyutu sürmek için bir Arduino UNO kullanamayacağınızı unutmayın, çok büyük! Bir Arduino Mega, Raspberry Pi, BBB veya RGB matrislerine görüntülemeyi işleyebilen ve bol miktarda RAM'e sahip başka bir cihaz kullanın.

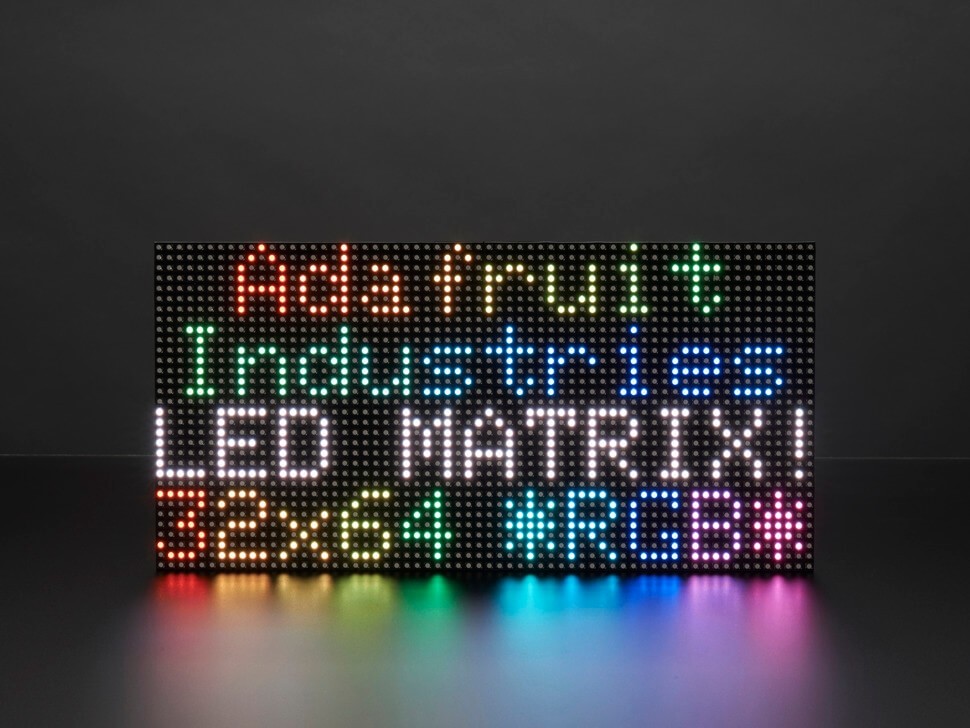

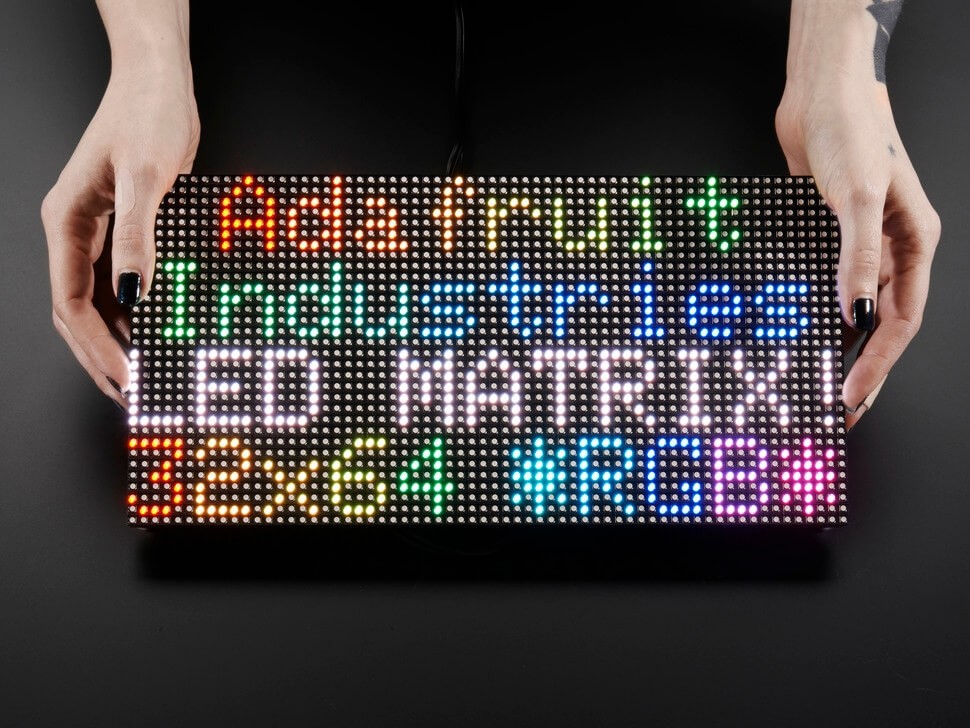

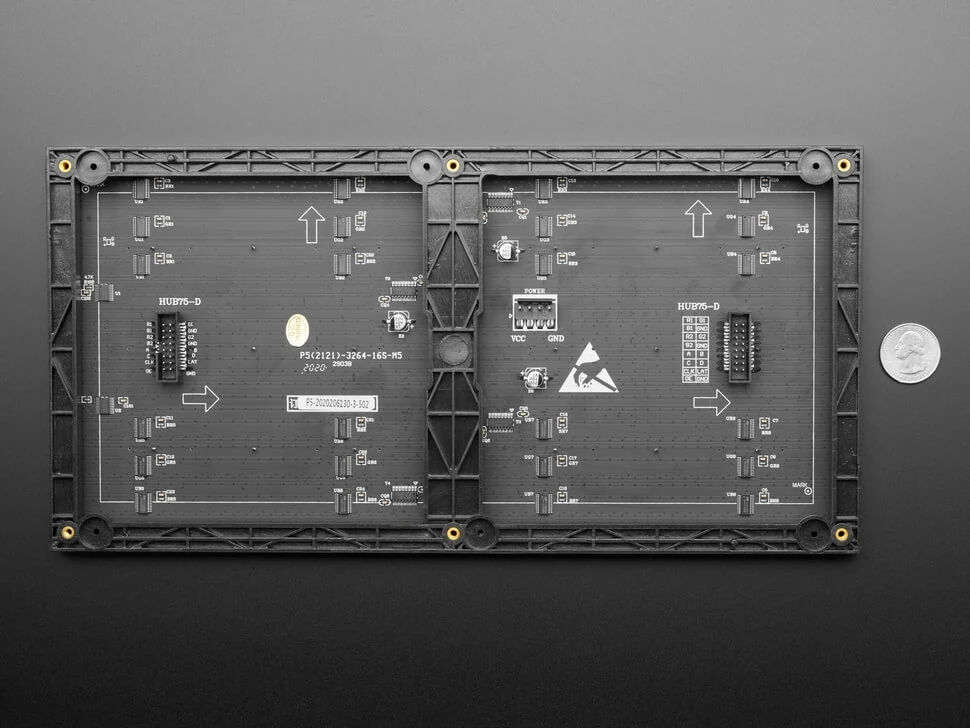

Bu matris, ön tarafta 64x32 ızgarada düzenlenmiş 2048 parlak RGB LED'e sahiptir. Arkada, iki IDC konektörü (bir giriş, bir çıkış: teorik olarak bunları birbirine zincirleyebilirsiniz) ve ekranı 1:16 tarama hızıyla çalıştırmanıza izin veren 12 adet 16 bit mandal vardır.
Bu ekranlar teknik olarak 'zincirlenebilir' - bir çıkışı bir sonraki girişe bağlayın - ancak Arduino örnek kodumuz bunu desteklemiyor (henüz).
Bu paneller 13 dijital pin (6-bit veri, 7-bit kontrol) ve panel başına 4A'ya kadar iyi bir 5V besleme gerektirir.
Bu ekranların FPGA'lar veya diğer yüksek hızlı işlemciler tarafından çalıştırılmak üzere tasarlandığını unutmayın: herhangi bir türde yerleşik PWM kontrolüne sahip değillerdir. Bunun yerine, her şeyi 'manuel' PWM için ekranı tekrar tekrar çizmeniz gerekiyor. 16 MHz Arduino Mega'da, %40 CPU kullanımıyla 12 bit rengi (4096 renk) sıkıştırmayı başardık ancak bu ekran herhangi bir FPGA, CPLD, Pervane, XMOS veya diğer yüksek hızlı çok çekirdekli tarafından çalıştırılırsa gerçekten parlayacaktır. kontrolör. İyi haber şu ki, ekran güzel bir tekdüzelikle ön beyaz dengesine sahip, bu nedenle tüm LED'leri açarsanız özellikle renkli bir beyaz olmaz.
Bir Arduino'da, 12 bit renkli görüntüyü tamponlamak için 16 dijital pime ve yaklaşık 3200 bayt RAM'e ihtiyacınız olacak.
