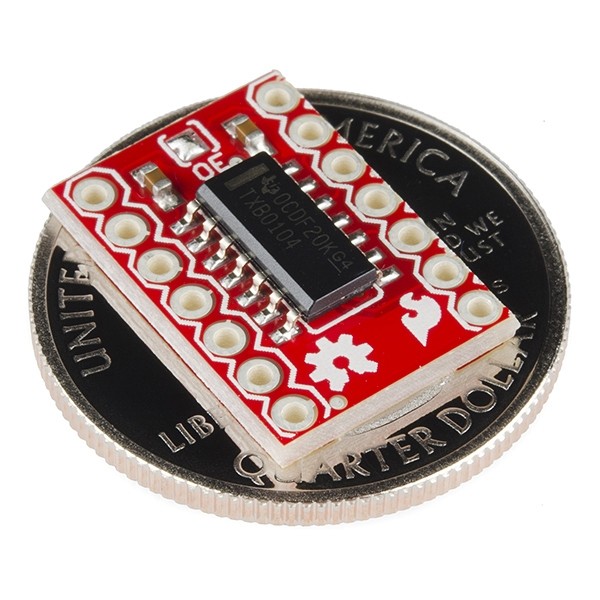

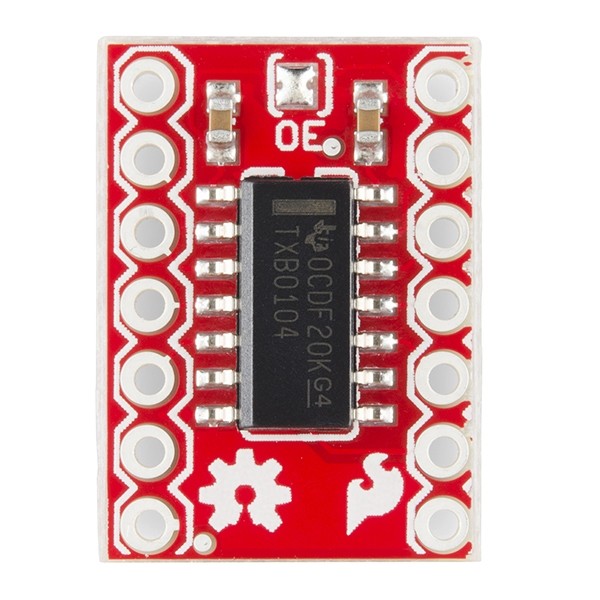

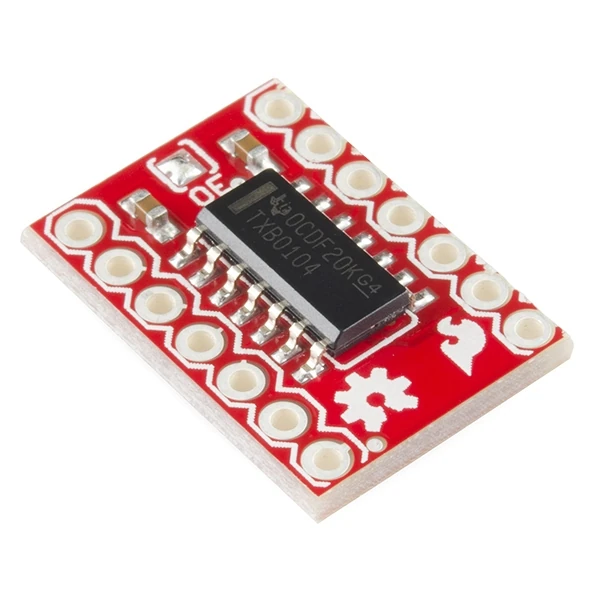

SparkFun Voltaj Seviyesi Çevirici Breakout - TXB0104

Bu, Texas Instruments TXB0104 modülü için bir devre kartıdır. TXB0104, otomatik yön algılama özelliğine sahip 4 bitlik çift yönlü bir voltaj seviyesi çeviricidir.

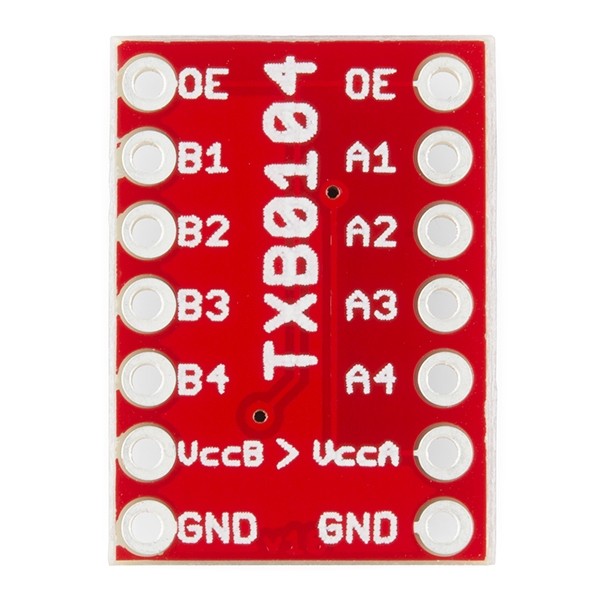

Bu 4 bitlik evirmeyen çevirici, iki ayrı yapılandırılabilir güç kaynağı rayı kullanır. A bağlantı noktası, VCCA'yı izlemek için tasarlanmıştır. VCCA, 1,2V ile 3,6V arasındaki herhangi bir besleme voltajını kabul eder. B bağlantı noktası, VCCB'yi izlemek için tasarlanmıştır. VCCB, 1.65V ila 5.5V arasındaki herhangi bir besleme voltajını kabul eder. Bu, 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V ve 5-V voltaj düğümlerinden herhangi biri arasında evrensel düşük voltajlı çift yönlü çeviriye izin verir. VCCA, VCCB'yi geçmemelidir. Hem A hem de B bağlantı noktalarına kolayca erişmeniz için bu modüldeki her bir pimi kırdık.

Özellikler:

• A Bağlantı Noktasında 1,2V - 3,6V ve B Bağlantı Noktasında 1,65V - 5,5V (VCCA ≤ VCCB)
• VCC İzolasyon Özelliği – VCC Girişlerinden Biri GND'deyse, Tüm Çıkışlar Yüksek Empedans Durumundadır
• VCC'ye Referanslı OE Giriş Devresi
• Düşük Güç Tüketimi, 5-μA Maks ICC

Dokümanlar:

Şematik

Datasheet

Bağlantı Kılavuzu

Github
