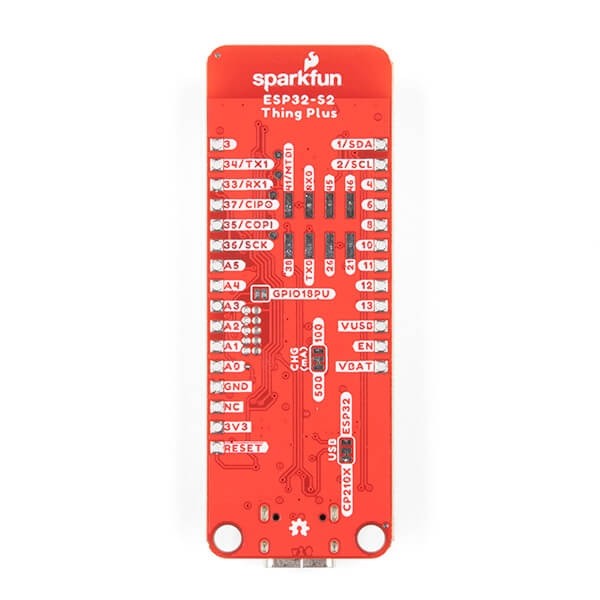

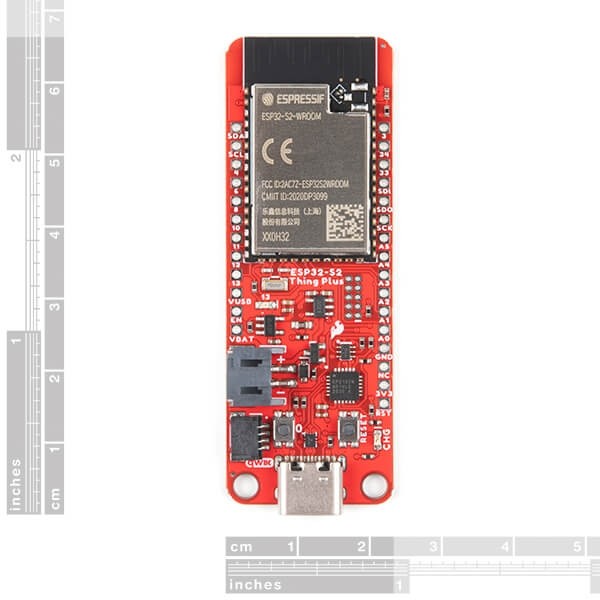

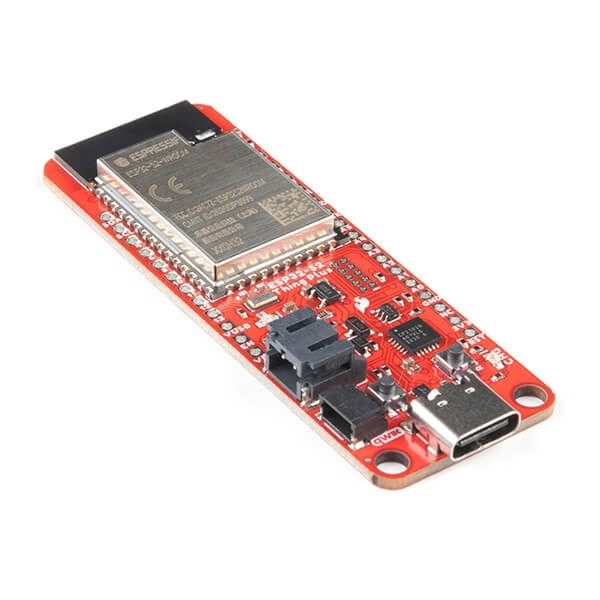

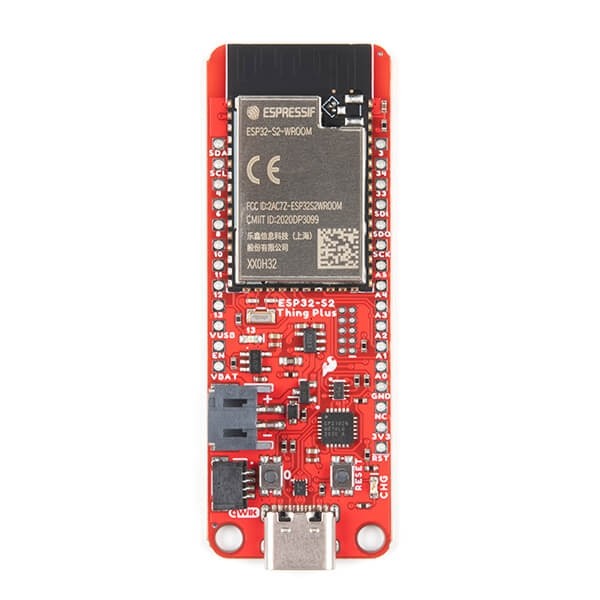

SparkFun Thing Plus - ESP32-S2 WROOM

SparkFun Thing Plus - ESP32-S2 WROOM

SparkFun ESP32-S2 WROOM Thing Plus, Espressif'ten 2.4 GHz Çip Üzerinde WiFi Sistemi (SoC) ile donatılmış, yüksek düzeyde entegre, Feather form faktörlü bir geliştirme kartıdır. ESP32-S2 WROOM modülü, orijinal ESP8266 ve ESP32'deki güvenlik kusurlarını, şeffaf harici flaş ve RAM şifrelemesi, yalnızca imzalı ürün yazılımına izin veren güvenli önyükleme özellikleri ve ayrıca SHA oluşturmak için yazılıma erişilemeyen anahtarları kullanan HMAC ve Dijital İmza modülleri ile giderir. -MAC ve MAC imzaları! ESP32-S2'nin IoT ve bağlantı tabanlı uygulama odağı ile bu kart, bağlantılı projeler ve uygulamalar için sağlam bir seçenek sunar.

Tüm bunlar kulağa biraz göz korkutucu gelebilir, ancak sizi temin ederiz ki ESP32-S2 Thing Plus hiçbir şey değildir! SparkFun'un Thing Plus ayak izi, kartın yalnızca LiPo şarj ve güç devresi ile set özelliklerine katkıda bulunur ve bu da onu ev otomasyonu veya giyilebilir görevler için mükemmel hale getirir. Muhtemelen S2 için en büyük değişiklik ULP (RISC-V) Yardımcı işlemcisidir. Bu, orijinal ESP32'ye kıyasla performansı güç tüketimiyle dengelemek için daha da fazla seçenek sunar.

ESP32-S2'nin ek yeni özellikleri, DVP Kamera Arayüzü, LCD Arayüzü ve entegre sıcaklık sensörü için özel çıkış pinlerini içerir. Projenizin daha da fazla çevre birimine ihtiyacı varsa, SparkFuns Qwiic ekosistemi ile donatılmış sensör ve aksesuarların herhangi birine kolay entegrasyon için bir Qwiic konektörü ekledik . Ayrıca bu Thing Plus'ın önceki modelde bulunan microB USB yerine bir USB-C konektörü kullandığını göreceksiniz.

ESP32-S2'nin 150Mbps'ye kadar hızlara izin veren Entegre 802.11 b/g/n WiFi Alıcı- Vericisi içermesine rağmen, orijinal ESP32 modülünün Bluetooth ^® özelliklerinden yoksun olduğunu unutmayın. Ek olarak, SRAM ve ROM azaltılmıştır. Bununla birlikte, daha büyük harici depolama desteği, bunu kolayca telafi edebilmelidir.

SparkFun Qwiic Bağlan Sistemi I bir ekosistemdir ² daha hızlı ve daha az eğilimli hata prototip yapmak C sensörleri, aktüatörler, kalkanlar ve kablolar. Tüm Qwiic özellikli kartlar, ortak bir 1 mm aralıklı, 4 pimli JST konektörü kullanır. Bu, gerekli PCB alanı miktarını azaltır ve polarize bağlantılar, onu yanlış bağlayamayacağınız anlamına gelir.

Özellikleri

• ESP32-S2 Modülü
• -Xtensa® Tek Çekirdekli 32-bit LX7 Mikroişlemci (240 MHz'e kadar)
• --RISC-V ULP Yardımcı İşlemci
• --128KB ROM ve 320KB SRAM
• --4MB Gömülü SPI Flash Depolama
• -Şifreleme Donanım Hızlandırıcıları
• --AES, ECB/CBC/OFB/CFB/CTR, GCM, SHA, RSA ve ECC (Dijital İmza)
• -Fiziksel Güvenlik Özellikleri
• --Şeffaf harici flaş ve RAM şifreleme (AES-XTS)
• --Güvenli Önyükleme özelliği, yalnızca imzalanmış ürün yazılımının (RSA-PSS imzalı) önyüklenmesini sağlar
• --HMAC ve Dijital İmza modülleri, SHA-MAC ve MAC imzaları oluşturmak için erişilemeyen yazılım anahtarlarını kullanır
• -Entegre 802.11 b/g/n WiFi 2.4GHz Alıcı-Verici (150Mbps'ye kadar)
• -Entegre Sıcaklık Sensörü (-20°C ila 110°C)
• -Çalışma Voltajı: 3.0 - 3.6V
• --WiFi: 310mA (en yüksek)
• --Hafif Uyku: 550µA
• --Derin Uyku: 20-235µA
• -21 Mevcut GPIO
• --16x 12-bit ADC Kanalları
• --2x 8 bit DAC
• --14x Kapasitif Dokunmatik Algılama
• --4x SPI (Arduino IDE'de yalnızca bir tanesi varsayılan olarak yapılandırılmıştır)
• --1x ben ² S
• --2x I ² C (Arduino IDE'de yalnızca bir tanesi varsayılan olarak yapılandırılmıştır)
• --2x UART (Arduino IDE'de varsayılan olarak yalnızca ikisi yapılandırılır, --önyükleme/hata ayıklama için bir UART kullanılır)
• --8x PWM Kanalları
• JST LiPo Pil Konektörü
  Qwiic Bağlayıcı
• USB-C Konektörü
• JTAG PTH Pinleri
• tüy ayak izi

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Pano Boyutları
• Grafik Veri Sayfası
• Bağlantı Kılavuzu
• Donanım Bileşen Bilgileri:
• -ESP32-S2 Donanım Tasarım Yönergeleri
• -ESP32-S2 WROOM Modülü Veri Sayfası
• -ESP32-S2 Veri Sayfası
• Epressif'in ESP32 Arduino Core.json için gerekli Espressif'in ESP32 Arduino Core * dosyası:
  https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
• Qwiic Bilgi Sayfası
• GitHub Donanım Deposu
