SparkFun Sunny Buddy - MPPT Solar Şarj Cihazı

SparkFun Sunny Buddy - MPPT Solar Şarj Cihazı

Bu, tek hücreli LiPo piller için maksimum güç noktası izleme (MPPT) güneş enerjisi şarj cihazı olan Sunny Buddy'dir. Bu MPPT solar şarj cihazı, güneş panelinizden veya diğer fotovoltaik cihazınızdan mümkün olan en fazla gücü alıp şarj edilebilir bir LiPo pile dönüştürme olanağı sağlar. Kurulumu da kolaydır, güneş panelinizi Sunny Buddy'nin bir tarafına ve pilinizi diğer tarafına takmanız yeterlidir ve şarj etmeye başlayabilirsiniz.

Sunny Buddy'nin çıkışı, tek bir polimer lityum iyon hücresini şarj etmek için tasarlanmıştır. Yük, aküye paralel olarak bağlanmalıdır. Varsayılan olarak Sunny Buddy, önerilen maksimum giriş 20V (minimum 6V) ile maksimum 450mA şarj akımına ayarlanmış olarak gelir. Pillerin kapasitelerinden daha yüksek değerlerde şarj edilmemesi önerilir; bu nedenle Sunny Buddy ile şarj edilmesi gereken en küçük pil 450mAh'dir.

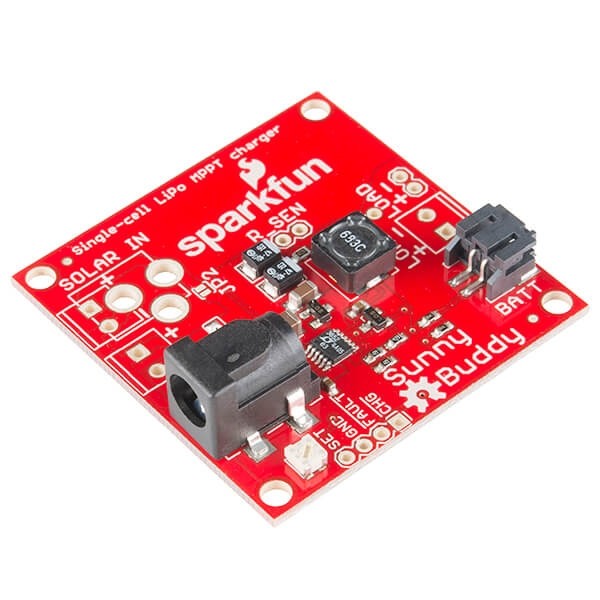

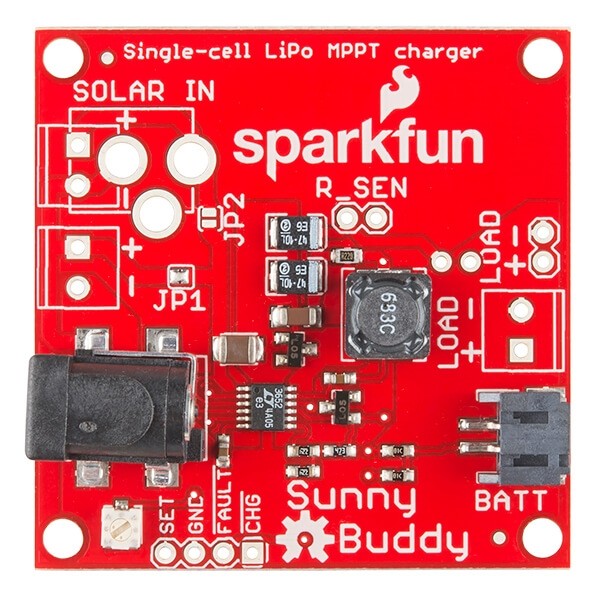

Her Sunny Buddy, bir LT3652 güç izleme 2A pil şarj devresi ve önceden kurulmuş varil jakı ve ek giriş/çıkış seçenekleri için kendi kişisel 3,5 mm vidalı terminallerinizi takmak için doldurulmamış alanlara sahip 2 pimli JST konektörleri ile donatılmıştır. Bu revizyon aynı zamanda MPPT için tutma voltajını ayarlamak için girişe bir potansiyometre ekler ve ayrıca kayan voltajı değiştirmek için çıkıştaki geri besleme dirençlerini karıştırdık.

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Veri sayfası (LT3652)
• Bağlantı Kılavuzu
• Hava İstasyonu Eğitimi
• GitHub (Tasarım Dosyaları)
