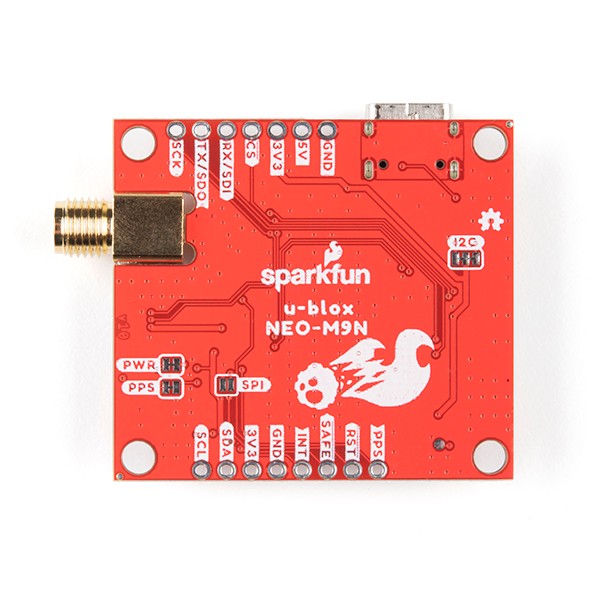

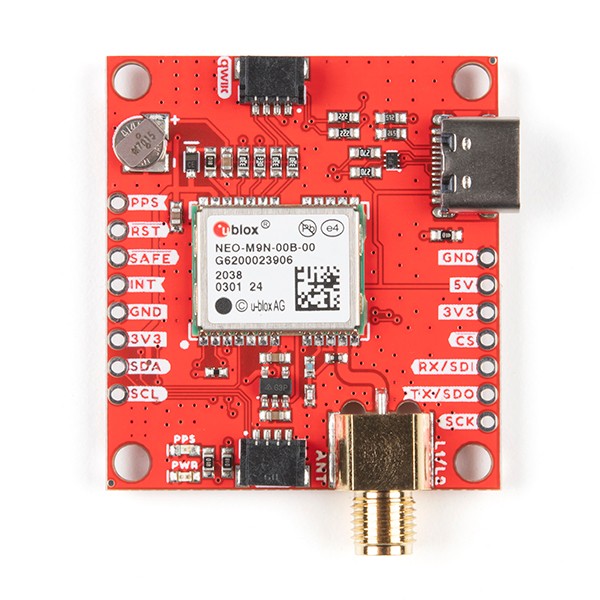

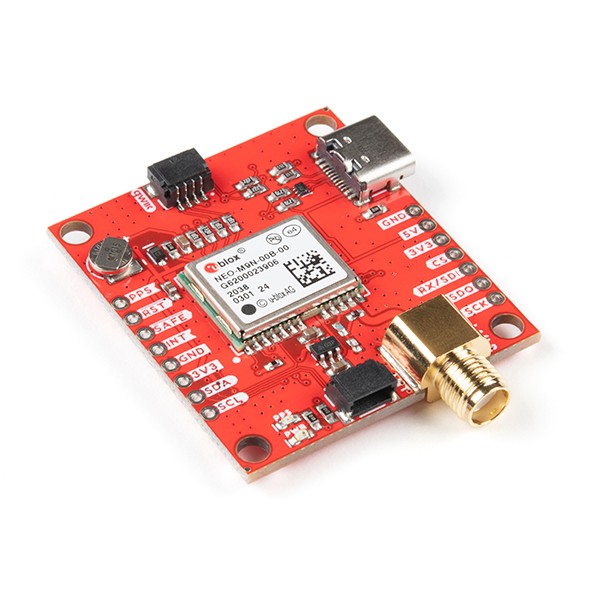

SparkFun GPS Breakout - NEO-M9N, SMA (Qwiic)

SparkFun NEO-M9N GPS Breakout, SMA dahil olmak üzere eşit derecede etkileyici yapılandırma seçeneklerine sahip yüksek kaliteli bir GPS kartıdır. NEO-M9N modülü, 92 kanallı bir u-blox M9 motorlu GNSS alıcısıdır, yani GPS, GLONASS, Galileo ve BeiDou takımyıldızlarından ~1,5 metre doğrulukla sinyal alabilir. Bu koparma, dört GNSS'nin eşzamanlı alımını destekler. Bu, zorlu koşullarda artan hassasiyette konum doğruluğunu en üst düzeye çıkarır ve kilitlenme süresini azaltır; ve yerleşik şarj edilebilir pil sayesinde, GPS'in saniyeler içinde kilitlenmesini sağlayan yedek güce sahip olacaksınız! Ek olarak, bu u-blox alıcısı I2C'yi destekler (u-blox buna Görüntü Veri Kanalı adını verir), bu da onu Qwiic uyumluluğu için mükemmel kılar, böylece değerli UART bağlantı noktalarımızı kullanmak zorunda kalmayız. Kullanışlı Qwiic sistemimizi kullanarak, onu sisteminizin geri kalanına bağlamak için lehimlemeye gerek yoktur. Ancak, bir breadboard kullanmayı tercih etmeniz durumunda yine de 0,1" aralıklı pinleri kırdık.

NEO-M9N modülü, sıkışma ve yanıltma olaylarını algılar ve bunları ana bilgisayara raporlayabilir, böylece sistem bu tür olaylara tepki verebilir. RF yolunda bir LNA (Düşük Gürültülü Amplifikatör) ile birleştirilmiş bir SAW (Yüzey Akustik Dalgası) filtresi, güçlü RF parazitleri altında bile normal çalışmaya izin veren NEO-M9N modülüne entegre edilmiştir.

U-blox tabanlı GPS ürünleri, u-center adı verilen popüler ancak yoğun windows programı kullanılarak yapılandırılabilir. NEO-M9N'de pek çok farklı işlev yapılandırılabilir: baud hızları, güncelleme hızları, coğrafi sınırlama, sahtekarlık tespiti, harici kesintiler, SBAS/D-GPS, vb. Tüm bunlar SparkFun Arduino Kitaplığı içinde yapılabilir!

SparkFun NEO-M9N GPS Breakout ayrıca NEO-M9N üzerindeki RTC'ye güç sağlayan yerleşik bir şarj edilebilir pil ile donatılmıştır. Bu, ilk düzeltmeye kadar geçen süreyi soğuk başlatmadan (~24s) sıcak başlatmaya (~2s) düşürür. Pil, uzun süre güce bağlanmadan RTC ve GNSS yörünge verilerini koruyacaktır.

Özellikler

•  * Seçtiğiniz antenle kullanım için entegre SMA konnektörü
•  * 92 Kanallı GNSS Alıcısı
•  * 1,5 m Yatay Doğruluk
•  * 25Hz Maksimum Güncelleme Hızı (aynı anda dört GNSS)
•  * İlk Düzeltmeye Kalan Süre:
•  *  - Soğuk: 24s
•  *  - Sıcak: 2s
•  * Maksimum Yükseklik: 80.000m
•  * Maks G: ≤4
•  * Maksimum Hız: 500m/s
•  * Hız Doğruluğu: 0.05m/s
•  * İstikamet Doğruluğu: 0.3 derece
•  * Zaman Darbesi Doğruluğu: 30ns
•  * 3,3V VCC ve G/Ç
•  *  - Akım Tüketimi: ~31mA İzleme GPS+GLONASS
•  * Yazılımla Yapılandırılabilir
•  *  - Coğrafi eskrim
•  *  - Kilometre sayacı
•  *  - Sahtekarlık Tespiti
•  *  - Harici Kesinti
•  *  - Pim Kontrolü
•  *  - Düşük Güç Modu
•  *  - Diğerleri!
•  * UART veya I2C arabirimleri üzerinden NMEA, UBX ve RTCM protokollerini destekler
