SparkFun Akım Sensörü Breakout - ACS723 (Düşük Akım)

SparkFun Akım Sensörü Breakout - ACS723 (Düşük Akım)

SparkFun Akım Sensörü Breakout'un düşük akım versiyonu, düşük ila orta AC ve DC akım algılama uygulamaları için ACS723'ü kullanan yüksek doğrulukta bir karttır. ACS723 sensörü, kart üzerindeki IP+ ve IP-pinlerinden geçen akıma göre bir voltaj çıkışı sağlamak için bir Hall etkisi sensörü kullanır. Özellikle bir Hall etkisi sensörü kullanmanın avantajı, algılanan devrenin ve sensörü okuyan devrenin elektriksel olarak izole edilmiş olmasıdır, yani Arduino'nuz 5V üzerinde çalışıyor olsa da, algılanan devre daha yüksek DC veya AC voltajlarında çalışabilir!

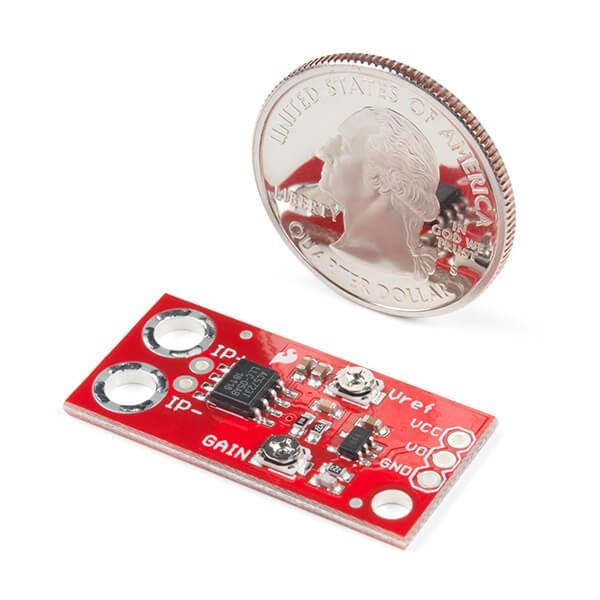

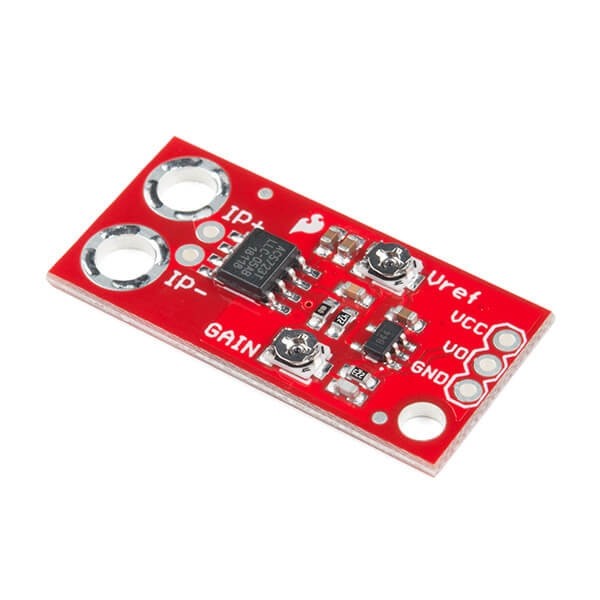

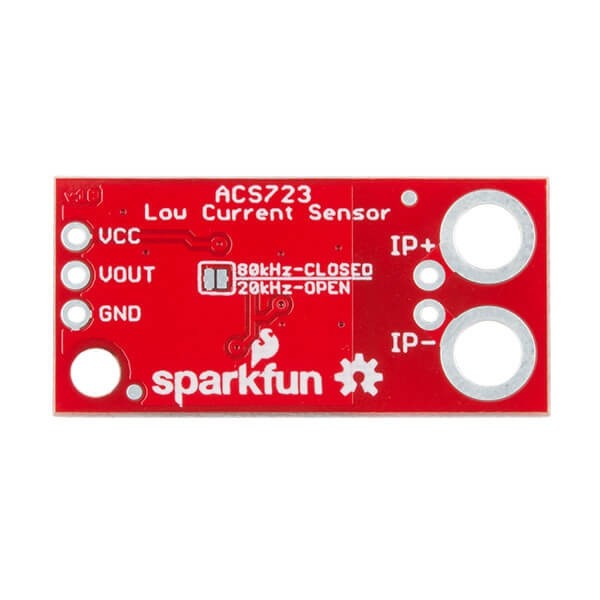

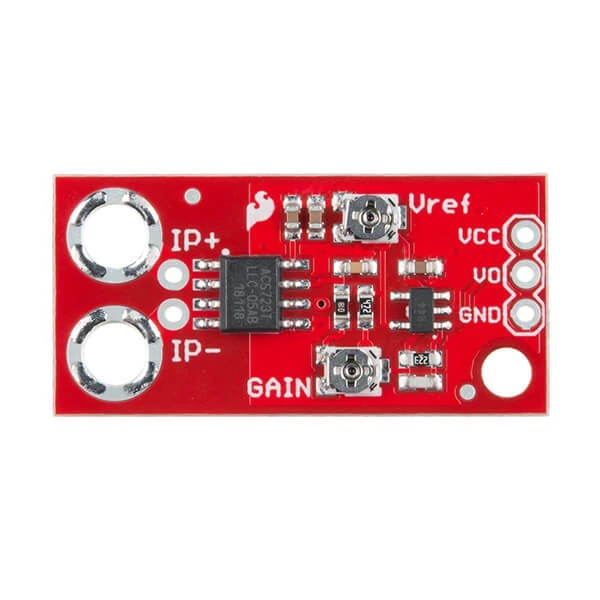

Bu düşük akım sensörü kopması, yaklaşık 10mA'ya kadar çok küçük akımları ve 5A'ya kadar büyük akımları algılayabilir! Ancak çıkış analog olduğundan, kullanılabilir okumalarınız gürültü ve çıkışı okuyan ADC'nin çözünürlüğü ile sınırlı olacaktır. Ek olarak, bu koparma, ölçülen ve algılanan devrelerin tam elektriksel izolasyonuna sahiptir ve (yerleşik bir amplifikatör sayesinde) hassasiyetini ayarlayabilir. Analog çıkış 80kHz'e ayarlanabilir olmasına rağmen, yüksek kazançlarda kullanıldığında gürültüyü azaltmak için ACS723 Sensör Koparma genişlik filtresindeki bant genişliği 20kHz'e ayarlanmıştır. Sensörün sahip olduğu 80KHz bant genişliğinin tamamı, kartın arkasındaki JP1 (Bandwidth Select) jumper'ı kapatılarak kurtarılabilir.

Not: Çipin kendisi 2,4 kV'a (RMS) kadar izolasyon derecesine sahip olmasına rağmen, kart bu tür yüksek voltaj uygulamaları için tasarlanmamıştır.

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfası (ACS723)
• GitHub
