Raspberry Pi için L76X Multi-GNSS HAT

Raspberry Pi GNSS HAT – Multi-GNSS Destekli GPS Modülü

Bu Raspberry Pi GNSS HAT, Multi-GNSS sistemlerini (GPS, BDS ve QZSS) destekler ve hızlı konumlandırma, yüksek doğruluk, düşük güç tüketimi gibi avantajlara sahiptir.

Raspberry Pi’niz için küresel konumlandırma (GPS) işlevini kolayca etkinleştirmenin pratik yoludur.

Samm Market farkıyla: Uygun fiyat, kaliteli ürün ve ürün garantisi ile güvenle kullanabilirsiniz.

Özellikler

• Standart Raspberry Pi 40PIN GPIO genişletme başlığı, Raspberry Pi serisi ve Jetson Nano ile uyumlu

• Multi-GNSS sistem desteği: GPS, BDS ve QZSS

• EASY™, kendi konum tahmin teknolojisi ile hızlı konumlandırma

• AlwaysLocate™, periyodik modda akıllı güç tasarrufu kontrolü

• DGPS ve SBAS desteği (WAAS/EGNOS/MSAS/GAGAN)

• UART iletişim hızı: 4800~115200bps (varsayılan: 9600bps)

• Dahili pil yuvası, ML1220 şarj edilebilir pil destekler; almanak bilgisi ve hızlı başlangıç (hot start) için kullanılır

• 4 LED, modül çalışma durumunu gösterir

• Geliştirme kaynakları ve kullanım kılavuzu ile gelir (Raspberry Pi/Jetson Nano/Arduino/STM32 örnekleri dahil)
• Üretici firma kaynakları için tıklayınız.

GNSS Teknik Özellikler

• Frekans bantları: GPS L1 (1575.42 MHz), BD2 B1 (1561.098 MHz)

• Kanal sayısı: 33 izleme kanalı, 99 edinme kanalı, 210 PRN kanalı

• Kod tipi: C/A kodu

• SBA: WAAS, EGNOS, MSAS, GAGAN

• Yatay konum doğruluğu: Özerk: <2.5m CEP

• Time-To-First-Fix (-130 dBm, EASY™ etkin):

• Soğuk başlangıç: <15s

• Ilık başlangıç: <5s

• Sıcak başlangıç: <1s

• Hassasiyet:

• Edinme: -148 dBm

• İzleme: -163 dBm

• Yeniden edinme: -160 dBm

• Dinamik performans:

• Maksimum irtifa: 18.000 m

• Maksimum hız: 515 m/s

• Maksimum ivme: 4G

Genel Özellikler

• İletişim arayüzü: UART

• Baudrate: 4800~115200bps (varsayılan 9600bps)

• Güncelleme hızı: 1Hz (varsayılan), 10Hz (maksimum)

• Protokoller: NMEA 0183, PMTK

• Besleme voltajı: 5V / 3.3V

• Çalışma akımı: 13 mA

• Çalışma sıcaklığı: -40°C ~ 85°C

• Boyutlar: 65mm x 30.5mm

Uygulama Alanları

• Araç takip sistemleri

• Varlık/Asset takibi

• Güvenlik sistemleri

• Endüstriyel PDA cihazları

• CBS (Coğrafi Bilgi Sistemi) uygulamaları

Kart Üzerinde Yer Alanlar

• L76B modülü

• CP2102: USB → UART dönüştürücü

• CAT24C32: EEPROM

• RT9193-33: Güç yönetici

• Yedekleme modu uyanma butonu

• Bekleme anahtarı

• Gösterge LED’ler:

• RXD/TXD: UART RX/TX göstergesi

• PPS: GPS durum göstergesi

• PWR: Güç göstergesi

• Raspberry Pi GPIO konektörü: Raspberry Pi’ye bağlantı için

• USB → UART portu

• GNSS anten konektörü

• Pil yuvası: ML1220 şarj edilebilir pil desteği ile almanak bilgisini ve hızlı başlangıçları korur

• UART seçim jumper’ları:

• A: L76B’yi USB → UART üzerinden kontrol eder

• B: L76B’yi Raspberry Pi üzerinden kontrol eder

• C: Raspberry Pi’ye USB → UART üzerinden erişim sağlar

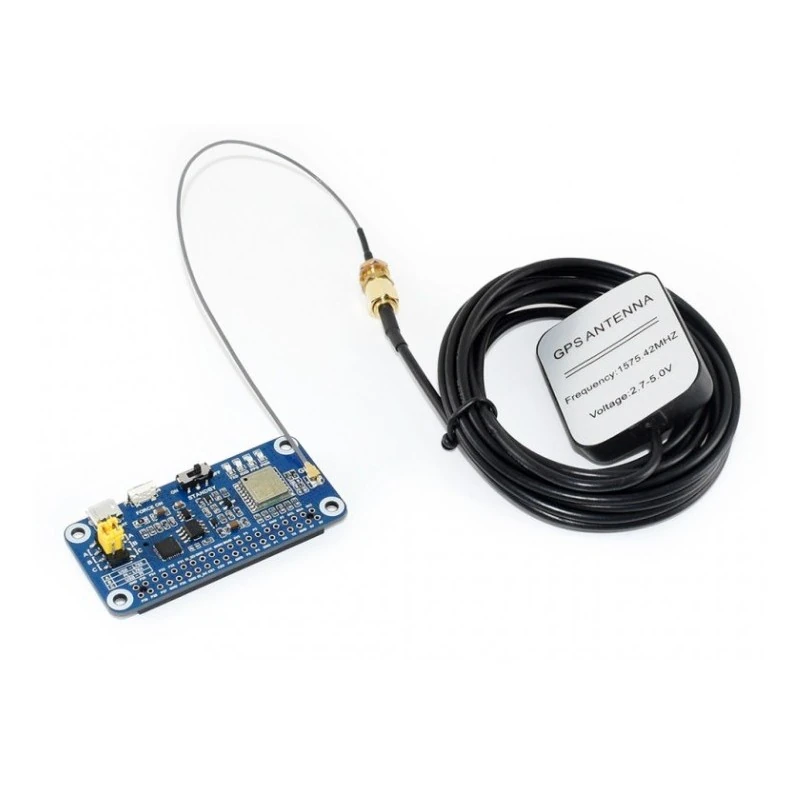

Paket İçeriği

Not: Raspberry Pi dahil değildir.

• L76X GPS HAT x1

• GPS Harici Anten (B) x1

• USB Tip A → Mikro USB kablo x1

• RPi vida seti (2 adet) x1

• 2x20PIN dişi header x1
