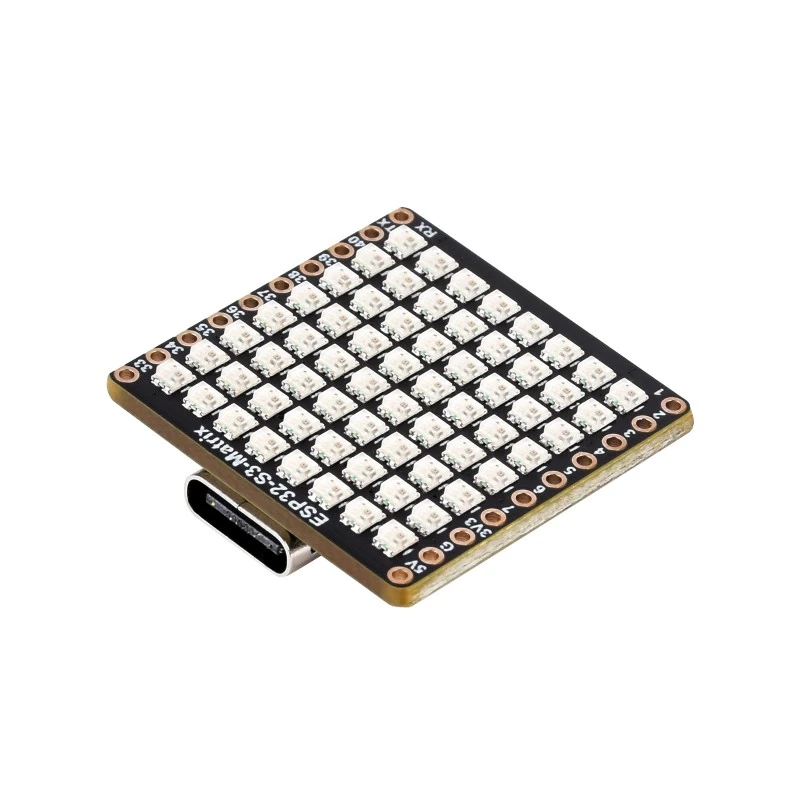

ESP32-S3-Matrix 8x8 Geliştirme Kartı

ESP32-S3 8x8 RGB LED Matrix Geliştirme Kartı

ESP32-S3 8x8 RGB LED Matrix Geliştirme Kartı, güçlü işlemci performansı, kablosuz bağlantı özellikleri, hareket sensörü ve dahili renkli LED matrisi ile IoT, robotik, akıllı cihaz ve gömülü sistem projeleri için geliştirilmiş kompakt bir ESP32-S3 geliştirme kartıdır.

Kartın merkezinde ESP32-S3FH4R2 çipi bulunur. 240 MHz'e kadar çalışma hızına ulaşabilen Xtensa 32-bit LX7 çift çekirdekli işlemci, 512KB SRAM, 384KB ROM, 2MB PSRAM ve 4MB Flash bellek ile farklı seviyelerdeki IoT ve gömülü sistem projeleri için yeterli işlem gücü ve veri depolama alanı sunar.

Dahili 8 × 8 RGB LED matrisi, toplam 64 RGB LED ile renkli görsel efektler, durum göstergeleri, animasyonlar ve kullanıcı arayüzleri oluşturmanıza olanak tanır. RGB LED matrisi, kart üzerindeki Dout pini kullanılarak genişletilebilir.

ESP32-S3 ile Güçlü İşlem Performansı

ESP32-S3FH4R2 çipi üzerinde bulunan Xtensa 32-bit LX7 çift çekirdekli işlemci, 240 MHz'e kadar çalışma frekansını destekler. Kartın bellek yapısı;

• 512KB SRAM
• 384KB ROM
• 2MB PSRAM
• 4MB Flash

şeklindedir.

Bu donanım özellikleri sayesinde ESP32-S3 geliştirme kartı; IoT cihazları, kablosuz kontrol sistemleri, akıllı ev uygulamaları, robotik projeler, sensör sistemleri ve çeşitli gömülü uygulamalarda kullanılabilir.

2.4GHz Wi-Fi ve Bluetooth LE

Kart, 2.4GHz Wi-Fi ve Bluetooth LE kablosuz iletişim desteğine sahiptir. Çift modlu kablosuz bağlantı altyapısı sayesinde cihazın internete veya diğer kablosuz cihazlara bağlanması kolaylaştırılır.

Düşük güç tüketimine yönelik farklı çalışma modlarının desteklenmesi, uygulamaya göre iletişim mesafesi, veri aktarım hızı ve güç tüketimi arasında uygun dengenin kurulmasına yardımcı olur.

Bu özellikleri sayesinde kart, özellikle IoT ve kablosuz haberleşme projeleri için kullanışlı bir geliştirme platformu sunar.

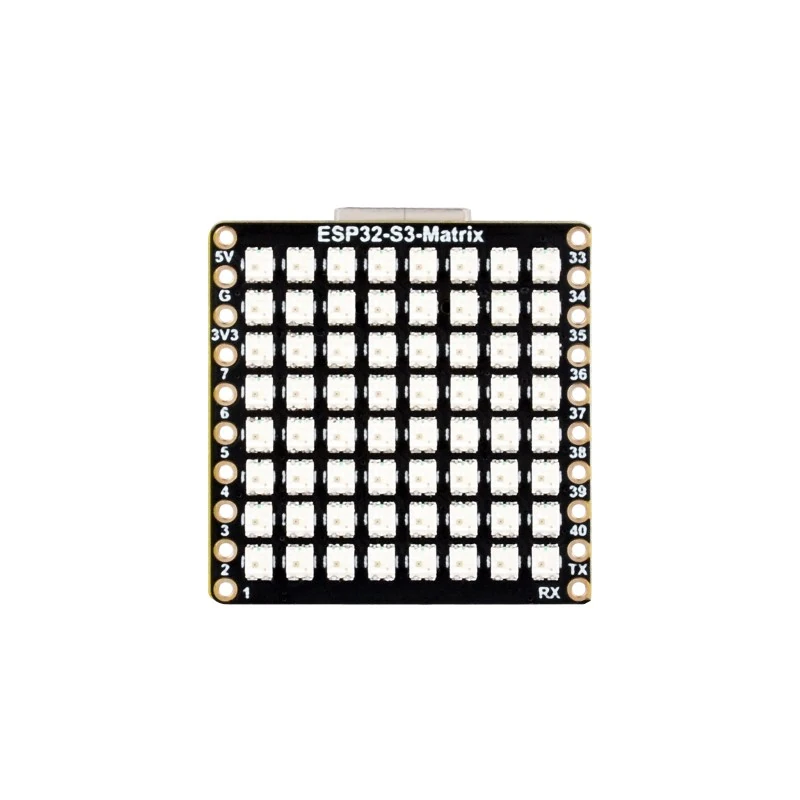

Dahili 8 × 8 RGB LED Matrix

Kart üzerinde 8 × 8 RGB LED matrisi bulunur. Toplam 64 RGB LED içeren bu matris ile farklı renklerde aydınlatmalar, animasyonlar, grafikler ve durum göstergeleri oluşturulabilir.

Kart üzerindeki Dout pini, RGB LED matrisinin harici LED elemanlarıyla genişletilmesine olanak tanır. Böylece daha büyük LED matrisleri veya farklı aydınlatma uygulamaları geliştirilebilir.

QMI8658C 6 Eksenli Hareket Sensörü

Geliştirme kartında QMI8658C sensörü bulunur. Sensör;

• 3 eksenli ivmeölçer
• 3 eksenli jiroskop

özelliklerini bir arada sunarak toplam 6 eksenli hareket algılama imkânı sağlar.

Bu sensör sayesinde hareket, yönelim, titreşim ve dönüş gibi fiziksel hareketlerin algılanabildiği uygulamalar geliştirilebilir.

17 Çok Fonksiyonlu GPIO

Kart üzerinde 17 adet çok fonksiyonlu GPIO pini bulunur. GPIO pinleri sayesinde sensörler, butonlar, motor sürücüleri, ekranlar, röleler ve çeşitli elektronik modüller projeye dahil edilebilir.

Zengin çevre birimi arayüzleri, kartın farklı elektronik sistemlere ve prototip projelere kolayca uyarlanmasına yardımcı olur.

USB-C Bağlantısı

Kart üzerinde bulunan USB Type-C bağlantı noktası, güç ve veri bağlantısını kolaylaştırır. USB-C arayüzü üzerinden geliştirme ve programlama işlemleri daha pratik şekilde gerçekleştirilebilir.

Kart üzerinde ayrıca BOOT ve RESET butonları bulunur. BOOT butonu, resetleme sırasında kullanılarak kartın indirme/programlama moduna geçirilmesini sağlar.

ESP32-S3 Geliştirme Kartı Kullanım Alanları

ESP32-S3 tabanlı bu geliştirme kartı; işlemci performansı, kablosuz bağlantı, hareket algılama ve RGB LED özelliklerini tek bir platformda bir araya getirir.

Başlıca kullanım alanları:

• IoT ve akıllı cihaz projeleri
• Akıllı ev uygulamaları
• Robotik projeler
• Kablosuz haberleşme sistemleri
• Bluetooth LE projeleri
• Wi-Fi kontrollü cihazlar
• LED animasyon ve aydınlatma projeleri
• Hareket algılama uygulamaları
• Sensör tabanlı projeler
• Gömülü sistem geliştirme
• Eğitim ve prototipleme
• Elektronik ve mikrodenetleyici projeleri

Öne Çıkan Özellikler

• ESP32-S3FH4R2 geliştirme kartı
• Xtensa 32-bit LX7 çift çekirdekli işlemci
• 240 MHz'e kadar çalışma frekansı
• 512KB SRAM
• 384KB ROM
• 2MB PSRAM
• 4MB Flash
• 2.4GHz Wi-Fi desteği
• Bluetooth LE desteği
• Dahili 8 × 8 RGB LED Matrix
• Toplam 64 RGB LED
• RGB matris genişletme için Dout pini
• QMI8658C 6 eksenli hareket sensörü
• 3 eksenli ivmeölçer
• 3 eksenli jiroskop
• 17 adet çok fonksiyonlu GPIO
• USB Type-C bağlantısı
• BOOT ve RESET butonları
• ME6217C33M5G 800mA maksimum LDO
• Çoklu düşük güç çalışma modları
• Zengin çevre birimi arayüzleri
• Kompakt geliştirme kartı tasarımı

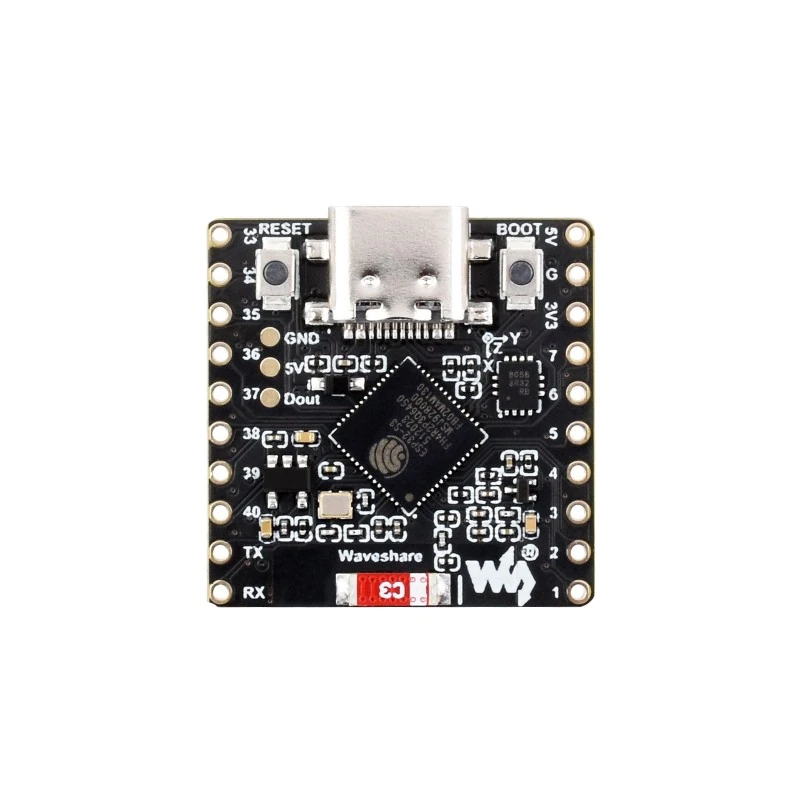

Kart Üzerindeki Bileşenler

No	Bileşen	Açıklama
1	USB-C	Güç ve veri bağlantısı
2	8 × 8 RGB LED Matrix	64 RGB LED'den oluşan renkli LED matrisi
3	BOOT Butonu	Resetleme sırasında indirme/programlama moduna geçiş
4	RESET Butonu	Kartı yeniden başlatma
5	ME6217C33M5G	800mA maksimum düşük düşümlü LDO
6	QMI8658C	3 eksenli ivmeölçer + 3 eksenli jiroskop
7	ESP32-S3FH4R2	Çift çekirdekli, 240 MHz'e kadar işlemci
8	Dout Pini	RGB LED matrisini genişletmek için kullanılır

ESP32-S3 geliştirme kartı, dahili RGB LED matrisi, Wi-Fi, Bluetooth LE ve 6 eksenli hareket sensörü sayesinde kompakt bir kart üzerinde birden fazla işlevi bir arada sunar. IoT, robotik, kablosuz haberleşme ve interaktif elektronik projeleriniz için Samm Market güvencesiyle değerlendirebilirsiniz.
