Adafruit Silikon MEMS Mikrofon Breakout - SPW2430

Adafruit Silikon MEMS Mikrofon Breakout - SPW2430

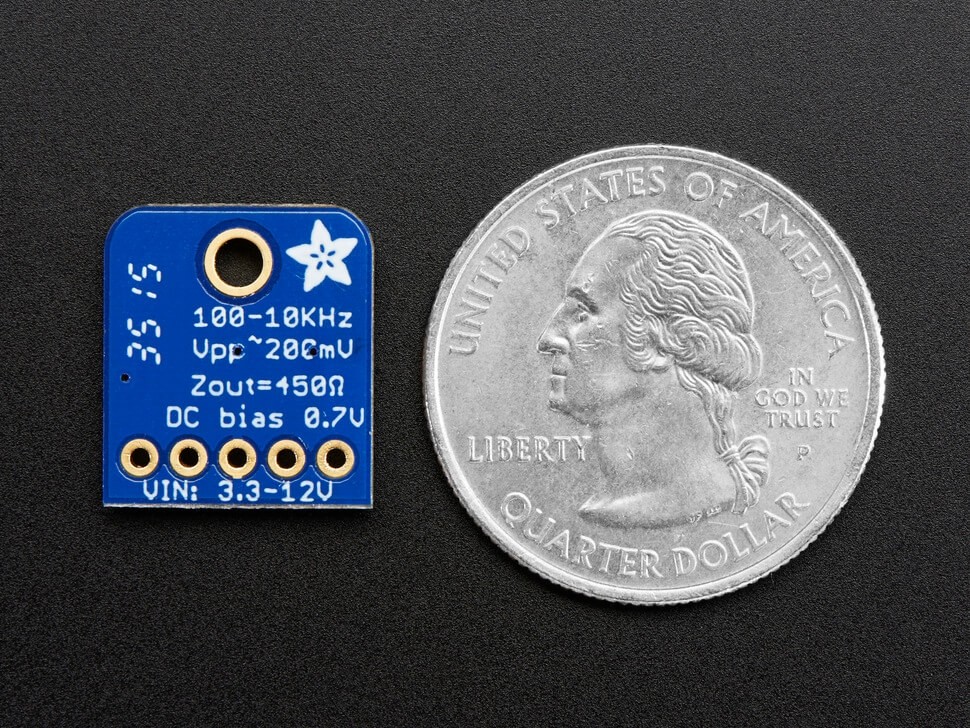

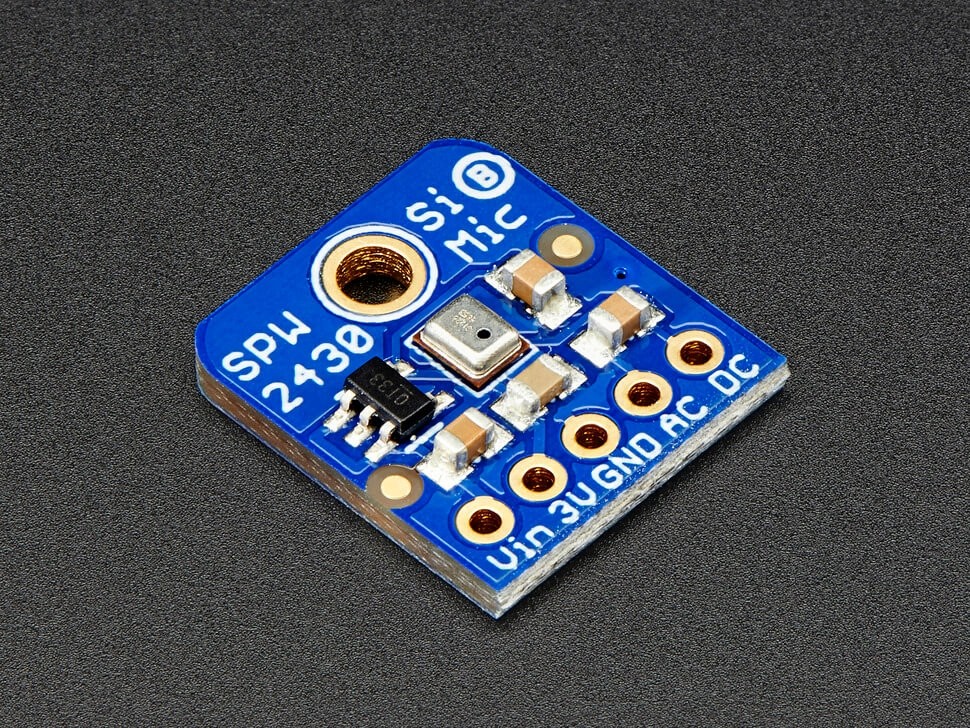

Tıpkı 'klasik' elektret mikrofonlar gibi, MEMS mikrofonları sesi algılayabilir ve onu voltaja dönüştürebilir, ancak bir öngerilim direncine veya amplifikatöre ihtiyaç duymazlar, hepsi bir arada! SPW2430, 100Hz - 10KHz aralığına sahip küçük, düşük maliyetli bir MEMS mikrofonudur ve hemen hemen tüm genel ses kaydı/tespiti için uygundur.

Bu ara en iyi, ses değiştiriciler, ses kaydı/örnekleme ve FFT kullanan sesle tepki veren projeler gibi projeler için kullanılır. Arayı küçük ve basit tutmak için sadece 3V voltaj regülatörü (mikrofon 3.3V DC gerektirir) ve filtre kapasitörleri ekledik. Ek opamp dahil değildir, çıkış tepeden tepeye voltajı 0,67V DC önyargıya ve mikrofonun yanında konuşurken yaklaşık 100mVpp'ye (tepeden tepeye) sahiptir; bu, 'hat seviyesi' girişi bekleyen bir şeye takmak için iyidir kırpma olmadan. Çok yüksek bir ses varsa, tepeden tepeye 1Vpp kadar yüksek olabilir.

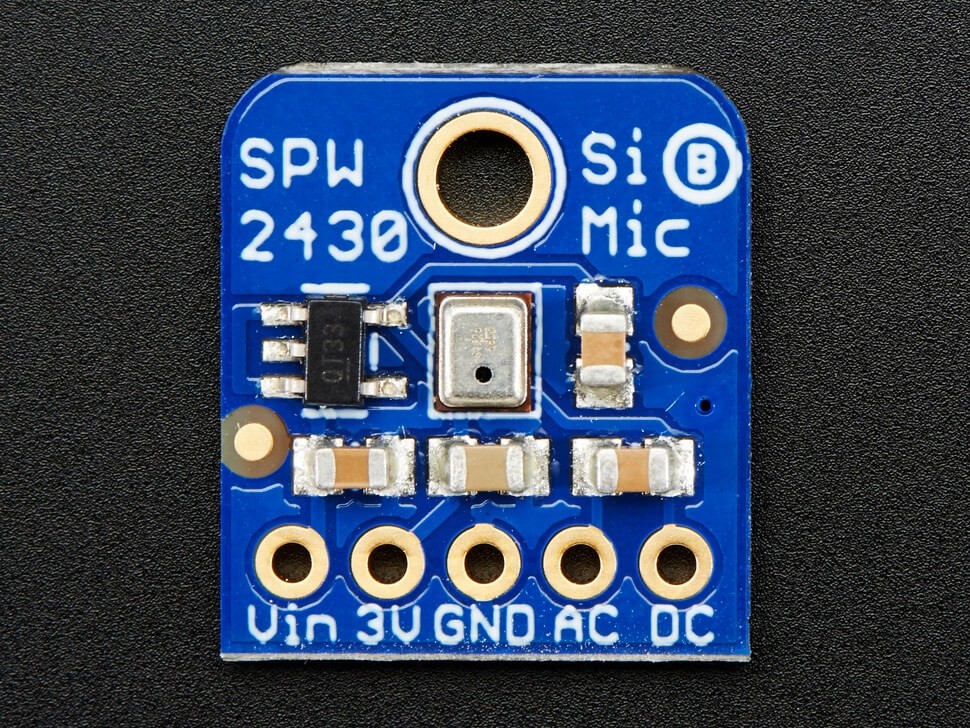

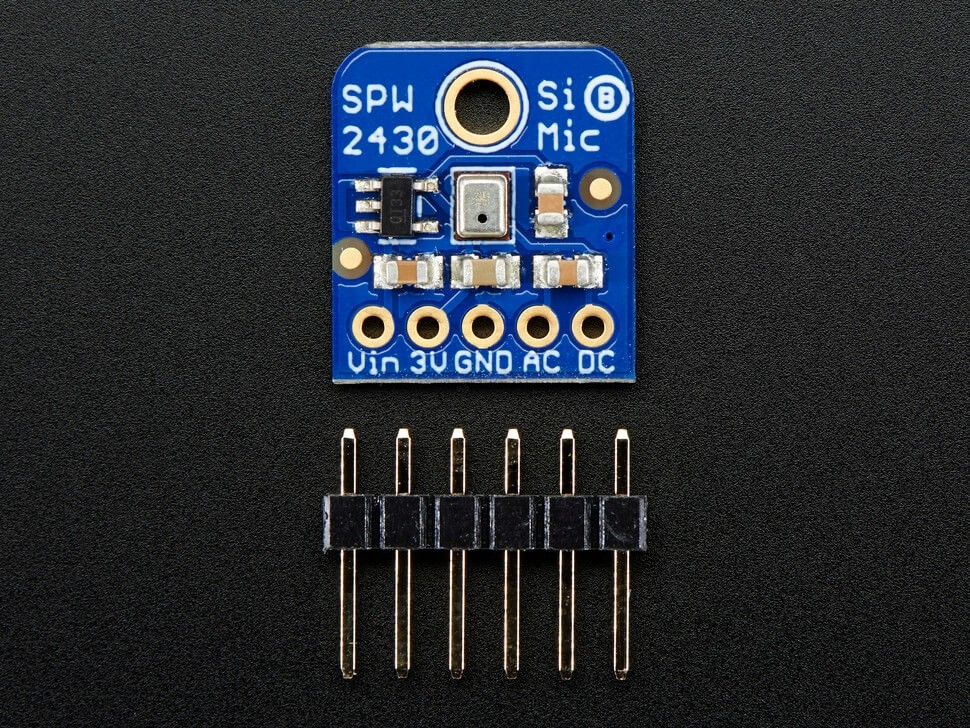

Kullanımı basittir: GND'yi toprağa, Vin'i 3.3-5VDC'ye bağlayın. En iyi performans için, mevcut "en sessiz" kaynağı kullanın (Arduino'da bu, 3.3V kaynağı olacaktır). Ses dalga formu DC pininden çıkacaktır . Çıktı 0,67V'luk bir DC önyargısına sahip olacak, bu yüzden okuyacağınız şey mükemmel derecede sessiz olduğunda, biraz kayma olur. Kullandığınız ses ekipmanı AC bağlantılı ses gerektiriyorsa, sinyali seri olarak 10 uF kapasitöre sahip AC pininden alabilirsiniz.

Çıkış pimi, hoparlörleri veya en küçük kulak içi kulaklıklar dışında herhangi bir şeyi çalıştırmak için tasarlanmamıştır - amplifikatörü doğrudan hoparlörlere bağlamak istiyorsanız bir ses amplifikatörüne (3.7W stereo amplifikatörümüz gibi) ihtiyacınız olacaktır. Bir mikrodenetleyici pimine bağlanıyorsanız, bir amplifikatöre veya dekuplaj kapasitörüne ihtiyacınız yoktur - DC pimini doğrudan mikro denetleyici ADC pimine bağlayın .

Dokümanlar

• GitHub'da EagleCAD PCB dosyaları
• Adafruit Fritzing Kitaplığındaki Fritzing nesnesini incelemek için tıklayınız.
