CH343G, USB'yi yüksek hızlı eşzamansız seri bağlantı noktasına dönüştürebilen, otomatik tanımlamayı ve 115200bps ve altındaki iletişim baud hızının dinamik olarak kendi kendine uyarlanmasını destekleyen ve eşzamansız seriyi genişletmek için yaygın olarak kullanılan MODEM iletişim sinyalleri sağlayan bir USB veri yolu adaptör çipidir. bilgisayarlar için bağlantı noktaları. Ortak bir seri cihazı veya MCU'yu doğrudan bir USB veriyoluna yükseltebilir.
Parametre
- Ürün Tipi USB'den 485'e
- Güç Kaynağı 5V
- İletişim Hızı 50bps ~ 3Mbps
- İşletim Sistemi Mac OS, Linux, Windows 11 / 10 / 8.1 / 8 / 7, Android
- Kaynaklar için tıklayınız.
Özellikler
- ÜRÜN TİPİ Endüstriyel Sınıf USB'den RS485'e dönüştürücü
- HOST BAĞLANTI NOKTASI USB
- CİHAZ GİRİŞİ RS485
- BAUDRA SÜRESİ 300bps ~ 3Mbps
- USB
- * Çalışma voltajı 5V
- * Bağlayıcı USB-A
- * Koruma 200mA kendini kurtaran sigorta, ESD koruması
- * İletim mesafesi Yaklaşık 5m
- RS485
- * Konnektörü Vidalı terminal
- * Pimler A+, B-, GND
- * Yön kontrolü Donanım otomatik kontrolü
- * Koruma 600 W yıldırıma dayanıklı ve aşırı gerilim önleyici, 15KV ESD koruması (yerleşik 120R dengeleme direnci)
- * İletim mesafesi Yaklaşık 1,2 km (düşük oran)
- * İletim modu Noktadan çok noktaya (32 düğüme kadar, 16 düğüm veya daha fazlası için tekrarlayıcıların kullanılması önerilir)
- LED GÖSTERGELER
- * PWR Kırmızı güç göstergesi, USB bağlantısı olduğunda ve voltaj algılandığında yanar
- * TXD Kırmızı TX göstergesi, USB bağlantı noktası veri gönderdiğinde yanar
- * RXD Kırmızı RX göstergesi, cihaz bağlantı noktaları verileri geri gönderdiğinde yanar
- ÇALIŞMA ORTAMI
- * Sıcaklık -15℃ ~ 70℃
- * Nem %5 BN ~ %95 BN
- İŞLETİM SİSTEMİ Mac, Linux, Android, WinCE, Windows 10 / 8.1 / 8 / 7 / XP
Çalışma Durumu Göstergeleri
Güç ve Telsiz Durumunu Göstermek İçin Yerleşik 3 LED
1-PWR
Kırmızı Yanıyor – Güç Bağlı
2-TXD
Yanıp Sönen Kırmızı – Veri Aktarımı
3-RXD
Yanıp Sönen Kırmızı – Veri Alınıyor

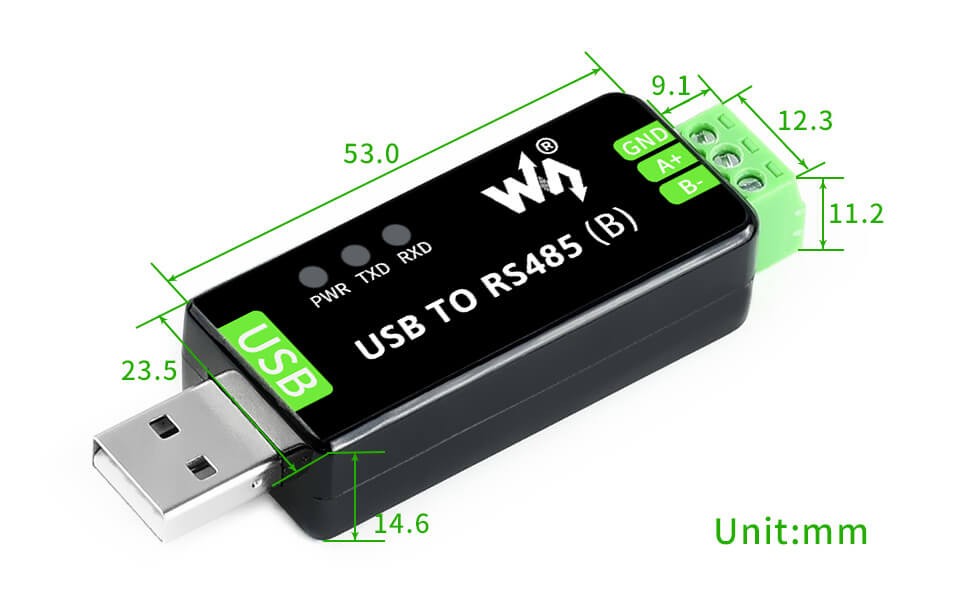

Anahat boyutları
