Usb - 4 Kanal RS485 Endüstriyel Dönüştürücü

Bir Bakışta Özellikler

• USB'yi 4CH RS485'e genişletmek, her kanal için eşzamanlı ve bağımsız iletişime olanak tanır
• Yerleşik TVS (Geçici Gerilim Bastırıcı), devredeki aşırı gerilim ve geçici ani gerilimi etkili bir şekilde bastırır, yıldırıma dayanıklı ve anti-elektrostatik
• Yerleşik sıfırlanabilir sigorta ve koruma diyotları, akım/voltajın kararlı çıkışlarını sağlar, aşırı akım/aşırı gerilime dayanıklılık sağlar, darbeye dayanıklılık performansını artırır
• Yerleşik RS485 çıkış terminali 120R dirençler, DIP anahtarı aracılığıyla etkinleştirilir/devre dışı bırakılır
• Oksidasyon donuk cilalı yüzeye sahip alüminyum alaşımlı kasa, CNC işlem açıklığı, sağlam ve dayanıklı, iyi hazırlanmış

Özellikler

• ÜRÜN TİPİ Endüstriyel Sınıf USB'den RS485'e dönüştürücü
• ANA BAĞLANTI NOKTASI USB
• CİHAZ PORTU RS485
• BAUDHIZI 1200bps ~ 460800bps
• USB
•  - Çalışma voltajı 5V
•  - Konektör USB-B
•  - Koruma 500mA sıfırlanabilir sigorta, ESD koruması
•  - İletim mesafesi Yaklaşık 5m
• RS485
•  - Konektörü Vidalı terminal
•  - Koruma 600W yıldırıma dayanıklı ve aşırı gerilime karşı koruma, 15KV ESD koruması
•  - İletim mesafesi Maksimum iletişim mesafesi yaklaşık 1200m'dir (düşük hızda, 120R direnç açıkken)
•  - İletim modu Noktadan çoklu noktaya (32 düğüme kadar, 16 düğüm veya daha fazlası için tekrarlayıcıların kullanılması önerilir)
• ÇALIŞMA ORTAMI Sıcaklık -40 ~ 85°C
• Nem %5 bağıl nem ~ %95 bağıl nem
• İŞLETİM SİSTEMİ Win7/8/8.1/10/11, Mac, Linux, Android

Çoklu Koruma, Güvenli ve Kararlı

Yerleşik Sıfırlanabilir Sigorta ve Koruma Diyotu, Aşırı Akım/Aşırı Gerilim Koruması Sağlar, Darbe Koruma Performansını Artırır; Aşırı Gerilim Bastırma ve ESD Koruması, Güvenli ve Kararlı İletişim ile Yerleşik Gerilim Çevirici Devresi

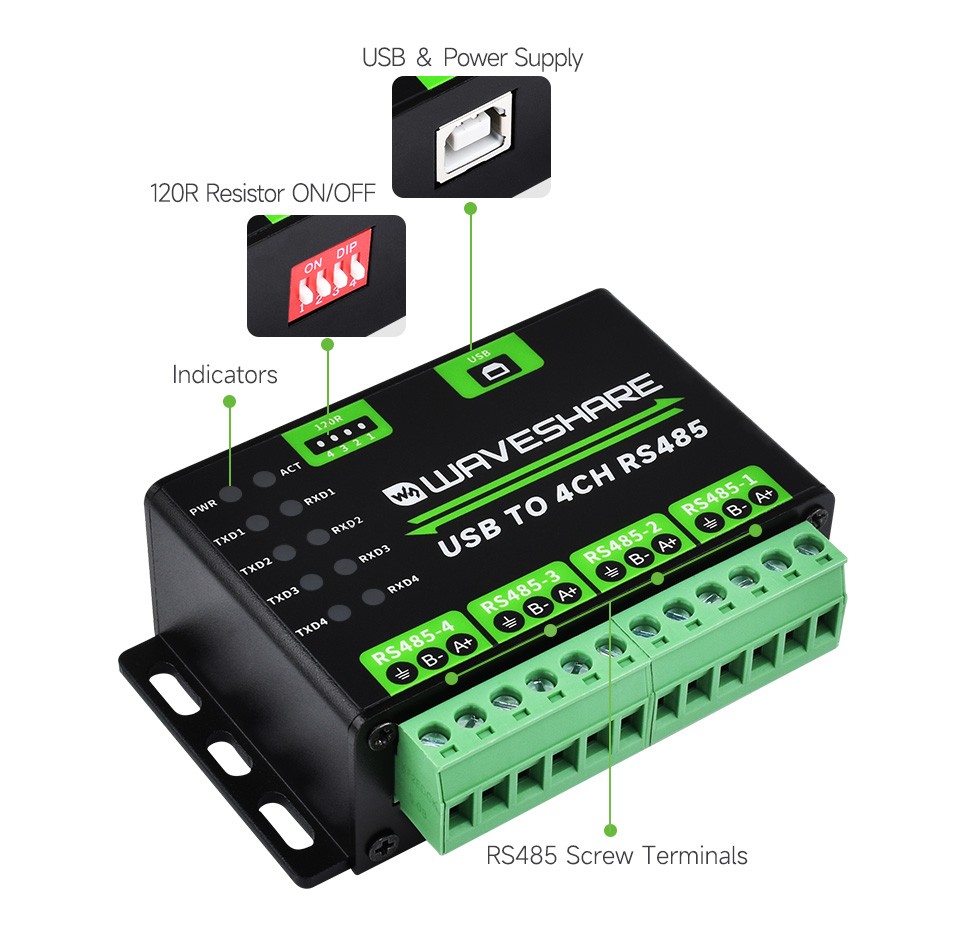

Arayüz Tanıtımı

GÖSTERGE GİRİŞ

PWR güç göstergesi, USB bağlıyken ve voltaj algılandığında yanar

ACT Durum göstergesi, sürücü tespit edildiğinde yeşil renkte yanar.

RXD(1~4) Mavi RXD göstergeleri, cihaz bağlantı noktaları verileri geri gönderdiğinde yanar (sırasıyla 4 kanala karşılık gelir)

TXD(1~4) Mavi TXD göstergeleri, USB bağlantı noktası veri gönderirken yanar (sırasıyla 4 kanala karşılık gelir)
