STM32-QFP100 Programlama Adaptörü

STM32 QFP100 Programlama Adaptörü – JTAG / SWD / USART1 Destekli

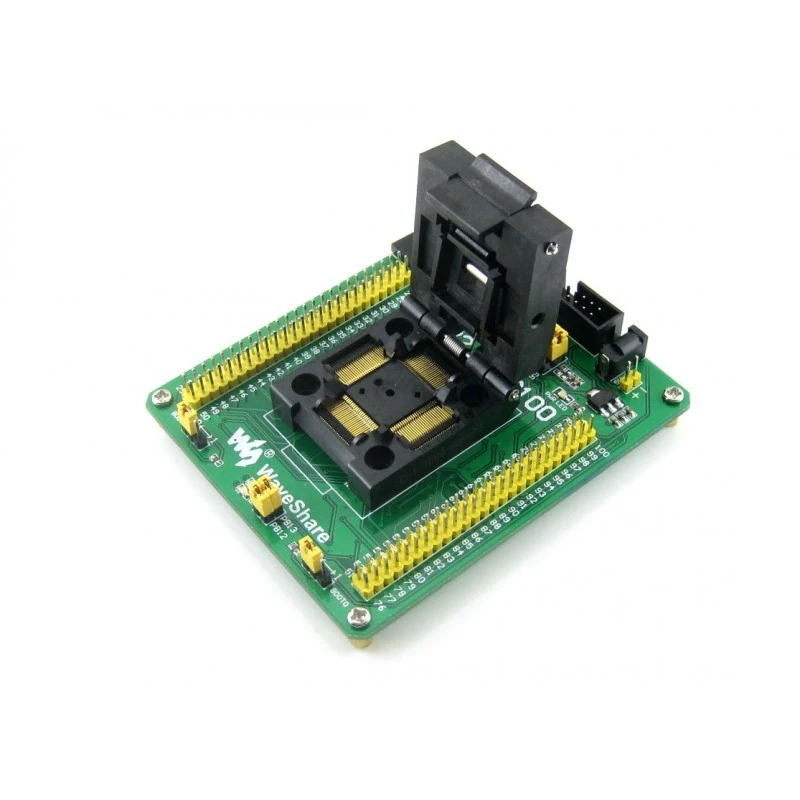

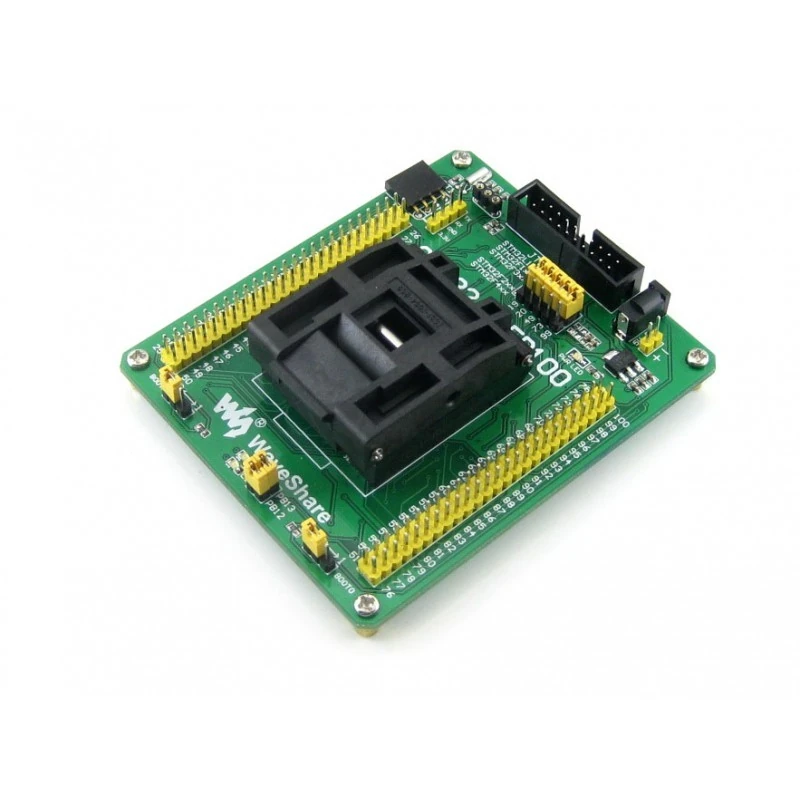

STM32 QFP100 Programlama Adaptörü, QFP100 kılıfa sahip STM32 mikrodenetleyicilerin programlanması, test edilmesi ve geliştirme süreçleri için özel olarak tasarlanmış profesyonel bir adaptör kartıdır. Geniş bağlantı seçenekleri ve dahili donanım özellikleri sayesinde hem Ar-Ge hem de üretim süreçlerinde yüksek verimlilik sunar.

Adaptör üzerinde bulunan 20 pin JTAG/SWD ve 4 pin USART1 arayüzleri, STM32 mikrodenetleyicilerin hızlı ve güvenilir şekilde programlanmasına olanak tanır. Tüm MCU pinleri, 2.54 mm pin aralığına sahip genişleme konnektörleri üzerinden dışarıya alınmıştır, bu sayede harici devrelerle kolay entegrasyon sağlanır.

Kart üzerinde yer alan 32.768 kHz dahili kristal osilatör, düşük güç tüketimli uygulamalar için ideal bir saat kaynağı sunarken, sistem saatini özelleştirmek isteyen kullanıcılar için harici kristal bağlanabilen soket desteği de mevcuttur. Ayrıca, test ve hata ayıklama süreçlerini kolaylaştırmak amacıyla I/O pinlerine jumper üzerinden bağlanabilen iki adet LED gösterge bulunmaktadır.

Device Selection Jumper ayarları ile programlanacak STM32 modelinin seçimi yapılabilmektedir. Ürün, STM32L1xxV, STM32F1xxV, STM32F2xxV, STM32F3xxV ve STM32F4xxV serisi QFP100 kılıfa sahip mikrodenetleyiciler ile tam uyumludur.

Samm Market güvencesiyle sunulan bu adaptör, uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla STM32 geliştirme projeleriniz için güvenilir bir çözümdür.

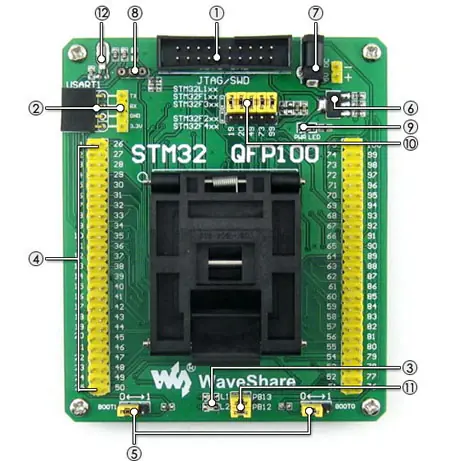

Kart Üzerindeki Bileşenler

1. JTAG / SWD
2. USART1
3. LED
4. Genişleme Konnektörü
5. BOOT Jumper
6. 3.3 V Regülatör
7. 5V Güç Girişi
8. Harici Kristal Soketi
9. LED Güç Hattı
10. Cihaz Seçim Jumper’ı
11. LED Jumper
12. 32.768 kHz Kristal

Öne Çıkan Özellikler

• 20 pin JTAG/SWD ve 4 pin USART1 programlama/test desteği

• Sistem saati için harici kristal bağlantı imkânı

• Dahili 32.768 kHz kristal osilatör

• Jumper ile kontrol edilebilen iki adet test LED’i

• Tüm MCU pinlerine genişleme konnektörleri üzerinden erişim

• QFP100 kılıfa sahip STM32 serileriyle geniş uyumluluk
• Üretici firma kaynakları için tıklayınız.

STM32 tabanlı projelerinizde programlama ve test süreçlerini hızlandırmak için STM32 QFP100 Programlama Adaptörü, Samm Market’in sunduğu güvenilir ve profesyonel çözümler arasında yer almaktadır.
